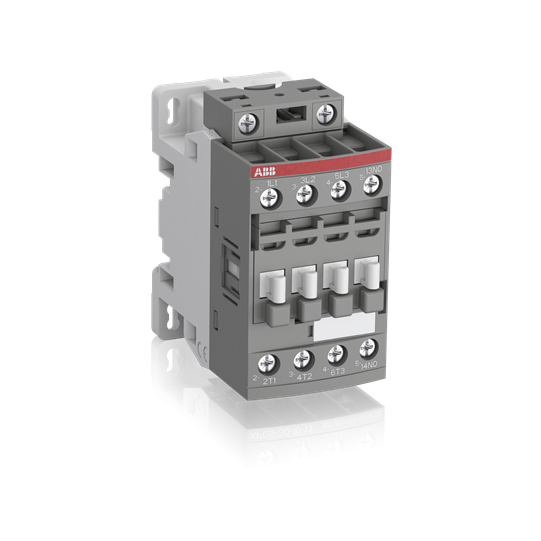

Contacteur Série AF 9A (AC3), 3P, 1NO, 100-250Vac/dc - H311003
ABB1SBL137001R1310
26,69 € HT
32,03 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur nette du produit : | 45 mm |
|---|---|
| Profondeur / Longueur nette du produit : | 77 mm |
| Hauteur nette du produit : | 86 mm |
| Poids net du produit : | 0.27 kg |
| Nombre de contacts principaux NO : | 3 |
|---|---|
| Nombre de contacts principaux NC : | 0 |
| Nombre de contacts auxiliaires NO : | 1 |
| Nombre de contacts auxiliaires NC : | 0 |
| Nombre de pôles : | 3P |
| Normes : | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 |
| Tension nominale de service : | Circuit auxiliaire 690 V, Circuit principal 690 V |
| Fréquence nominale (f) : | Circuit auxiliaire 50 / 60 Hz, Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz |
| Courant thermique conventionnel en air libre (Ith) : | IEC 60947-4-1, contacteurs ouverts ? = 40 °C 35 A, IEC 60947-5-1 ? = 40 °C 16 A |
| Courant nominal de service AC-1 (Ie) : | (690 V) 40 °C 25 A, 60 °C 25 A, 70 °C 22 A |
| Courant nominal de service AC-3 (Ie) : | (415-690 V) 60 °C 7-9,5 A, (220-440 V) 60 °C 9 A |
| Courant nominal de service DC-1 (Ie) : | voir tableau détaillé |
| Courant nominal de service DC-3 (Ie) : | voir tableau détaillé |
| Courant nominal de service DC-5 (Ie) : | voir tableau détaillé |
| Courant nominal de service DC-13 (Ie) : | 24-600 V, 0,1-6 A / 60-144 W |
| Puissance nominale de service AC-3 (Pe) : | 220-690 V, 2,2-5,5 kW |
| Courant de court-circuit temporaire (Icw) : | 0,1 s 140 A, 1 s 100 A, voir tableau détaillé |
| Capacité de coupure maximale : | cos phi=0,45 (cos phi=0,35 pour Ie>100 A) 440 V 250 A, 690 V 106 A |
| Tension d?isolation nominale (Ui) : | IEC 60947-4-1 / IEC 60947-5-1 690 V, UL/CSA 600 V |
| Tension d?essai aux chocs (Uimp) : | 6 kV |
| Fréquence maximale de commutation électrique : | AC-1 600 c/h, AC-3 1200 c/h, AC-15 1200 c/h, DC-13 900 c/h |
| Fréquence maximale de commutation mécanique : | 3600 c/h |
| Tension nominale du circuit de commande (Uc) : | 50 / 60 Hz 100-250 V, CC 100-250 V |
| Perte de puissance : | 0,1-0,8 W par pôle selon conditions |
| Temps de fonctionnement : | NC 13-98 ms, NO 11-95 ms (désexcité), NC 38-90 ms, NO 40-95 ms (excité) |
| Montage sur rail DIN : | TH35-15, TH35-7,5 (IEC 60715) |
| Montage par vis (non fournies) : | 2 x M4 en diagonale |
| Capacité de connexion circuit principal : | Flexible avec embout 0,75-6 mm², Rigide 1-6 mm² |
| Capacité de connexion circuit auxiliaire : | Flexible avec embout 0,75-2,5 mm², Rigide 1-2,5 mm² |
| Capacité de connexion circuit de commande : | Flexible avec embout 0,75-2,5 mm², Rigide 1-2,5 mm² |
| Longueur de dénudage : | Circuit auxiliaire / commande / principal 10 mm |
| Degré de protection : | Bornes auxiliaires / bobine / principales IP20 (IEC 60529, IEC 60947-1) |
| Couple de serrage : | Circuit auxiliaire / commande 1,2 N·m, Circuit principal 1,5 N·m |
| Type de borne : | Bornes à vis |
| Nom du produit : | Contacteur bloc |
