ABB

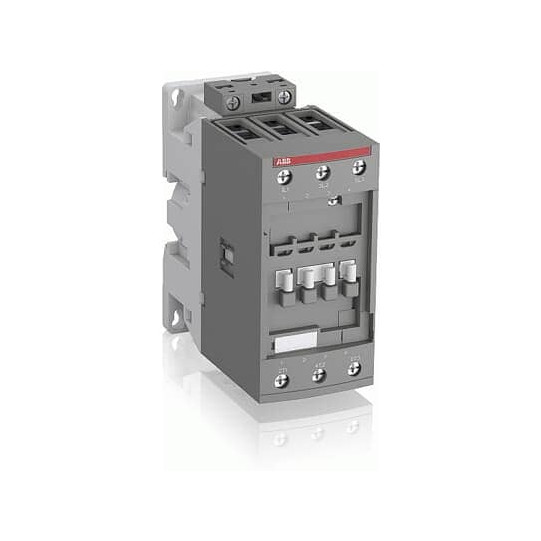

Contacteur AF52-30-00-13 100-250V50/60HZ-DC - ABB1SBL367001R1300
ABB1SBL367001R1300
115,29 € HT
138,35 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur nette du produit : | 55 mm |
|---|---|
| Hauteur nette du produit : | 125.5 mm |
| Profondeur / Longueur du produit : | 111 mm |
| Poids net du produit : | 0.95 kg |
| Nombre de contacts principaux NO : | 3 |
|---|---|
| Nombre de contacts principaux NC : | 0 |
| Nombre de contacts auxiliaires NO : | 0 |
| Nombre de contacts auxiliaires NC : | 0 |
| Nombre de pôles : | 3P |
| Normes : | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1 |
| Voltage opérationnel nominal : | Circuit principal 690 V |
| Fréquence nominale (f) : | Circuit de contrôle 50 / 60 Hz, Circuit principal 50 / 60 Hz |
| Courant thermique en air libre conventionnel (Ith) : | selon IEC 60947-4-1, Contacteurs ouverts ? = 40 °C 105 A |
| Courant opérationnel nominal AC-1 (Ie) : | (690 V) 40 °C 100 A, (690 V) 60 °C 80 A, (690 V) 70 °C 70 A |
| Courant opérationnel nominal AC-3 (Ie) : | (415 V) 60 °C 53 A, (440 V) 60 °C 53 A, (500 V) 60 °C 45 A, (690 V) 60 °C 35 A, (380 / 400 V) 60 °C 53 A, (220 / 230 / 240 V) 60 °C 53 A |
| Puissance opérationnelle nominale AC-3 (Pe) : | (400 V) 22 kW, (415 V) 30 kW, (440 V) 30 kW, (500 V) 30 kW, (690 V) 30 kW, (380 / 400 V) 22 kW, (220 / 230 / 240 V) 15 kW |
| Capacité de connexion du circuit principal : | Flexible avec cosse 1/2x 4 ... 35 mm², Flexible avec cosse isolée 1/2x 4 ... 35 mm², Câble rigide multibrins 1/2x 6 ... 35 mm² |
| Capacité de connexion du circuit de contrôle : | Flexible avec cosse 1/2x 0.75 ... 2.5 mm², Flexible avec cosse isolée 1x 0.75 ... 2.5 mm², Flexible avec cosse isolée 2x 0.75 ... 1.5 mm², Câble rigide solide 1/2x 1 ... 2.5 mm², Câble rigide multibrins 1/2x 1 ... 2.5 mm² |
| Longueur de dénudage des fils : | Circuit de contrôle 10 mm, Circuit principal 16 mm |
| Degré de protection : | selon IEC 60529, IEC 60947-1, EN 60529 Bornes de bobine IP20, selon IEC 60529, IEC 60947-1, EN 60529 Bornes principales IP10 |
| Tournevis recommandé : | Pozidriv PZ |
| Couple de serrage : | Circuit de contrôle 1.2 N·m, Circuit principal 4 N·m |
| Type de terminal : | Bornes à vis |
| Nom du produit : | Contacteur de bloc |
En bref
Référence ABB1SBL367001R1300
Nom du produit Contacteur AF52-30-00-13 100-250V50/60HZ-DC - ABB1SBL367001R1300
