ABB

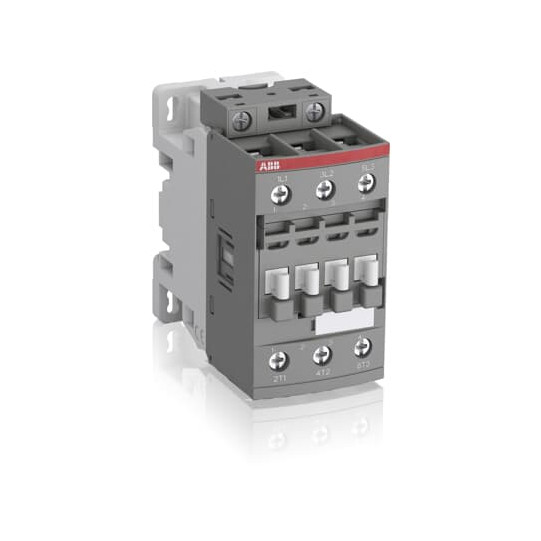

Contacteur AF26-30-00-13 100-250 V 50/60 Hz CC - ABB1SBL237001R1300
ABB1SBL237001R1300
39,71 € HT
47,65 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur nette du produit : | 45 mm |
|---|---|
| Hauteur nette du produit : | 86 mm |
| Profondeur / Longueur nette du produit : | 86 mm |
| Poids net du produit : | 0.31 kg |
| Nombre de contacts principaux NO : | 3 |
|---|---|
| Nombre de contacts principaux NC : | 0 |
| Nombre de contacts auxiliaires NO : | 0 |
| Nombre de contacts auxiliaires NC : | 0 |
| Nombre de pôles : | 3P |
| Normes : | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 N° 60335-2-40 LZGH2 A2L, CSA C22.2 N° 60947-4-1 |
| Tension nominale de fonctionnement : | Circuit principal 690 V |
| Fréquence nominale (f) : | Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz |
| Courant thermique conventionnel en air libre (Ith) : | selon IEC 60947-4-1, contacteurs ouverts ? = 40 °C 50 A |
| Courant de fonctionnement nominal AC-1 (Ie) : | (690 V) 40 °C 45 A, 60 °C 40 A, 70 °C 32 A |
| Courant de fonctionnement nominal AC-3 (Ie) : | (415 V) 60 °C 26 A, (440 V) 60 °C 26 A, (500 V) 60 °C 23 A, (690 V) 60 °C 17 A, (380 / 400 V) 60 °C 26 A, (220 / 230 / 240 V) 60 °C 26 A |
| Courant de fonctionnement nominal AC-3e (Ie) : | Même valeurs que AC-3 |
| Courant de fonctionnement nominal DC-1, DC-3, DC-5 (Ie) : | Selon tension et nombre de pôles, voir documentation détaillée |
| Puissance nominale de fonctionnement AC-3 (Pe) : | (400 V) 11 kW, (415 V) 11 kW, (440 V) 15 kW, (500 V) 15 kW, (690 V) 15 kW, (380 / 400 V) 11 kW, (220 / 230 / 240 V) 6,5 kW |
| Puissance nominale de fonctionnement AC-3e (Pe) : | Même valeurs que AC-3 |
| Courant de courte durée nominal basse tension (Icw) : | 10 s 350 A, 15 min 50 A, 1 min 150 A, 1 s 700 A, 30 s 225 A (à 40 °C, air libre, état froid) |
| Capacité de coupure maximale : | cos phi=0,45 (cos phi=0,35 pour Ie > 100 A) à 440 V 500 A, à 690 V 200 A |
| Tension d?isolement nominale (Ui) : | IEC 60947-4-1 690 V, UL/CSA 600 V |
| Tension nominale de tenue aux impulsions (Uimp) : | 6 kV |
| Fréquence maximale de commutation électrique : | AC-1 600 cycles/h, AC-2 / AC-4 150 cycles/h, AC-3 1200 cycles/h |
| Fréquence maximale de commutation mécanique : | 3600 cycles/h |
| Tension nominale du circuit de commande (Uc) : | 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, DC 100 ... 250 V |
| Perte de puissance : | AC-1 1,8 W par pôle, AC-3 0,6 W par pôle |
| Temps de fonctionnement : | Voir documentation détaillée (entre excitation/désactivation de la bobine et ouverture/fermeture des contacts) |
| Montage sur rail DIN : | TH35-15 (35 x 15 mm) selon IEC 60715, TH35-7,5 (35 x 7,5 mm) selon IEC 60715 |
| Montage par vis (non fournies) : | 2 x vis M4 en diagonale |
| Capacité de raccordement circuit principal : | Flexible avec cosse 1/2x 1,5 ... 10 mm², Flexible avec cosse isolée 1x 1,5 ... 10 mm², Rigid 1/2x 2,5 ... 4 mm², Rigid toronné 1/2x 2,5 ... 10 mm² |
| Capacité de raccordement circuit de commande : | Flexible avec cosse 1/2x 0,75 ... 2,5 mm², Rigid 1/2x 1 ... 2,5 mm², etc. |
| Longueur de dénudage : | Circuit de commande 10 mm, Circuit principal 14 mm |
| Degré de protection : | bornes de bobine IP20, bornes principales IP20 (selon IEC 60529, IEC 60947-1, EN 60529) |
| Couple de serrage : | Circuit de commande 1,2 N·m, Circuit principal 2,5 N·m |
| Type de borne : | Bornes à vis |
| Nom du produit : | Contacteur bloc |
En bref
Référence ABB1SBL237001R1300
Nom du produit Contacteur AF26-30-00-13 100-250 V 50/60 Hz CC - ABB1SBL237001R1300
