Choisir entre un disjoncteur et un interrupteur différentiel n'est pas une décision anodine pour votre installation électrique. Ces deux dispositifs de protection assurent la sécurité mais remplissent des fonctions distinctes. Découvrez dès maintenant la différence fondamentale entre ces deux produits incontournables afin d'optimiser votre tableau électrique en fonction de vos besoins réels.
Que fait un interrupteur différentiel ?
Rôle principal de l'interrupteur différentiel : protection des personnes
L'interrupteur différentiel surveille les courants du circuit électrique. Il compare l'intensité entrante à celle sortante pour détecter toute anomalie. Cette surveillance permanente garantit votre sécurité contre les risques d'électrocution. Installé sur rail DIN dans le tableau électrique, ce dispositif modulaire mesure la différence entre courant entrant et sortant. S’il détecte une fuite vers la terre, alors il coupe immédiatement le circuit concerné. Cette fonction essentielle constitue le rôle premier de cet appareillage électrique.
Sensibilité aux fuites de courant
La norme NF C 15-100 impose une sensibilité maximale de 30 mA pour les installations domestiques. Ce seuil garantit une protection optimale des utilisateurs contre les défauts d'isolement. L'interrupteur réagit instantanément dès qu'une fuite dépasse cette valeur critique.
Cette réactivité protège efficacement contre les contacts indirects dangereux. Un appareil défaillant présentant une carcasse sous tension sera automatiquement isolé du réseau électrique. Les bornes de raccordement facilitent l'installation de ces modules de sécurité dans votre coffret.

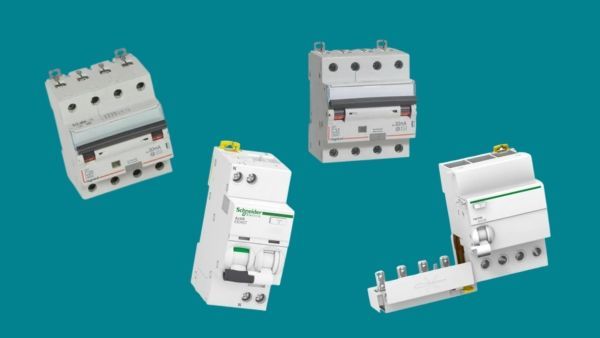

Que fait un disjoncteur différentiel ?
Protection des personnes et des biens
Les disjoncteurs différentiels combinent deux fonctions essentielles dans un seul appareil modulaire. Ils assurent la protection différentielle comme les interrupteurs mais ajoutent une protection magnéto-thermique. Cette double protection sécurise simultanément les personnes et les équipements électriques.
La technologie magnéto-thermique des disjoncteurs détecte les surcharges et courts-circuits avec précision. Ce type de protection combine efficacement les avantages des deux dispositifs en un seul module.
Fonctionnalité de coupure en cas de surcharge
La courbe de déclenchement du disjoncteur détermine ses seuils d'intervention contre les surintensités. Cette caractéristique technique adapte la protection aux spécificités de chaque circuit. Les courbes B, C et D répondent aux besoins variés des installations électriques.
La partie thermique réagit aux surcharges prolongées, la partie magnétique quant à elle, agit sur les courts-circuits. Cette complémentarité assure une protection globale de votre installation.
Idéal pour les circuits à risque de surcharge
Les circuits alimentant des équipements coûteux nécessitent cette protection renforcée. Moteurs, pompes à chaleur et appareils électroniques sensibles bénéficient de cette double sécurisation. Le disjoncteur différentiel évite les dommages matériels tout en préservant la sécurité des personnes. Cette solution monobloc optimise l'espace dans votre tableau tout en garantissant une protection complète.
Comparaison des sensibilités : AC, A, F, B
Le type AC convient aux circuits standards comme l'éclairage et les prises classiques. Il détecte uniquement les fuites de courant alternatif mais reste suffisant pour la plupart des applications domestiques.
Le type A s'impose pour les appareils électroniques modernes générant du courant continu. Par exemple, le lave-linge ou les plaques de cuisson nécessitent cette protection spécialisée.
Le type F, aussi appelé HPI et Asi chez Schneider, résiste aux déclenchements intempestifs sur circuits sensibles. Systèmes informatiques, congélateurs et alarmes conservent leur alimentation malgré les perturbations mineures.
Le type B protège contre tous types de courants différentiels incluant le continu lissé. Cette protection ultra-spécialisée concerne principalement les installations industrielles avec variateurs électroniques. Les circuits complexes nécessitent ce niveau de protection avancé pour garantir leur bon fonctionnement.
Quand privilégier l'interrupteur différentiel ?
L'interrupteur différentiel reste le choix économique pour la protection de base. Son installation en tête de rangée protège efficacement jusqu'à huit circuits selon la réglementation. Cette solution optimise le coût global de votre coffret ou tableau électrique.
Les circuits standards sans risque de surcharge particulier s'accommodent parfaitement de cette protection différentielle. Éclairage, prises de courant et chauffage électrique bénéficient d'une sécurité suffisante avec ce dispositif. Les interrupteurs différentiels constituent la base de toute installation électrique conforme aux normes.
Sa simplicité d'installation et son prix attractif en font le composant de référence. Les bornes automatiques facilitent le raccordement et réduisent les temps d'intervention.
Quand privilégier le disjoncteur différentiel ?
Le disjoncteur différentiel s'impose sur les circuits critiques nécessitant une protection maximale. Les équipements coûteux justifient cet investissement supplémentaire par la sécurisation complète qu'il apporte.
Les départs moteurs, circuits informatiques et installations sensibles aux micro-coupures nécessitent cette protection avancée. La continuité de service et la protection matérielle priment sur la considération économique.
Cette solution monobloc simplifie la conception du tableau ou coffret en intégrant toutes les protections. L'encombrement réduit optimise l'utilisation de l'espace disponible dans vos armoires électriques.
Installation par un professionnel
La complexité croissante des installations électriques impose le recours à un électricien qualifié. Ce professionnel maîtrise les exigences normatives et garantit la conformité de votre tableau. Son expertise assure le dimensionnement correct de chaque protection.
Choisir entre Schneider et Legrand
Schneider Electric propose les gammes Acti9 et Resi9 reconnues pour leur fiabilité. Ces produits offrent des performances élevées avec une compatibilité optimale entre composants.
Legrand développe les séries DX³ et DNX³ plébiscitées par les professionnels de l'électricité. Leur robustesse et leur facilité d'installation en font des références du marché électrique.
Ces deux fabricants garantissent la qualité et la durabilité nécessaires à votre installation. Leur disponibilité chez One-Elec assure un approvisionnement rapide pour tous vos projets électriques. Vous trouverez également sur notre site de vente de ligne de matériel électrique des disjoncteurs et interrupteurs différentiel de la marque ABB.
