Vous rénovez votre installation électrique, construisez ou faites des travaux dans une maison neuve ? Le tableau électrique, c’est le cœur de votre réseau électrique. One-Elec vous guide à travers les normes essentielles du monde de l'électricité pour assurer la sécurité et la conformité de votre installation.
Introduction aux normes pour tableaux électriques
Un tableau électrique conforme protège votre logement contre les risques électriques. Il distribue et sécurise tous vos circuits électriques. Les normes en électricité évoluent régulièrement pour garantir une sécurité optimale face aux nouveaux usages. Sachez que ces règles ne sont pas facultatives. Elles définissent les exigences minimales pour toute installation électrique. Un tableau aux normes est un gage de sécurité pour votre famille et votre habitation.
Bien comprendre ces normes vous aidera à faire les bons choix de matériel électrique. En effet, un tableau électrique bien pensé facilite aussi les interventions futures sur votre installation.
La norme NF C 15-100 : Aperçu et importance
La norme NF C 15-100 régit toutes les installations électriques en France. Elle fixe les règles pour les tableaux électriques dans les logements. Cette norme impose un tableau de communication près du tableau électrique. Elle définit aussi les protections nécessaires pour chaque type de circuit. Le respect de ces règles est obligatoire pour toute nouvelle installation. La conformité à la norme NF C 15-100 conditionne l'obtention du consuel. Ce certificat est indispensable pour la mise en service de votre compteur. Il atteste que votre installation ne présente aucun danger.
Mise à jour de la norme NF C 15-100 en 2024/2025
Mise à jour régulièrement, la norme NF C 15-100 évolue pour s'adapter aux besoins actuels. Elle a notamment été restructurée le 23 août 2024 pour une mise en vigueur un an plus tard, en août 2025.
Les évolutions concernent notamment l’utilisation des parafoudres qui sont désormais recommandés dès 10 mètres de distance contre 30 mètres auparavant (dans le résidentiel). De plus, les DPDA (Dispositifs de Protection contre les Défauts d'Arc) sont désormais recommandés. Ils protègent les circuits sensibles et ceux alimentés en permanence jusqu'à 63A.
L’autre grand changement, c’est l’obligation d’utiliser des dispositifs différentiels de Type F pour les circuits avec variateurs de vitesse.
Pour les bornes de recharge de véhicules électriques, des règles spécifiques s'imposent. Chaque circuit IRVE doit avoir son propre dispositif différentiel adapté.
La norme introduit également un cadre pour l'efficacité énergétique pour réduire les pertes et optimiser la consommation d'énergie. Les réseaux numériques résidentiels doivent aussi garantir un débit minimum de 1 Gbit/s. Les logements neufs doivent être équipés en conséquence.
De nouvelles exigences concernent aussi les installations en faux-plafonds et vides de construction. Une protection IP55 ou un capot devient obligatoire dans certains cas.
Emplacement et installation des tableaux électriques
Votre tableau électrique doit être placé dans une Gaine Technique Logement (GTL). Cette GTL regroupe le compteur, le tableau et le tableau de communication. Son emplacement doit être réfléchi et accessible.
La norme impose que la GTL soit située dans une zone de circulation ou un local technique. Elle doit rester accessible à tout moment pour les interventions. Sa largeur minimale est de 600 mm avec une profondeur de 250 mm. La hauteur du tableau électrique est aussi réglementée. Les organes de manœuvre doivent se situer entre 0,75 m et 1,80 m du sol. Cette règle permet une manipulation aisée par tous les utilisateurs.
Un bon emplacement facilite les extensions futures de votre installation. Pensez à prévoir 20% de réserve dans votre tableau pour les évolutions. La GTL doit pouvoir accueillir tous les équipements nécessaires.
Appareillages modulaires : équipements obligatoires dans un tableau électrique
Un tableau électrique conforme contient plusieurs types d'appareillages.
- Le disjoncteur de branchement constitue le premier niveau de protection. Il coupe l'alimentation en cas de surcharge générale. Dans un tableau, il est obligatoire de l’installer. Il sert d'interrupteur général de sécurité. Il protège l'ensemble de l'installation contre les surcharges.
- Les interrupteurs différentiels forment le second niveau de sécurité. Leur nombre dépend de la taille de votre logement. Ils protègent contre les défauts d'isolement et les fuites de courant. Ils sont également obligatoires à raison d'un par tranche de 5 circuits. Deux types sont nécessaires : le différentiel 30 mA type A pour les circuits spécialisés et le différentiel 30 mA type AC pour les autres circuits.
- Les disjoncteurs divisionnaires protègent chaque circuit spécifique. Chaque circuit doit avoir son propre disjoncteur divisionnaire. La section des câbles et le calibre du disjoncteur doivent être adaptés selon l'usage : 10A pour l'éclairage, 16A pour les prises, 20A pour les gros appareils. Chaque circuit doit avoir sa protection dédiée.
- Le tableau doit aussi comporter un parafoudre dans certaines régions. Ce dispositif protège contre les surtensions d'origine atmosphérique. Il devient obligatoire selon la densité de foudroiement de votre zone.
La quantité d'appareillages dépend directement de la superficie de votre habitation. Plus votre logement est grand, plus vous aurez besoin de circuits distincts. La norme précise le nombre minimal pour chaque type de logement.
Installer son tableau résidentiel avec des produits disponibles sur One-Elec

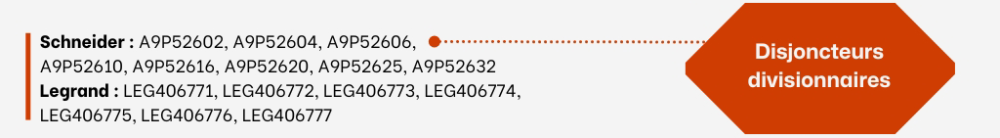

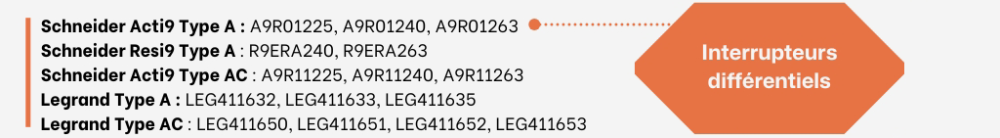

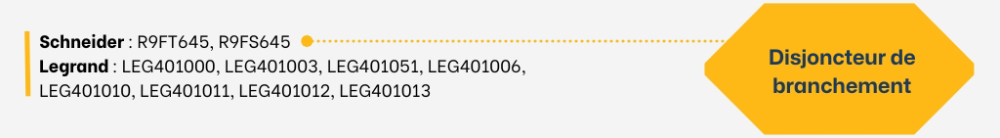

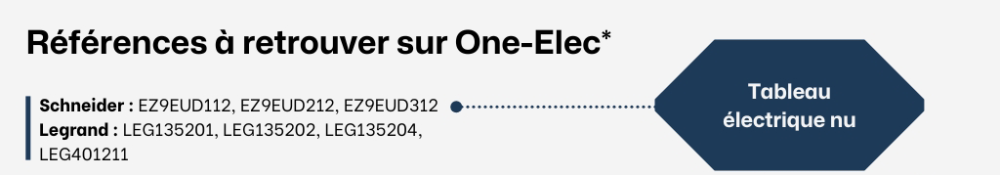

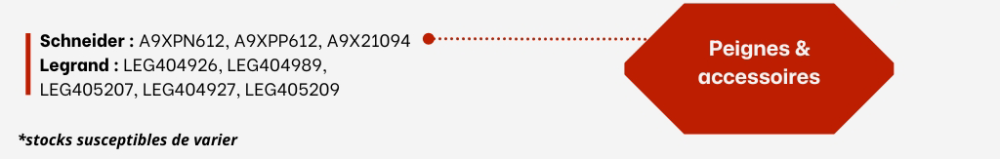

Tout tableau électrique conforme doit contenir les éléments essentiels énoncés plus haut. Vous retrouverez sur One-Elec de références Schneider et Legrand pour installer votre tableau résidentiel facilement :
N'hésitez pas à consulter notre catalogue One-Elec ou à contacter directement notre équipe technique si besoin de renseignements sur nos références.
Courants forts et faibles : Compréhension et application
Un logement moderne gère deux types de courants distincts. Les courants forts alimentent vos appareils électriques. Les courants faibles concernent vos réseaux de communication. La norme impose une séparation physique entre ces deux types. Un tableau de communication doit être installé près du tableau électrique. Il regroupe tous vos réseaux internet, téléphonie et télévision. Cette séparation évite les interférences entre les différents réseaux. Elle facilite aussi les interventions sur chaque système. La GTL doit accueillir ces deux tableaux dans des compartiments distincts.
Le coffret de communication doit contenir au minimum un DTI et un répartiteur. Ces équipements assurent la distribution des signaux dans tout le logement. Ils sont essentiels pour un réseau domestique performant.
Importance de la mise aux normes
Un tableau électrique non conforme présente des risques réels. Il peut causer des incendies ou des électrocutions. Une mise aux normes n'est pas un luxe mais une nécessité.
Les assurances peuvent refuser d'indemniser en cas de sinistre électrique. Une installation non conforme engage votre responsabilité. La mise aux normes protège aussi la valeur de votre bien immobilier. Lors d'une vente, le diagnostic électrique révèle les non-conformités. Elles peuvent freiner votre transaction ou réduire le prix. Anticiper cette mise aux normes est souvent plus économique.
Les signes d'un tableau vétuste sont nombreux : disjonctions fréquentes, absence de terre, fils dénudés. Si votre tableau date d'avant 1991, une mise aux normes est certainement nécessaire.
Choisir le bon tableau électrique
Sélectionner le bon tableau dépend de plusieurs facteurs. La surface de votre logement détermine le nombre de modules nécessaires. Comptez environ 6 modules par tranche de 10m² habitables. Pensez aussi aux évolutions futures de votre installation. Prévoyez toujours 20% d'espace libre pour les extensions. Un tableau trop juste limiterait vos possibilités d'aménagement et de rénovation.
La qualité des composants influence directement votre sécurité. Privilégiez des marques reconnues pour tous les éléments. Comme expliqué précédemment, un tableau complet inclus disjoncteur de branchement, interrupteurs différentiels et disjoncteurs divisionnaires.
Pour une installation optimale, faites appel à un électricien certifié. Il saura vous conseiller sur les meilleures solutions. Son intervention garantit la conformité de votre installation aux normes en vigueur.
FAQ : Tout savoir sur les normes électriques
Quelles sont les normes pour un tableau électrique ? Le tableau électrique doit respecter la norme NF C 15-100, qui régit toutes les installations électriques en France. Cette norme impose l'installation dans une GTL accessible, un disjoncteur de branchement principal, des interrupteurs différentiels 30mA, des disjoncteurs divisionnaires adaptés à chaque circuit et une séparation des courants forts et faibles avec un tableau de communication dédié.
Comment savoir si votre tableau électrique est aux normes ? Plusieurs signes peuvent indiquer une non-conformité : absence de différentiels 30mA, présence de fusibles à vis, fils dénudés visibles, absence de terre, disjonctions fréquentes ou installation datant d'avant 1991. Pour une vérification fiable, faites appel à un électricien qualifié qui établira un diagnostic précis.
Quelles sont les nouvelles normes en électricité en 2025 ? La norme NF C 15-100 a évolué en 2025 avec plusieurs changements importants :
- Parafoudres recommandés dès 10 mètres de distance (au lieu de 30 mètres) en résidentiel
- DPDA (Dispositifs de Protection contre les Défauts d'Arc) recommandés pour circuits sensibles et alimentés en permanence jusqu'à 63A
- Dispositifs différentiels Type F obligatoires pour circuits avec variateurs de vitesse
- Dispositif différentiel dédié et adapté pour chaque circuit IRVE (recharge véhicules électriques)
- Nouveau cadre pour l'efficacité énergétique visant à réduire les pertes d'énergie
- Réseaux numériques résidentiels avec débit minimum imposé de 1 Gbit/s
- Protection IP55 ou capot obligatoire pour installations en faux-plafonds avec isolant soufflé
Est-ce obligatoire de changer un tableau électrique ? Le remplacement n'est pas systématiquement obligatoire, mais devient nécessaire lors d'une rénovation complète, si le diagnostic révèle des risques majeurs, pour la vente d'un bien non conforme, après un sinistre électrique ou si l'installation ne répond plus à vos besoins actuels. Un tableau non conforme peut entraîner un refus d'indemnisation par votre assurance en cas d'accident.
