Introduction aux disjoncteurs miniatures
Le rôle du disjoncteur miniature est d'assurer la sécurité des circuits électriques domestiques, tertiaires ou industriels. Ces disjoncteurs, aussi appelés MCB (Miniature Circuit Breaker en anglais), ou encore plus couramment "disjoncteurs modulaires" en français, protègent votre installation électrique contre les surcharges et courts-circuits grâce à leur protection magnéto-thermique.
Fonctionnement des MCB
Le disjoncteur miniature permet l'arrêt d'urgence d'une installation électrique en cas de surcharge ou surtension. Son fonctionnement repose sur une technologie que l'on appelle magnéto-thermique. Comme son nom l'indique, il y a donc deux parties pour la protection :
- La protection thermique intervient lors de surcharges prolongées du circuit. Elle utilise un bilame qui se déforme sous l'effet de la chaleur générée par le courant excessif.
- La protection magnétique réagit instantanément aux courts-circuits importants grâce à un électroaimant qui déclenche l'ouverture des contacts.
Types de disjoncteurs miniatures
Les disjoncteurs miniatures se déclinent en plusieurs configurations selon l'application visée. Le nombre de pôles varie de 1 à 4 selon les besoins du circuit à protéger. Les disjoncteurs unipolaires conviennent aux circuits monophasés classiques. Ces différents types de produits s'adaptent aux diverses installations électriques.
La courbe de déclenchement constitue un critère de choix fondamental. Les courbes B, C et D correspondent à différents types de charges électriques. La courbe C reste la plus courante pour les applications domestiques et tertiaires. Le pôles courbe détermine le comportement du dispositif face aux surintensités.
Avantages des disjoncteurs miniatures
L'utilisation d'un disjoncteur miniature présente de nombreux avantages pour la protection électrique. Sa taille réduite optimise l'espace disponible dans le tableau électrique. Le montage sur rail DIN facilite grandement l'installation et la maintenance.
La durée de vie exceptionnelle de ces disjoncteurs modulaires réduit les coûts de maintenance. Leur fiabilité éprouvée assure une protection constante des circuits électriques contre les surintensités.

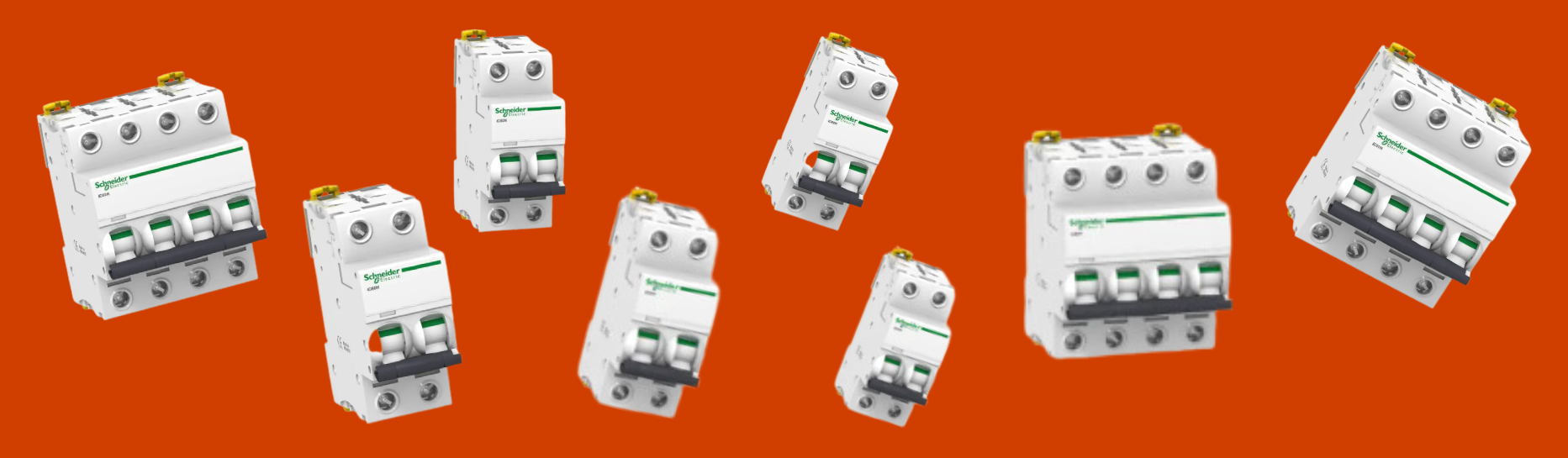

Choix du bon disjoncteur miniature Acti9 Schneider
Chez One-Elec, nous proposons une large gamme de disjoncteurs miniatures Schneider Electric. La gamme Acti9 de Schneider Electric, commercialisée chez nous, est une vraie référence pour tous les professionnels de l'électricité. Acti9, ce sont des appareillages modulaires basse tension qui équipent vos tableaux électriques jusqu'à 125 A.
Plus précisément, les disjoncteurs IC60 de la gamme Acti9, sont les produits de référence du monde de l'électricité. Ils associent protection magnéto-thermique, sectionnement à coupure pleinement apparente et signalisation de déclenchement. Les disjoncteurs IC60 respectent également les normes NF C 15-100, CEI/EN 60947-2 et EN/IEC 60898-1.
Tous nos disjoncteurs IC60 sont disponibles en 15 calibres différents de 0,5 A à 63 A. La tension d'emploi atteint 440 VCA pour une tension d'isolement de 500 V. Le pouvoir de coupure varie de 10 kA à 100 kA en fonction de la tension d’utilisation selon les modèles IC60N, IC60H et IC60L.
Attention, le courant nominal doit correspondre à la charge maximale du circuit protégé. Si vous avez un doute, n'hésitez pas à consulter notre technicien qui saura vous renseigner sur votre disjoncteur idéal.
Installation des disjoncteurs miniatures
L'installation d'un disjoncteur miniature sur rail DIN reste simple et rapide. Le système de fixation par clip facilite le montage dans le tableau électrique. Aucun outil spécial n'est nécessaire pour cette opération courante.
Le raccordement électrique s'effectue par bornes à vis ou automatiques selon le modèle choisi. Le respect des sections de câbles préconisées garantit un fonctionnement optimal du dispositif de protection.
Maintenance des disjoncteurs
La maintenance des disjoncteurs miniatures se limite généralement à des vérifications périodiques simples. Un test de déclenchement manuel permet de vérifier le bon fonctionnement mécanique. Le nettoyage des contacts améliore la durée de vie de vos produits.
Le remplacement d'un disjoncteur défaillant s'effectue rapidement grâce au montage sur rail DIN. One-Elec dispose d'un stock important pour assurer une livraison rapide de vos disjoncteurs de remplacement.
Découvrez dès maintenant notre sélection complète de disjoncteurs miniatures Schneider Electric pour une protection électrique optimale. Nos disjoncteurs miniatures couvrent tous vos besoins professionnels avec un disjoncteur miniature universel adapté à chaque usage.
