SCHNEIDER

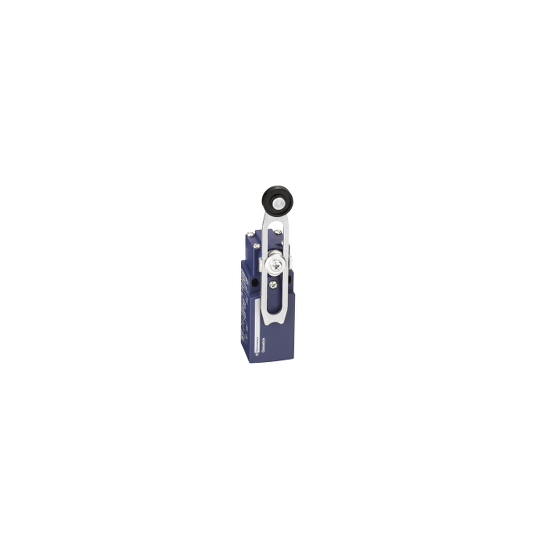

XCKN - ID Position - levier galet plastique régl - 1NO+1NC - brusque - PG11 - XCKN2145G11
XCKN2145G11
14,76 € HT
17,71 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | Fins de course Telemecanique XC Standard |
|---|---|
| Nom de série : | Format standard |
| Type de produit ou équipement : | Commutateur de fin de course |
| Nom de l'appareil : | XCKN |
| Forme du capteur : | ComPacT |
| Type de corps : | Fixe |
| Type de tête : | Tête rotative |
| Matière : | Plastique |
| Matière du corps : | Plastique |
| Matière de la tête : | Plastique |
| Mode de fixation : | Par le corps |
| Mouvement tête de commande : | Rotatif |
| Type de commande : | Levier à galet à rappel thermoplastique longueur variable |
| Type d'approche : | Approche latérale, 2 sens |
| Entrée de câble : | 1 entrée filetée pour presse-étoupe Pg 11 |
| Nombre de pôles : | 2 |
| Type et composition des contacts : | 1 NF + 1 NO |
| Fonctionnement des contacts : | À action brusque |
| Mouvement d'attaque : | Par came 30° |
|---|---|
| Raccordement électrique : | Borniers à vis-étrier, capacité de serrage |
| Forme d'isolation entre contacts : | Zb |
| Ouverture positive : | Avec |
| Couple minimum pour ouverture positive : | 0,15 N.m |
| Couple minimal d'actionnement : | 0,1 N.m |
| Vitesse d'attaque maximale : | 1,5 m/s |
| Désignation code des contacts : | A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à CEI 60947-5-1 annexe AR300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à CEI 60947-5-1 annexe A |
| [Ui] tension assignée d'isolement : | 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1 |
| Protection contre les courts-circuits : | 10 A cartouche fusible, type gG |
| Durée de vie électrique : | 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement |
| Durée de vie mécanique : | 10000000 cycle |
| Largeur : | 30 mm |
| Hauteur : | 108...157 mm |
| Profondeur : | 42 mm |
| Poids Net : | 0,18 kg |
| Description des bornes ISO n°1 : | (13-14)NO(21-22)NF |
| Présentation du produit : | Produit complet |
| Code de compatibilité : | XCKN |
| Application spécifique : | Basique compact |
En bref
Référence XCKN2145G11
Nom du produit XCKN - ID Position - levier galet plastique régl - 1NO+1NC - brusque - PG11 - XCKN2145G11
