SCHNEIDER

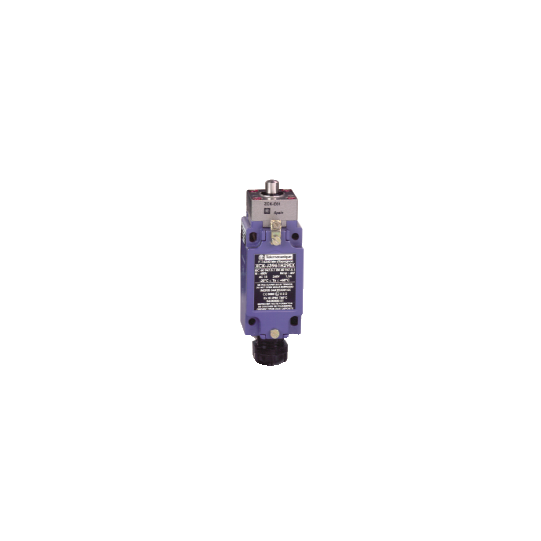

OsiSense XC Atex - Idp metallique - XCKJ3961H29EX
XCKJ3961H29EX
140,33 € HT
168,40 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | Fins de course Telemecanique XC Standard |
|---|---|
| Nom de série : | Format standard |
| Type de produit ou équipement : | Commutateur de fin de course |
| Nom de l'appareil : | XCKJ |
| Forme du capteur : | Forme B se conformer à CENELEC EN 50041 |
| Type de corps : | Fixe |
| Type de tête : | Tête de piston |
| Matière : | Métal |
| Mode de fixation : | Par le corps |
| Mouvement tête de commande : | Linéaire |
| Type de commande : | Poussoir à rappel métal |
| Mouvement d'attaque : | Sur embout |
| Type d'approche : | Approche verticale, 1 sens |
| Raccordement électrique : | Borniers à vis-étrier, capacité de serrage |
| Nombre d'entrée de câble : | 1 entrée taraudé pour M20 x1,5 presse étoupe (inclus) 9...12 mm |
| Nombre de pôles : | 3 |
| Type et composition des contacts : | 2 NF + 1 NO |
| Forme d'isolation entre contacts : | Zb |
| Fonctionnement des contacts : | À action brusque |
| Nombre de positions : | 1 |
| Ouverture positive : | Avec |
| Effort minimal d'actionnement : | 20 N |
| Vitesse d'attaque maximale : | 0,5 m/s |
| Degré de protection IP : | IP66 conforming to CEI 60529 |
| Matière du corps : | Zamak |
|---|---|
| Matière de la tête : | Zamak |
| Force minimale pour ouverture positive : | 50 N |
| Vitesse d'attaque minimale : | 0,01 m/min |
| Désignation code des contacts : | B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à CEI 60947-5-1B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à CEI 60947-5-1 annexe AR300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à CEI 60947-5-1R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à CEI 60947-5-1 annexe A |
| [Ithe] courant thermique d'emploi sous enveloppe : | 6 A CA |
| [Ui] tension assignée d'isolement : | 300 V se conformer à UL 508400 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14 |
| Résistance maximale entre bornes : | 25 M? se conformer à CEI 60255-7 catégorie 3 |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV se conformer à CEI 606644 kV se conformer à CEI 60947-1 |
| Protection contre les courts-circuits : | 6 A cartouche fusible, type gG |
| Durée de vie électrique : | 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement 5000000 cycle, DC-13, inductive type de charge, 24 V, 3 W, cadence de fonctionnement 5000000 cycle, DC-13, inductive type de charge, 48 V, 2 W, cadence de fonctionnement |
| Durée de vie mécanique : | 30000000 cycle |
| Marquage : | II2 D-Ex tb IIIC T85°C Db IP66/67 |
| Largeur : | 40 mm |
| Hauteur : | 77 mm |
| Profondeur : | 44 mm |
| Code de compatibilité : | XCKJ |
En bref
Référence XCKJ3961H29EX
Nom du produit OsiSense XC Atex - Idp metallique - XCKJ3961H29EX
