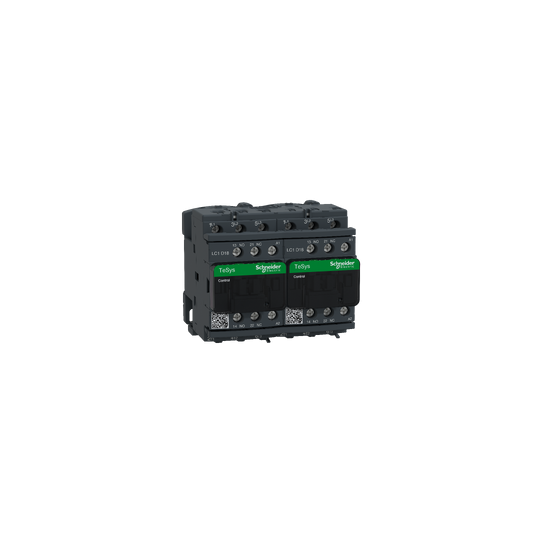

TeSys LC2D - contacteur inverseur - 3P - AC-3 440V - 18A - bobine 24Vca - LC2D18B7
LC2D18B7
108,70 € HT
130,44 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur-inverseur |
| Nom abrégé de l'appareil : | LC2D |
| Application du contacteur : | Commande moteur (AC-3)Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1AC-3 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | = 300 V CC pour circuit de puissance = 690 V CA 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi : | 18 A ( = 60 °C) à = 440 V CA AC-3 pour circuit de puissance32 A ( = 60 °C) à = 440 V CA AC-1 pour circuit de puissance |
| Puissance moteur kW : | 10 kW à 500 V CA 50/60 Hz10 kW à 660...690 V CA 50/60 Hz4 kW à 220...230 V CA 50/60 Hz7,5 kW à 380...400 V CA 50/60 Hz9 kW à 415...440 V CA 50/60 Hz |
| Puissance moteur HP : | 1 hp à 115 V CA 50/60 Hz pour monophasé moteurs3 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs5 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs10 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs15 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 24 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 32 A à = 60 °C pour circuit de puissance10 A à = 60 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 300 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 300 A à 440 V pour circuit de puissance se conformer à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 145 A = 40 °C 10 s circuit de puissance240 A = 40 °C 1 s circuit de puissance40 A = 40 °C 10 min circuit de puissance84 A = 40 °C 1 min circuit de puissance100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 35 A gG à = 690 V coordination type 2 pour circuit de puissance50 A gG à = 690 V coordination type 1 pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Impédance moyenne : | 2,5 mOhm à 50 Hz - Ith 32 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 1,65 Mcycles 18 A AC-3 à Ue = 440 V1 Mcycles 32 A AC-1 à Ue = 440 V |
| Puissance dissipée par pôle : | 0,8 W AC-32,5 W AC-1 |
| Couvercle de protection : | Avec |
| Type de verrouillage : | Mécanique |
| Support de montage : | RailPlatine |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | CCCCSALROS (Lloyds register of shipping)ULGOSTDNVRINABVGL |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Circuit de puissance |
| Temps de fonctionnement : | 4?19 ms ouverture12?22 ms fermeture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : | 15 Mcycles |
| Vitesse de commande : | 3600 cyc/h à = 60 °C |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85?1,1 Uc opérationnel à 60 °C, CA 60 Hz |
| Consommation moyenne à l'appel en VA : | 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz |
| Consommation moyenne au maintien en VA : | 7,5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique : | 2?3 W à 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V Circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
