SCHNEIDER

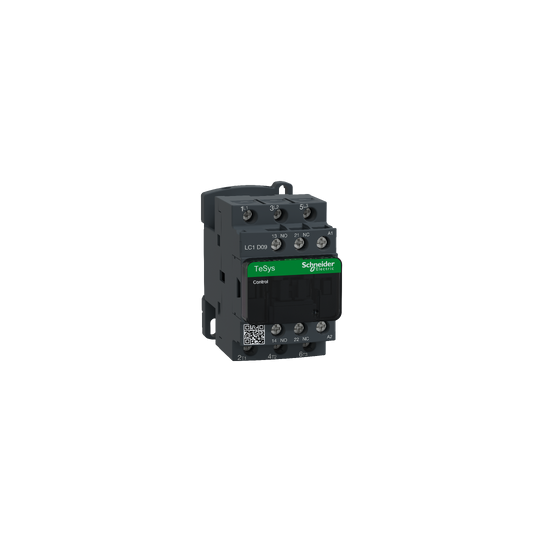

CONT 9A 1F 1O 24V 50 601 - LC1D09B7

LC1D09B7

23,56 € HT
28,27 € TTC
4 avis
available En stock plus de 100 unités – Expédié sous 24/48h
  • check2 Support technique et interlocuteur unique dédié
  • check2 Livraison offerte dès 100€ d’achat (France Métropolitaine)
  • check2 Paiements 100% sécurisés maestro mastercard paypal visa payplug fintecture alma
Informations techniques
Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande du moteurCharge résistive
Catégorie d'emploi : AC-4AC-3AC-1
Description des pôles : 3P
Composition des pôles : 3F
[Ue] tension assignée d'emploi :
[Ie] courant assigné d'emploi : 25 A (9 A (
Puissance moteur kW : 2.2 kW à 400 V CA 50/60 Hz AC-42.2 kW à 220...230 V CA 50/60 Hz AC-34 kW à 380...400 V CA 50/60 Hz AC-35.5 kW à 500 V CA 50/60 Hz AC-35.5 kW à 660...690 V CA 50/60 Hz AC-34 kW à 415...440 V CA 50/60 Hz AC-3
Puissance moteur HP : 0.5 hp à 115 V CA 50/60 Hz pour monophasé moteurs1 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs2 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs7.5 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Type de circuit de commande : CA 50/60 Hz
Tension circuit de commande : 24 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947
Catégorie de surtension : III
[Ith] courant thermique conventionnel : 25 A à 10 A à
Pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1
Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conforme à IEC 60947
[Icw] courant assigné de courte durée admissible : 105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 20 A gG à 25 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1
Impédance moyenne : 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[Ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 0.6 Mcycles 25 A AC-1 à Ue 2 Mcycles 9 A AC-3 à Ue
Puissance dissipée par pôle : 0.2 W AC-31.56 W AC-1
Couvercle de protection : Avec
Support de montage : RailPlatine
Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
Certifications du produit : CSAULGLLROSRINAGOSTDNVBVCCC
Mode de raccordement : Télécommande
Couple de serrage : Circuit de puissance
Temps de fonctionnement : 4?19 ms ouverture12?22 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
Durée de vie mécanique : 15 Mcycles
Vitesse de commande : 3600 cyc/h à
Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85?1,1 Uc opérationnel à 60 °C, CA 60 Hz
Consommation moyenne à l'appel en VA : 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz
Consommation moyenne au maintien en VA : 7.5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz
Dissipation thermique : 2?3 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO
Résistance d'isolement : > 10 M? pour circuit de signalisation
Plage de puissance : 1.1...2 kW 200...240 V 3 phases2.2...3 kW 380...440 V 3 phases4...6 kW 380...440 V 3 phases4...6 kW 480...500 V 3 phases
Type de démarreur de moteur : Contacteur en ligne direct
Tension de la bobine-contacteur : 24 V AC standard
En bref
Référence LC1D09B7
Nom du produit CONT 9A 1F 1O 24V 50 601 - LC1D09B7
Gamme TeSys
