SCHNEIDER

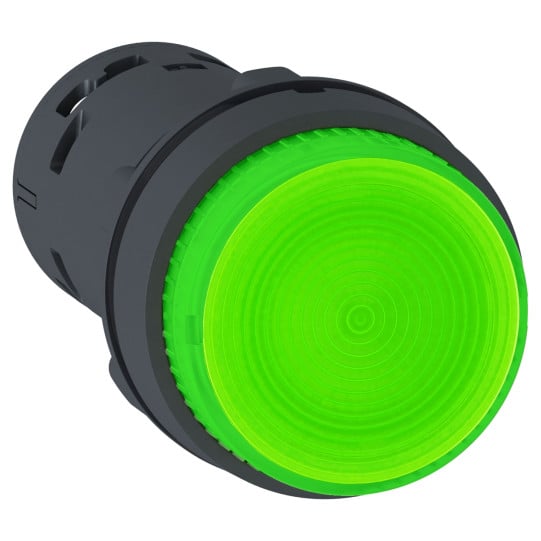

Pulsante luminoso LED 1 NO verde 24 V - XB7NJ03B1
XB7NJ03B1
19,98 € Tasse escl.
23,98 € Tasse incluse
Tasse escl.
Tasse escl.
Tasse incl.
Tasse incl.
You save
In corso di approvvigionamento rifornimento - Termine medi 4/6 settimane
- Supporto tecnico e referente dedicato
- pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
- Pagamenti 100% sicuri
Informazioni tecniche
| Gamma prodotto: | Harmony XB7 |
|---|---|
| Tipo di prodotto o componente: | Pulsante luminoso |
| Nome dispositivo: | XB7 |
| Diametro di montaggio: | 22 mm |
| Vendita quantità indivisibile: | 10 |
| Grado di protezione IP: | IP20 conforme a IEC 60529 (lato posteriore)IP65 conforme a IEC 60529 (parte anteriore) |
| Forma della testa: | Circolare |
| Tipo di operatore: | doppia pressione e rilascio |
| Tipo operatore: | Verde sporgente, non marcato |
| Info da operatore: | Con gemma liscia |
| Composizione e tipologia contatti: | 1 NO |
| Connessioni - morsetti: | Morsetti di fissaggio a vite, Morsetti di fissaggio a vite, 1 x 0,34...2 x 2,5 mm² senza estremità cavo conforme a EN/IEC 60947-1 |
| Sorgente luminosa: | LED |
| Attacco lampada: | LED |
| Tensione alimentazione nominale [Us]: | 24 V CA/CC |
| Presentazione dispositivo: | Prodotto monoblocco |
| Larghezza totale CAD: | 29 mm |
|---|---|
| Altezza totale CAD: | 29 mm |
| Profondità totale CAD: | 57,5 mm |
| Descrizione morsetti ISO n°1: | (13-14)NO |
| Peso prodotto: | 0,023 kg |
| Montaggio dispositivo: | Foro di fissaggio - diametro: 22,5 mm 22,3 +0,4/0 conforme a EN/IEC 60947-1 |
| Interasse di fissaggio: | >= 30 x 40 mm (pannello del supporto) metallo - spessore: 1...6 mm>= 30 x 40 mm (pannello del supporto) plastica - spessore: 2...6 mm |
| Tipo di fissaggio: | Dado di fissaggio sotto la testa: 2...2,4 Nm |
| Funzionamento dei contatti: | Ad apertura lenta |
| Apertura positiva: | Con (solo NO) |
| Durata meccanica: | 300000 cicli |
| Coppia di serraggio: | 0,8...1,2 Nm conforme a EN 60947-1 |
| Forma della testa (vite): | Testa a croce compatibile con JIS NO 1 cacciaviteTesta a croce compatibile con Philips no 1 cacciaviteTesta a croce compatibile con pozidriv No 1 cacciaviteScanalato compatibile con piatto Ø 4 mm cacciaviteScanalato compatibile con piatto Ø 5,5 mm cacciavite |
| Protezione contro i cortocircuiti: | 4 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1 |
| Tensione nominale di isolamento [Ui]: | 250 V (grado di inquinamento 3) conforme a EN/IEC 60947-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] : | 4 kV conforme a EN/IEC 60947-1 |
| Corrente nominale di impiego [Ie]: | 0,1 A a 250 V, DC-13, R300 conforme a EN/IEC 60947-5-10,22 A a 125 V, DC-13, R300 conforme a EN/IEC 60947-5-10,3 A a 240 V, AC-14, D300 conforme a EN/IEC 60947-5-10,6 A a 120 V, AC-14, D300 conforme a EN/IEC 60947-5-1 |
| Durata elettrica: | 1000000 cicli, DC-13, 0,3 A a 24 V, intervallo di funzionamento 1000000 cicli, AC-15, 0,03 A a 230 V, intervallo di funzionamento 1000000 cicli, AC-15, 0,09 A a 240 V, intervallo di funzionamento |
| Affidabilità elettrica: | λ |
| Tipo di segnalazione: | Fisso |
| Limiti della tensione di alimentazione: | 19,2...30 V CC21,6...26,4 V CA |
| Assorbimento [A]: | 18...27 mA |
| Durata vita: | 70000 H a tensione nominale e 25 °C |
| Codice compatibilità: | XB7 |
| Tensione alimentazione nominale [Us]: | 24 V |
| Colore capsula o gemma: | Verde |
In breve
Riferimento XB7NJ03B1
Nome del prodotto Pulsante luminoso LED 1 NO verde 24 V - XB7NJ03B1
