SCHNEIDER

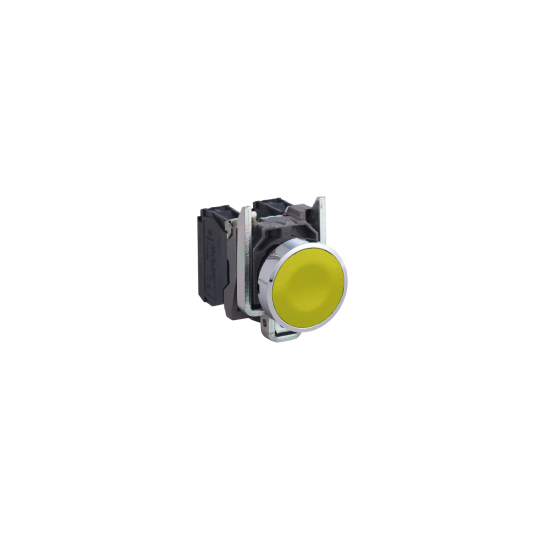

Pulsante, Harmony XB4, 22mm, giallo, con contatti NO+NC - XB4BA55
XB4BA55
15,14 € Tasse escl.
18,17 € Tasse incluse
Tasse escl.
Tasse escl.
Tasse incl.
Tasse incl.
You save
In stock più 100 unità – Spedito entro 24/48h
- Supporto tecnico e referente dedicato
- pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
- Pagamenti 100% sicuri
Informazioni tecniche
| Gamma Prodotto: | Harmony XB4 |
|---|---|
| Nome Dispositivo: | XB4 |
| Tipo Prodotto: | Pulsante |
| Materiale testa: | Metallo cromato |
| Materiale base di fissaggio: | Zamak |
| Diametro Di Montaggio: | 22,5 mm |
| Vendita quantità indivisibile: | 1 |
| Forma della testa: | Circolare |
| Tipo di operatore: | ad impulso |
| Tipo operatore: | Giallo filoghiera, non marcato |
| Tipo di testa: | Standard |
| Composizione e tipologia contatti: | 1 NO + 1 NC |
| Funzionamento dei contatti: | Ad apertura lenta |
| Connessioni - morsetti: | Morsetti di fissaggio a vite, Morsetti di fissaggio a vite, 1 x 0,22...2 x 2,5 mm² senza estremità del cavo conforme a IEC 60947-1 |
| Altezza: | 47 mm |
|---|---|
| Larghezza: | 30 mm |
| Profondità: | 52 mm |
| Descrizione morsetti ISO n°1: | (11-12)NC |
| Peso prodotto: | 0,08 kg |
| Resistenza al lavaggio ad alta pressione: | 7000000 Pa a 55 °C, distanza: 0,1 m |
| Uso contatti: | Contatti standard |
| Apertura positiva: | Con conforme a IEC 60947-5-1 appendice K |
| Corsa di funzionamento: | 1,5 mm (NC con modifica dello stato elettrico)2,6 mm (NO con modifica dello stato elettrico)4,3 mm (corsa totale) |
| Forza di funzionamento: | 3,5 N NC con modifica dello stato elettrico3,8 N NO con modifica dello stato elettrico |
| Durata meccanica: | 10000000 cicli |
| Coppia di serraggio: | 0,8...1,2 Nm conforme a IEC 60947-1 |
| Forma della testa (vite): | Testa a croce compatibile con Philips no 1 cacciaviteTesta a croce compatibile con pozidriv No 1 cacciaviteScanalato compatibile con piatto Ø 4 mm cacciaviteScanalato compatibile con piatto Ø 5,5 mm cacciavite |
| Materiale contatti: | Lega d'argento (Ag/Ni) |
| Protezione contro i cortocircuiti: | 10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1 |
| Corrente termica convenzionale in aria [Ith]: | 10 A conforme a IEC 60947-5-1 |
| Tensione nominale di isolamento [Ui]: | 600 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Tensione nominale di tenuta agli impulsi [Uimp]: | 6 kV conforme a IEC 60947-1 |
| Corrente nominale di impiego [Ie]: | 3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-16 A a 120 V, AC-15, A600 conforme a IEC 60947-5-10,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-10,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-10,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-11,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1 |
| Durata elettrica: | 1000000 cicli, AC-15, 2 A a 400 V, intervallo di funzionamento 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento |
| Affidabilità elettrica: | ? ? |
| Presentazione del dispositivo: | Prodotto completo |
| Schermo di isolamento: | No |
| Customizable: | |
| GCR BRIDGE: | XB4BACUST02 |
| Codice compatibilità: | XB4 |
| Colore capsula o gemma: | Giallo |
In breve
Riferimento XB4BA55
Nome del prodotto Pulsante, Harmony XB4, 22mm, giallo, con contatti NO+NC - XB4BA55
