SCHNEIDER

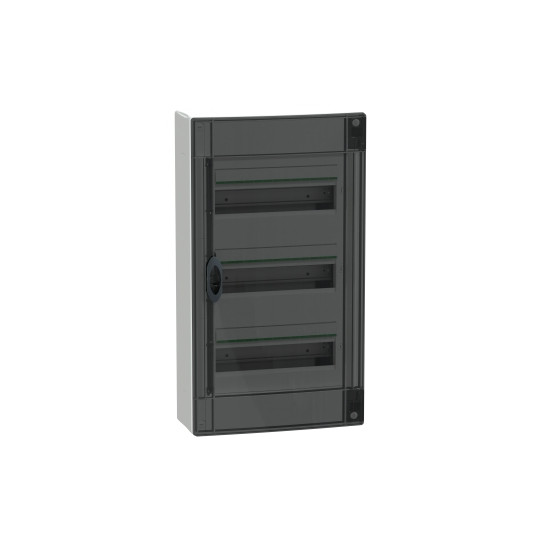

PrismaSeT XS - quadro da parete - 3R - 13M - Porta trasparente fumé - LVSXR313
LVSXR313
80,52 € Tasse escl.
96,62 € Tasse incluse
Tasse escl.
Tasse escl.
Tasse incl.
Tasse incl.
You save
In stock – Spedito entro 24/48h
- Supporto tecnico e referente dedicato
- pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
- Pagamenti 100% sicuri
Informazioni tecniche
| Gamma: | PrismaSeT |
|---|---|
| Nome del prodotto: | XS |
| Tipo di prodotto o componente: | Quadro |
| Tipo di quadro: | Scatola di distribuzione |
| Installazione del quadro: | Superficie |
| Larghezza: | 336 mm |
|---|---|
| Altezza: | 600 mm |
| Profondità: | 151 mm |
| Profondità interna: | 135 mm |
| Numero di moduli da 18 mm per fila: | 13 |
| Numero di file orizzontali: | 3 |
| Numero totale di moduli da 18 mm: | 39 |
| Passo di 9 mm: | 78 |
| Classe di isolamento elettrico: | Classe II |
| Equipaggiamento fornito: | 3 etichette di identificazione - 3 protezioni per etichette - 1 morsetto - 1 otturatore separabile - 1 porta - 3 guide DIN - 1 piastra posteriore |
| Tipo di pannello: | Modulare |
| Tipo di porta: | Trasparente |
| Tipo di guida: | DIN simmetrica |
| Descrizione del telaio: | Senza piastra di montaggio |
| Potenza dissipata in W: | 45 W |
| [In] Corrente nominale di impiego: | 90 A |
| [Ui] Tensione nominale di isolamento: | 400 V |
| Entrata cavo: | Cavo o tubo - Piastre ritagliate - Giunzione - Piastre rimovibili |
| Numero di morsetti: | 1 terra con 22 uscite |
| Uscite morsetti distributore: | 11 x 16 mm² + 11 x 6 mm² per terra |
| Modalità di connessione: | Connessione a vite (terra), 11 x 10?16 mm² - 11 x 6 mm² (flessibile) |
| Descrizione dei bloccaggi opzionali: | Opzione lucchetto |
| Materiale della scatola: | Parte posteriore: plastica tecnica - Scatola: plastica tecnica - Piastra frontale: plastica tecnica - Porta: plastica tecnica |
| Peso del prodotto: | 4,100 kg |
| Colore: | Scatola: bianco (RAL 9003) - Piastra frontale: bianco (RAL 9003) - Porta: fumé |
| Segmento di mercato: | Residenziale - Piccoli edifici |
In breve
Riferimento LVSXR313
Nome del prodotto PrismaSeT XS - quadro da parete - 3R - 13M - Porta trasparente fumé - LVSXR313
