SCHNEIDER
LV429980
LV429980
Questo prodotto non è più disponibile. Contattaci per una soluzione sostitutiva adatta alle tue esigenze.
Informazioni tecniche
| Gamma: | Compact |
|---|---|
| Nome del prodotto: | Compact NSX |
| Gamma prodotto: | "ComPact NSX100...250" |

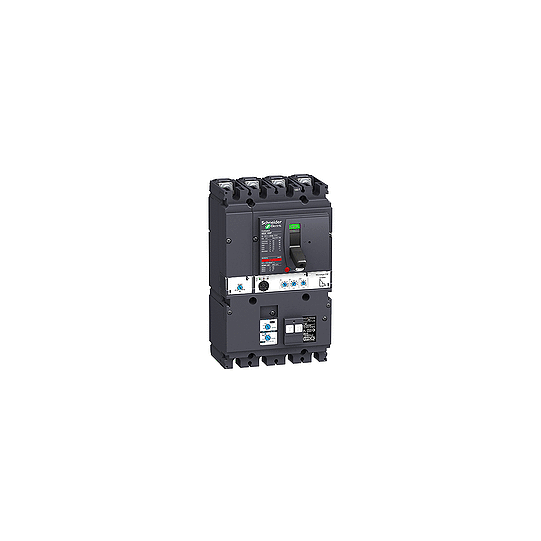

| Nome dispositivo: | VigiCompact NSX100F |
| Tipo di prodotto o componente: | Circuit breaker with Vigi add-on |
| Applicazione: | Distribuzione |
| Numero di poli: | 4P |
| Descrizione poli protetti: | 4t3t3t + N/2 |
| Posizione neutro: | Sinistra |
| Corrente nominale [In]: | 100 A a 40 °C |
| Tensione nominale di impiego [Ue]: | 440 V "CA" "50/60 Hz" |
| Tipo di rete: | "CA" |
| Frequenza di rete: | "50/60 Hz" |
| Attitudine al sezionamento: | Si conforme a EN/IEC 60947-2 |
| Categoria di utilizzazione: | Categoria A |
| Potere di interruzione: | 10 kA conforme a UL 508 a 600 V "CA" "50/60 Hz"25 kA conforme a UL 508 a 480 V "CA" "50/60 Hz"85 kA conforme a UL 508 a 240 V "CA" "50/60 Hz"22 kA Icu conforme a IEC 60947-2 a 525 V "CA" "50/60 Hz"25 kA Icu conforme a IEC 60947-2 a 500 V "CA" "50/60 Hz"35 kA Icu conforme a IEC 60947-2 a 440 V "CA" "50/60 Hz"36 kA Icu conforme a IEC 60947-2 a 380/415 V "CA" "50/60 Hz"8 kA Icu conforme a IEC 60947-2 a 660/690 V "CA" "50/60 Hz"85 kA Icu conforme a IEC 60947-2 a 220/240 V "CA" "50/60 Hz" |
| Codice potere di interruzione: | F 36 kA 415 V "CA" |
| Nome sganciatore: | Micrologic 2.2 |
| Tecnologia sganciatore: | Elettronico |
| Funzioni di protezione sganciatore: | LSoI |
| Tipo di controllo: | Leva |
| Modalità di montaggio: | Fisso |
| Tensione nominale di isolamento [Ui]: | 800 V "CA" "50/60 Hz" |
|---|---|
| Tensione nominale di tenuta ad impulso [Uimp]: | 8 kV |
| Potere di interruzione nominale di servizio [Ics]: | 11 kA a 525 V "CA" "50/60 Hz" conforme a IEC 60947-235 kA a 440 V "CA" "50/60 Hz" conforme a IEC 60947-236 kA a 380/415 V "CA" "50/60 Hz" conforme a IEC 60947-24 kA a 660/690 V "CA" "50/60 Hz" conforme a IEC 60947-285 kA a 220/240 V "CA" "50/60 Hz" conforme a IEC 60947-212,5 kA a 500 V "CA" "50/60 Hz" conforme a IEC 60947-2 |
| Durata meccanica: | 50000 cicli |
| Durata elettrica: | 10000 cicli a 690 V In20000 cicli a 690 V In/230000 cicli a 440 V In50000 cicli a 440 V In/2 |
| Supporto per montaggio: | Piastra posteriore |
| Attacchi superiori: | Lato anteriore |
| Attacchi inferiori: | Lato anteriore |
| Passo di collegamento: | 35 mm |
| Tipo di protezione: | Protezione da sovraccarico (prolungato)Protezione da cortocircuito di breve durata con ritardo fissoProtezione cortocircuito istantanea |
| Calibro sganciatore: | 100 A a 40 °C |
| Tipo regolazione eccitazione lunga durata [Ir]: | Regolabile, 9 valori |
| Gamma di regolazione avviamento prolungato: | 40...100 A |
| Tipo regolazione temporizzazione prolungata: | Fissa |
| Regolazione temporizzazione prolungata [tr]: | 11 s a 7,2 x Ir16 s a 6 x Ir400 s a 1,5 x Ir |
| Memoria termica: | 20 minuti prima e dopo lo scatto |
| Tipo regolazione intervallo di breve durata (Isd): | Regolabile, 9 valori |
| Intervallo di regolazione intervento di breve durata [Isd]: | 1.5...10 x Ir |
| Tipo regolazione ritardo di breve durata: | Fissa |
| Tipo regolazione attivazione istantanea [Ii]: | Fissa |
| Intervallo registrazione prelevamento istantaneo: | 1500 A |
| Protezione differenziale: | Con |
| Nome modulo differenziale aggiuntivo: | MH |
| Tipo di protezione differenziale: | Classe A |
| Tipo regolazione sensibilità differenziale residua: | Regolabile, 5 valori |
| Regolazione sensibilità differenziale residua [I?n]: | 0,03...10 A |
| Tipo regolazione ritardo guasto a terra residuo: | Regolabile, 4 valori |
| Regolazione protezione neutro: | 0,5 x Ir (3t + N/2)1 x Ir (4t)Nessuna protezione (3t) |
| Selettività logica ZSI: | Senza |
| Numero di slot: | 6 slot |
| Segnalazione locale: | LED lampeggiante (verde)pronto al funzionamento: LED 105% Ir (rosso)Sovraccarico: LED 90% Ir (arancione)Sovraccarico: |
| Larghezza: | 140 mm |
| Altezza: | 236 mm |
| Profondità: | 86 mm |
| Peso prodotto: | 2,4 kg |
| Codice compatibilità: | NSX100 |
In breve
Riferimento LV429980
Nome del prodotto LV429980
Gamma Compact
Funzione dell'apparecchio Distribution
