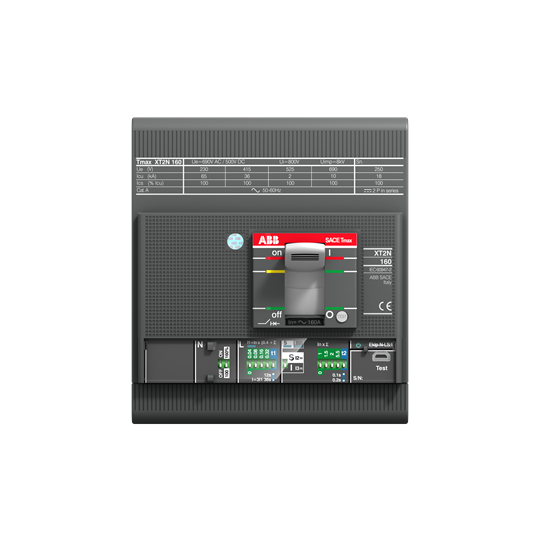

Interruttore automatico TMAX XT2N 4P 160A a stato solido - ABB1SDA067104R1

Name: Interruttore automatico TMAX XT2N 4P 160A a stato solido - ABB1SDA067104R1
SKU: ABB1SDA067104R1
Price: 694.57 EUR
Availability: InStock

ABB1SDA067104R1

578,81 € Tasse escl.

694,57 € Tasse incluse

In stock – Spedito entro 24/48h

Supporto tecnico e referente dedicato
pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
Pagamenti 100% sicuri

In breve
Features
Dettagli
Restituzione
We recommend

Informazioni tecniche

Larghezza netta del prodotto:	120 mm
Profondità / Lunghezza netta del prodotto:	130 mm
Altezza netta del prodotto:	82.5 mm
Peso netto del prodotto:	1.6 kg

Capacità di collegamento del circuito principale:	Barra collettrice 32,5..100 mm²
Tipo di corrente:	AC
Durata elettrica:	120 cicli all'ora, 8000 cicli
Durata meccanica:	240 cicli all'ora, 25000 cicli
Numero di poli:	4P
Tempo di apertura:	CB con SOR 30 ms, CB con UVR 30 ms
Quantità per ordine:	1 pezzo
Perdita di potenza:	per polo in condizioni nominali 1,70 W
Corrente nominale (In):	63 A
Frequenza nominale (f):	50/60 Hz
Tensione nominale di resistenza agli impulsi (Uimp):	8 kV
Tensione nominale di isolamento (Ui):	1000 V AC
Tensione nominale operativa:	690 V AC
Capacità di interruzione di servizio in cortocircuito (Ics):	(220 V AC) 65 kA, (230 V AC) 65 kA, (240 V AC) 65 kA, (380 V AC) 36 kA, (415 V AC) 36 kA, (440 V AC) 36 kA, (500 V AC) 30 kA, (525 V AC) 20 kA, (690 V AC) 10 kA
Capacità di interruzione di cortocircuito ultima (Icu):	(220 V AC) 65 kA, (230 V AC) 65 kA, (240 V AC) 65 kA, (380 V AC) 36 kA, (415 V AC) 36 kA, (440 V AC) 36 kA, (500 V AC) 30 kA, (525 V AC) 20 kA, (690 V AC) 10 kA
Corrente nominale continua (Iu):	160 A
Tensione nominale (Ur):	690 V AC
Cacciavite consigliato:	Circuito principale M6
Rilascio:	Ekip C Dip LSI
Tipo di rilascio:	EL
Livello di prestazione in cortocircuito:	N
Norme:	IEC60947-2
Sottotipo:	XT2
Tipo di collegamento dei terminali:	Frontale
Tipo di terminale:	Bullone
Coppia di serraggio:	6 N·m
