SCHNEIDER

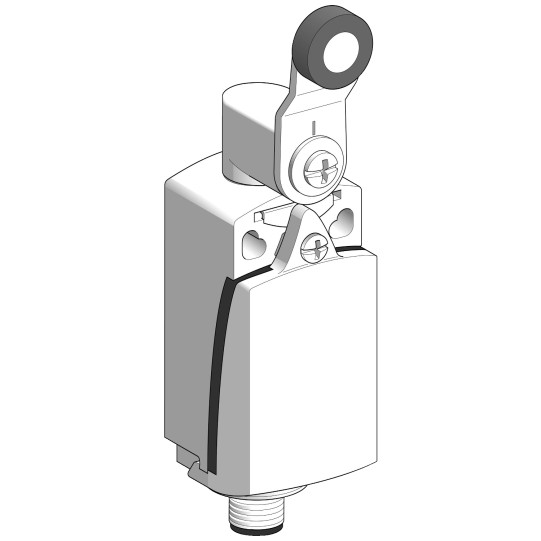

Finecorsa XCKD - Leva a rot. c/ritorno a molla in mat. termopl.- 1NC + 1NO - XCKD2118M12
XCKD2118M12
37,62 € Tasse escl.
45,14 € Tasse incluse
Tasse escl.
Tasse escl.
Tasse incl.
Tasse incl.
You save
In corso di approvvigionamento rifornimento - Termine medi 4/6 settimanas
- Supporto tecnico e referente dedicato
- pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
- Pagamenti 100% sicuri
Informazioni tecniche
| Gamma prodotto: | Telemecanique Limit switches XC Standard |
|---|---|
| Nome gamma: | Standard format |
| Tipo di prodotto o componente: | Interruttore di fine corsa |
| Nome dispositivo: | XCKD |
| Forma del sensore: | Compatto, forma A conforme a CENELEC EN 50047 |
| Tipo di corpo: | Fisso |
| Tipo di testa: | Testa orientabile |
| Materiale: | Metallo |
| Materiale del corpo: | Zamak |
| Materiale della testa: | Zamak |
| Tipologia fissaggio: | Con il corpo |
| Movimento testa operativa: | Girevole |
| Tipo di operatore: | Leva rotella con ritorno a molla termoplastica |
| Tipo di avvicinamento: | Avvicinamento laterale, 2 direzioni |
| Numero di poli: | 2 |
| Composizione e tipologia contatti: | 1 NC + 1 NO |
| Funzionamento dei contatti: | A scatto |
| Guide: | 24/40 mm |
|---|---|
| Azionamento interruttore: | Con camma 30° |
| Collegamento elettrico: | Connettore maschio M12, 5 pin |
| Isolamento contatti: | Zb |
| Apertura positiva: | Con |
| Coppia minima di apertura positiva: | 0,25 Nm |
| Coppia minima di sgancio: | 0,1 Nm |
| Velocità di azionamento massima: | 1,5 m/s |
| Precisione ripetizione: | 0,1 mm sui punti di sgancio con un milione di cicli di operazioni |
| Corrente nominale di impiego [Ie]: | 3 A a 50 V, AC-15 conforme a EN/IEC 60947-5-1 appendice A0,27 A a 50 V, DC-13 conforme a EN/IEC 60947-5-1 appendice A |
| Corrente termica convenzionale in cassetta [Ithe]: | 4 A |
| Tensione nominale di isolamento [Ui]: | 60 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Resistenza tra terminali: | 25 M? conforme a IEC 60255-7 category 3 |
| Tensione nominale di tenuta agli impulsi [Uimp] : | 0,8 kV conforme a IEC 606640,8 kV conforme a IEC 60947-1 |
| Protezione contro i cortocircuiti: | 4 A cartuccia fusibile, tipo gG |
| Durata elettrica: | 5000000 cicli, DC-13, 24 V, 10 W, intervallo di funzionamento 5000000 cicli, DC-13, 48 V, 7 W, intervallo di funzionamento |
| Durata meccanica: | 10000000 cicli |
| Larghezza: | 31 mm |
| Altezza: | 65 mm |
| Profondità: | 30 mm |
| Peso prodotto: | 0,22 kg |
| Descrizione morsetti ISO n°1: | (13-14)NO(21-22)NC |
| Presentazione dispositivo: | Prodotto completo |
| Codice compatibilità: | XCKD |
| Applicazione specifica: | Compact variable |
In breve
Riferimento XCKD2118M12
Nome del prodotto Finecorsa XCKD - Leva a rot. c/ritorno a molla in mat. termopl.- 1NC + 1NO - XCKD2118M12
