SCHNEIDER

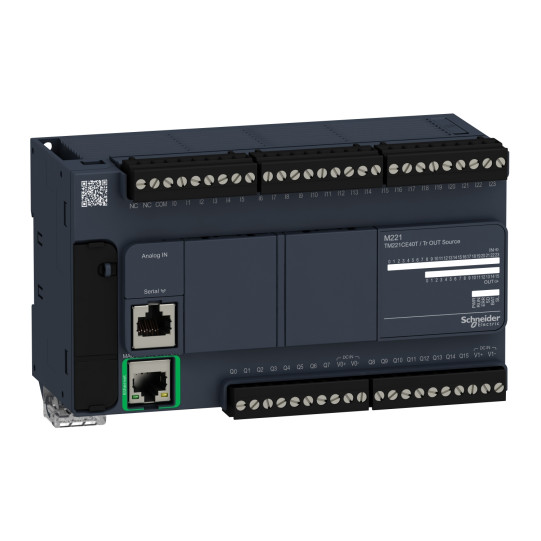

Controllore M221 40 I/O transistor PNP, Ethernet - TM221CE40T
TM221CE40T
409,36 € Tasse escl.
491,23 € Tasse incluse
Tasse escl.
Tasse escl.
Tasse incl.
Tasse incl.
You save
In stock – Spedito entro 24/48h
- Supporto tecnico e referente dedicato
- pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
- Pagamenti 100% sicuri
Informazioni tecniche
| Gamma prodotto: | Modicon M221 |
|---|---|
| Tipo prodotto: | Controllore logico |
| Tensione nominale di alimentazione [Us]: | 24 V DC |
| Numero ingressi digitali: | 24, ingresso digitale 4 ingresso rapido conforme a IEC 61131-2 Tipo 1 |
| Numero ingresso analogico: | 2 a 0...10 V |
| Tipo uscita digitale: | Transistor |
| Numero uscite digitali: | 16 transistor 2 uscita rapida |
| Tensione uscita digitale: | 24 V CC |
| Corrente uscita digitale: | 0,5 A |
| Numero I/O digitali: | 40 |
|---|---|
| Numero di moduli I/O di espansione: | 7 per uscita relè |
| Limiti tensione alimentazione: | 20,4...28,8 V |
| Corrente di spunto: | 35 A |
| Potenza assorbita in W: | 17 W a 24 V (con numero max moduli espansione I/O)4,9 W a 24 V (senza modulo espansione I/O) |
| Corrente uscita di alimentazione: | 0,52 A 5 V per expansion bus0,3 A 24 V per expansion bus |
| Logica ingresso digitale: | Pozzo o sorgente (positivo/negativo) |
| Tensione ingresso digitale: | 24 V |
| Tipo tensione ingresso digitale: | CC |
| Risoluzione ingresso analogico: | 10 bit |
| Valore LSB: | 10 mV |
| Tempo di conversione: | 1 ms per channel + 1 controller cycle time ingresso analogico |
| Sovraccarico ammesso su ingressi: | +/- 30 V DC per 5 min (massimo) per ingresso analogico+/- 13 V DC (permanente) per ingresso analogico |
| Stato tensione 1 garantito: | >= 15 V per ingresso |
| Stato tensione 0 garantito: | |
| Corrente ingresso digitale: | 7 mA per ingresso digitale5 mA per ingresso rapido |
| Impedenza d'ingresso: | 3.4 kOhm per ingresso digitale100 kOhm per ingresso analogico4,9 kOhm per ingresso rapido |
| Tempo di risposta: | 35 µs turn-off, I2...I5 terminali per ingresso5 µs turn-on, I0, I1, I6, I7 terminali per ingresso rapido35 µs turn-on, altri terminali terminali per ingresso5 µs turn-off, I0, I1, I6, I7 terminali per ingresso rapido100 µs turn-off, altri terminali terminali per ingresso5 µs turn-on, turn-off, Q0...Q1 terminali per uscita50 µs turn-on, turn-off, Q2...Q3 terminali per uscita300 µs turn-on, turn-off, altri terminali terminali per uscita |
| Tempo filtraggio configurabile: | 0 ms per ingresso3 ms per ingresso12 ms per ingresso |
| Logica uscita digitale: | Logica positiva (source) |
| Corrente per uscita comune: | 4 A |
| Frequenza di uscita (sync alla rete): | 100 kHz per fast output (PWM/PLS mode) a Q0...Q1 terminale5 kHz per uscita a Q2...Q3 terminale0,1 kHz per uscita a Q4...Q15 terminale |
| Errore precisione assoluta: | +/-1% del fondo scala per ingresso analogico |
| Massima corrente di dispersione: | 0,1 mA per uscita transistore |
| Massimacaduta di tensione : | |
| Durata meccanica: | 20000000 cicli per uscita transistore |
| Massimo carico al tungsteno: | |
| Tipo di protezione: | Protezione sovraccarico e da cortocircuito a 1 A |
| Tempo di reset: | 1 s reset automatico |
| Capacità memoria: | 256 kB per user application and data RAM con 10000 istruzioni256 kB per internal variables RAM |
| Backup dati: | 256 kB memoria Flash integrata per backup of application and data |
| Unità di salvataggio dati: | 2 GB scheda SD (opzionale) |
| Tipo di batteria: | BR2032 litio non-ricaricabile, durata batteria: 4 a |
| Tempo di backup: | 1 anno a 25 °C (mediante interruzione dell'alimentazione) |
| Tempo di esecuzione per 1Kistruzione: | 0,3 ms per event and periodic task |
| Tempo di esecuzione per istruzione: | 0,2 µs Booleano |
| Tempo esatto per attività evento: | 60 µs response time |
| Massima dimensione aree oggetti: | 512 %KW constant words255 %TM timers255 %C counters8000 %MW memory words512 %M memory bits |
| Orologio in tempo reale: | Con |
| Deriva del clock: | |
| Loop di regolazione: | Regolatore PID regolabile up to 14 simultaneous loops |
| Funzioni di posizionamento: | Posizione PTO 2 impulso/direzione modo (100 kHz)Posizione PTO 1 CW/CCW modo (100 kHz) |
| Funzione disponibile: | PWMPLSFrequency generator |
| Numero ingresso conteggio: | 4 fast input (HSC mode) a 100 kHz 32 bit |
| Tipo segnale di controllo: | A/BImpulso/direzioneSingle phase |
| Tipo di connessione integrata: | Porta USB con mini B USB 2.0 connettoreCollegamento seriale non isolato serial 1 con RJ45 connettore e RS232/RS485Ethernet con RJ45 connettore |
| Alimentazione: | (seriale)alimentazione collegamento seriale: 5 V, |
| Velocità di trasmissione: | 1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 15 m per RS4851,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 3 m per RS232480 Mbit/s per USB |
| Protocollo porta comunicazione: | Porta USB: USB protocollo - SoMachine-NetworkCollegamento seriale non isolato: Modbus protocollo master/slave - RTU/ASCII o SoMachine-Network: Ethernet protocollo |
| Porta Ethernet: | 10BASE-T/100BASE-TX 1 porta con 100 m cavo in rame |
| Servizio di comunicazione: | Modbus TCP slave deviceEthernet/IP adapterModbus TCP serverModbus TCP clientDHCP client |
| Segnalazione locale: | 1 LED (verde)PWR: 1 LED (verde)RUN: 1 LED (rosso)errore del modulo (ERR): 1 LED (verde)SD card access (SD): 1 LED (rosso)BAT: 1 LED per via (verde)stato I/O: 1 LED (verde)SL: Attività rete Ethernet (verde)ACT: Ethernet network link (giallo)collegamento (stato collegamento): |
| Collegamento elettrico: | morsettiera vite estraibile for inputs morsettiera vite estraibile for outputs morsettiera, 3 terminali per connettere l'alimentazione 24 V CC connettore, 4 terminali for analogue inputsMini B USB 2.0 connettore per un terminale di programmazione |
| Lunghezza massima del cavo tra i dispositivi: | Cavo schermato: Cavo non schermato: Cavo non schermato: Cavo non schermato: Cavo schermato: |
| Isolamento: | Between input and internal logic a 500 V CATra ingresso rapido e logica interna a 500 V CANon isolato tra gli ingressiTra uscita e logica interna a 500 V CANon-insulated between analogue input and internal logicNon-insulated between analogue inputs |
| Marking: | CE |
| Supporto di montaggio: | Top hat type TH35-15 rail conforme a IEC 60715Top hat type TH35-7.5 rail conforme a IEC 60715 piastra o pannello con kit di fissaggio |
| Altezza: | 90 mm |
| Profondità: | 70 mm |
| Larghezza: | 160 mm |
| Peso prodotto: | 0,456 kg |
In breve
Riferimento TM221CE40T
Nome del prodotto Controllore M221 40 I/O transistor PNP, Ethernet - TM221CE40T
