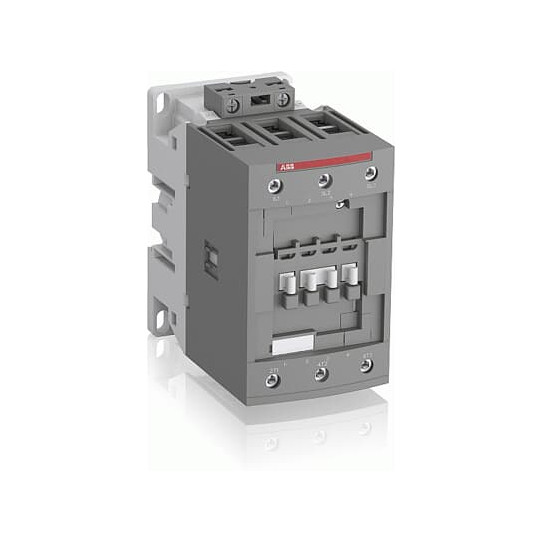

Contattore Gamma AF 3 poli 3NO 125A 230 Vac - ABB1SBL397001R1300

Name: Contattore Gamma AF 3 poli 3NO 125A 230 Vac - ABB1SBL397001R1300
SKU: ABB1SBL397001R1300
Price: 175.56 EUR
Availability: InStock

ABB1SBL397001R1300

146,30 € Tasse escl.

175,56 € Tasse incluse

In stock – Spedito entro 24/48h

Supporto tecnico e referente dedicato
pedizione gratuita a partire da 250€ di spesa (Francia metropolitana)
Pagamenti 100% sicuri

In breve
Features
Dettagli
Restituzione
We recommend

Informazioni tecniche

Larghezza netta del prodotto:	70 mm
Altezza netta del prodotto:	125.5 mm
Profondità netta del prodotto / Lunghezza:	116 mm
Peso netto del prodotto:	1.17 kg

Numero di contatti principali NO:	3
Numero di contatti principali NC:	0
Numero di contatti ausiliari NO:	0
Numero di contatti ausiliari NC:	0
Numero di poli:	3P
Norme e standard:	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1
Tensione:	Circuito principale 1000 V
Frequenza assegnata (f):	Circuito di controllo 50 / 60 Hz, Circuito principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith):	acc. a IEC 60947-4-1, Contattori aperti ? = 40 °C 130 A
Corrente assegnata di utilizzo AC-1 (Ie):	(690 V) 40 °C 125 A, (690 V) 60 °C 100 A, (690 V) 70 °C 85 A
Corrente assegnata di utilizzo AC-3 (Ie):	(415 V) 60 °C 80 A, (440 V) 60 °C 80 A, (500 V) 60 °C 65 A, (690 V) 60 °C 49 A, (1000 V) 60 °C 25 A, (380 / 400 V) 60 °C 80 A, (220 / 230 / 240 V) 60 °C 80 A
Corrente assegnata di utilizzo DC-1 (Ie):	(110 V) 2 poli in serie, 40 °C 125 A, (220 V) 3 poli in serie, 40 °C 125 A
Corrente assegnata di utilizzo DC-3 (Ie):	(110 V) 2 poli in serie, 40 °C 125 A, (220 V) 3 poli in serie, 40 °C 125 A
Corrente assegnata di utilizzo DC-5 (Ie):	(110 V) 2 poli in serie, 40 °C 125 A, (220 V) 3 poli in serie, 40 °C 125 A
Potenza assegnata di utilizzo AC-3 (Pe):	(400 V) 37 kW, (415 V) 45 kW, (440 V) 45 kW, (500 V) 45 kW, (690 V) 45 kW, (1000 V) 35 kW, (380 / 400 V) 37 kW, (220 / 230 / 240 V) 22 kW
Potenza assegnata di utilizzo AC-3e (Pe):	(415 V) 45 kW, (440 V) 45 kW, (500 V) 45 kW, (690 V) 45 kW, (380 / 400 V) 37 kW, (220 / 230 / 240 V) 22 kW
Corrente assegnata di durata breve ammissibile (Icw):	a 40 °C Temperatura ambiente, in aria libera, da uno stato freddo 10 s 780 A, 1 min 300 A, 1 s 1200 A, 30 s 450 A
Capacità di interruzione massima:	cos phi=0.45 (cos phi=0.35 per Ie > 100 A) a 440 V 1150 A, a 690 V 750 A
Tensione assegnata di isolamento (Ui):	acc. a IEC 60947-4-1 1000 V, acc. a UL/CSA 600 V
Tensione assegnata di resistenza agli urti (Uimp):	8 kV
Frequenza massima di commutazione elettrica:	(AC-1) 600 cicli all'ora, (AC-2 / AC-4) 150 cicli all'ora, (AC-3) 1200 cicli all'ora
Frequenza massima di commutazione meccanica:	3600 cicli all'ora
Tensione assegnata del circuito di controllo (Uc):	50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Funzionamento in corrente continua 100 ... 250 V
Consumo della bobina:	Valore medio di mantenimento 50 / 60 Hz 4 V·A, Valore medio di mantenimento CC 2 W
Perdita di potenza:	a condizioni di funzionamento nominali AC-1 per polo 7,6 W, AC-3 per polo 3 W
Tempo di funzionamento nominale:	Tra la disconnessione della bobina e la chiusura del contatto NC 19 ... 105 ms, Tra la connessione della bobina e la chiusura del contatto NO 42 ... 100 ms
Montaggio su guida DIN:	TH35-15 (binario di montaggio da 35 x 15 mm) acc. a IEC 60715
Montaggio con viti (non fornite):	2 viti M4 o 2 viti M6 disposte diagonalmente
Capacità di collegamento circuito principale:	Flessibile con terminale a manicotto 6 ... 50 mm²
Capacità di collegamento circuito di controllo:	Flessibile con terminale a manicotto 0.75 ... 2.5 mm²
Lunghezza di sguarnimento dei cavi:	Circuito di controllo 10 mm, Circuito principale 17 mm
Indice di protezione:	acc. a IEC 60529, IEC 60947-1, EN 60529 Terminali della bobina IP20, Terminali principali IP10
Cacciavite consigliato:	Pozidriv PZ
Coppia di serraggio:	Circuito di controllo 1.2 N·m, Circuito principale 6 N·m
Tipo di terminale:	Terminali a vite
Tipo di prodotto:	Contattore a blocco
