SCHNEIDER

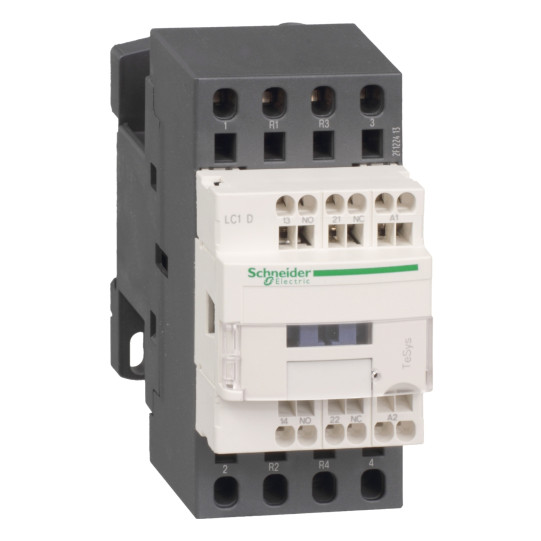

Cont 25A 2P 2R Res.48V Ac - LC1D2583E7
LC1D2583E7
Questo prodotto non è più disponibile. Contattaci per una soluzione sostitutiva adatta alle tue esigenze.
Informazioni tecniche
| Gamme de produits: | TeSys D |
|---|---|
| Gamme: | TeSys |
| Nom du produit: | TeSys D |
| Fonction produit: | Contacteur |
| Nom de l'appareil: | LC1D |
| Application du contacteur: | Charge résistive (AC-1) |
| Catégorie d'emploi: | AC-1 |
| Description des pôles: | 4P |
| Composition des pôles: | 2F+2O |
| [Ue] tension assignée d'emploi: | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi: | 40 A (à |
| Type de circuit de commande: | CA à 50/60 Hz |
| Tension circuit de commande: | 48 V CA 50/60 Hz |
| Contact auxiliaire: | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à CEI 60947 |
| Catégorie de surtension: | III |
| [Ith] courant thermique conventionnel: | 10 A à 40 A à |
| Pouvoir nominal d'enclenchement Irms: | 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| Pouvoir assigné de coupure: | 450 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible: | 240 A à 380 A à 50 A à 120 A à 100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer: | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-163 A gG à 40 A gG à |
| Impédance moyenne: | 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement: | Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié |
| Durée de vie électrique: | 1,4 Mcycles 40 A AC-1 à Ue |
| Puissance dissipée par pôle: | 3,2 W AC-1 |
| Couvercle de protection: | Avec |
| Support de montage: | RailPlatine |
| Normes: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit: | GOSTCSALROS (Lloyds register of shipping)DNVRINAGLBVCCCUL |
| Mode de raccordement: | Télécommande: bornes à ressort 1 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: bornes à ressort 2 câble(s) 2,5 mm²souple sans extrémité de câbleCircuit de puissance: bornes à ressort 1 câble(s) 10 mm²souple sans extrémité de câble |
| Temps de fonctionnement: | 12?22 ms fermeture4?19 ms ouverture |
| Niveau de fiabilité de la sécurité: | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique: | 15 Mcycles |
| Vitesse de commande maxi: | 3600 cyc/h à |
| Technologie bobine: | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande: | 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz |
| Puissance d'appel en VA: | 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C) |
| Consommation moyenne au maintien en VA: | 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C) |
| Dissipation thermique: | 2?3 W à 50/60 Hz |
| Type de contacts auxiliaires: | type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation: | 25 à 400 Hz |
| Courant commuté minimum: | 5 mA pour circuit de signalisation |
| Tension de commutation minimale: | 17 V pour circuit de signalisation |
| Temps de non-chevauchement: | 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO |
| Résistance d'isolement: | > 10 M? pour circuit de signalisation |
| Compatibilité du contact: | M6 |
| Code de compatibilité: | LC1D |
In breve
Riferimento LC1D2583E7
Nome del prodotto Cont 25A 2P 2R Res.48V Ac - LC1D2583E7
Gamma TeSys
