SCHNEIDER

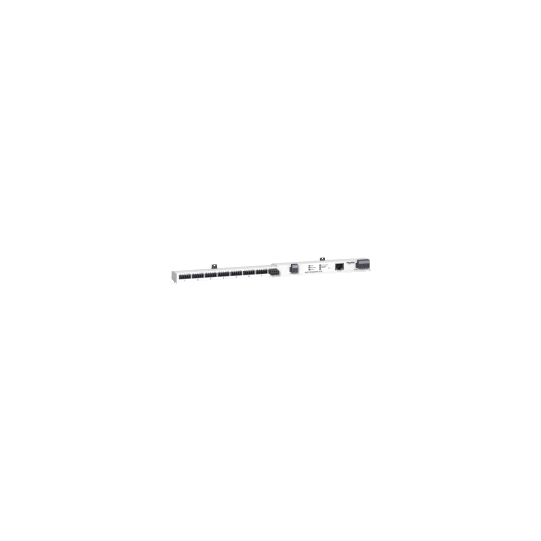

Acti 9 Smartlink SI B - Interfaccia monitoraggio/comando Modbus TCP/IP wireless - A9XMZA08
A9XMZA08
Questo prodotto non è più disponibile. Contattaci per una soluzione sostitutiva adatta alle tue esigenze.
Informazioni tecniche
| Gamma prodotto: | Acti 9 |
|---|---|
| Gamma: | Acti9 |
| Nome del prodotto: | Acti 9 Smartlink |
| Tipo di prodotto o componente: | Modulo di comunicazione intelligente |
| Nome dispositivo: | Smartlink SI B Ethernet |
| Applicazione: | Misura base Energia EMonitoraggio avanzato carico E, U, I, P, PFAllarme caricoComando caricoMonitoraggio stato interruttore |
| Ausiliari collegati: | Up to 7 wired devicesFino a 20 dispositivi wireless |
| Gruppo di vie: | 1 gruppo di 7 canali digitali1 gruppo di 1 canale analogico |
| Massima corrente fornita: | 1,5 A |
| Tensione nominale di alimentazione [Us] : | 24 V DC +/- 20 % |
| Connetività ai dispositivi: | Ingresso analogicoIngresso e uscita digitaleContatore di energia impulsivoSensore di monitoraggio wireless |
| Servizio di comunicazione: | Ethernet Modbus TCP/IP serverWeb server |
| Server web: | Compatibile BMSPagina web integrata |
| Mezzo di supporto trasmissione: | Radiofrequenza 2,4...2,4835 GHz PowerTag 20 |
| Servizi web: | Pagina web |
| I/O applicazione specifica: | Convertitore d'impulsiContatore totale impulsi |
|---|---|
| Tipo di protezione: | Protezione da cortocircuito per ingresso analogicoContro polarità inversa per alimentazione ausiliariContro polarità inversa per ingressoSovratensione a 33 V DC per uscita digitale |
| Immunità alle microinterruzioni: | 10 ms |
| Reset: | Reset di fabbrica su Lato frontale |
| Tipo ingresso/uscita: | 2 input per canale analogico2 input + 1 output per canale digitale |
| Tipo d'ingresso: | Corrente per ingresso analogico, 4...20 mATensione per ingresso analogico, 0...10 V DCCorrente sink per ingresso digitale, 24 V DC +/- 20 % a 2,5 mA |
| Massima corrente permanente: | 0,005 A per ingresso digitale |
| Errore precisione assoluta: | +/-1% del fondo scala per ingresso analogico 12 bit |
| Tempo filtraggio elettronico: | 2 ms dallo stato 0 allo stato 12 ms dallo stato 0 allo stato 1 |
| Tipo uscita: | Sorgente di corrente logica: 24 V - DC - 100 mA |
| Maximum voltage drop: | |
| Corrente di spunto: | 0,5 A per uscita digitale3 A per alimentazione |
| Segnalazione locale: | Comunicazione: 1 LED (giallo)NS (stato della rete): 1 LED (verde, arancione e rosso)Comunicazione (LK/ACT 10/100): 1 LED (verde e giallo)Stato: 1 LED (verde, arancione e rosso) |
| Posizione di montaggio: | Orizzontale e verticale su guida DIN |
| Colore: | Bianco (RAL 9003) |
| Posizione del collegamento: | Lato anteriore |
| Connessioni - morsetti: | Morsetto a molla Ti24 7 per ingresso/uscita digitale, ordinati separatamenteConnettore RJ45 1 per ETHERNET, ordinati separatamenteConnettore 1 per circuito di alimentazioneConnettore 1 per bus di comunicazioneConnettore 1 per ingresso analogico |
| Capacità di connessione a serraggio: | 2 x 0,25 mm² per Cavo schermato twistato, flessibile con estremità cavo per bus di comunicazione2 x 0,25 mm² per Cavo schermato twistato, flessibile senza estremità cavo per bus di comunicazione2 x 0,25 mm² per Cavo schermato twistato, rigido con estremità cavo per bus di comunicazione2 x 0,25 mm² per Cavo schermato twistato, rigido senza estremità cavo per bus di comunicazione2 x 0,25...2 x 1,5 mm² per Cavo schermato twistato, rigido con estremità cavo per ingresso analogico2 x 0,25...2 x 1,5 mm² per Cavo schermato twistato, rigido senza estremità cavo per ingresso analogico2 x 0,25...2 x 1,5 mm² per Cavo schermato twistato, flessibile con estremità cavo per ingresso analogico2 x 0,25...2 x 1,5 mm² per Cavo schermato twistato, flessibile senza estremità cavo per ingresso analogico1 x 0,5...1 x 1,5 mm², flessibile con estremità cavo per controllo1 x 0,5...1 x 1,5 mm², flessibile senza estremità cavo per controllo1 x 0,5...1 x 1,5 mm², rigido con estremità cavo per controllo1 x 0,5...1 x 1,5 mm², rigido senza estremità cavo per controllo2 x 0,2...2 x 1,5 mm², flessibile con estremità cavo per circuito di alimentazione2 x 0,2...2 x 1,5 mm², flessibile senza estremità cavo per circuito di alimentazione2 x 0,2...2 x 1,5 mm², rigido con estremità cavo per circuito di alimentazione2 x 0,2...2 x 1,5 mm², rigido senza estremità cavo per circuito di alimentazione |
| Lunghezza spelatura fili: | Controllo: 10 mmCircuito di alimentazione: 7 mmIngresso analogico: 7 mmBus di comunicazione: 7 mm |
| Tipo rete di comunicazione: | RS485 Modbus RTU master SUB-D 9 9,6...19,2 kbaudsEthernet Modbus TCP/IP server RJ45 10/100 Mbit/s |
| Passi 9 mm: | 0 utile |
| Altezza: | 22,5 mm |
| Larghezza: | 359 mm |
| Profondità: | 42 mm |
| Peso prodotto: | 180 g |
| Attrezzature fornite: | Set da 1 connectorSet da 1 bus connectorSet da 1 power supply connectorSet da 2 locking clips |
| Compatibilità gamma: | Acti9 iTL ausiliarioMulti 9 C60Linergy MulticlipActi9 iOF+SD 24Acti9 iACT24Acti9 iATL24PowerLogic contatore d'energia impulsivoPowerLogic contatore d'energia ModbusActi9 PowerTag sensore di monitoraggio wirelessActi9 RCA iC60Acti9 Acti9 iCT ausiliarioActi9 Acti9 iC60Acti9 Acti9 iIDActi9 Acti9 iSW-NAActi9 -Acti9 Acti9 C40Acti9 Acti9 DT40Acti9 Acti 9 DT60Acti9 Acti 9 I-NAActi9 Acti9 ITG40Acti9 -Acti9 Acti9 Reflex iC60 Ti24 connettore |
| Interfaccia per la messa in servizio: | ECOREACHPagina web |
| Codice compatibilità: | Acti 9 Smartlink IP |
In breve
Riferimento A9XMZA08
Nome del prodotto Acti 9 Smartlink SI B - Interfaccia monitoraggio/comando Modbus TCP/IP wireless - A9XMZA08
Gamma Acti 9
