ABB

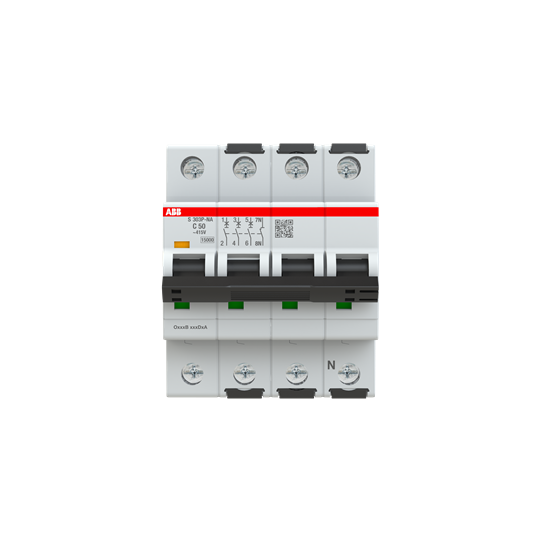

Disjoncteur S303P 25kA 3P+N C 50A - ABB2CDS383103R0504
ABB2CDS383103R0504
163,83 € HT
196,60 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Largeur en Nombre d'espacements modulaires : | 4.0 |
|---|---|
| Largeur nette du produit : | 70 mm |
| Hauteur nette du produit : | 88 mm |
| Profondeur / Longueur du produit : | 69 mm |
| Poids net du produit : | 0.496 kg |
| Profondeur d'encastrement (t2) : | 69 mm |
| Tension d'essai diélectrique : | 50/60 Hz-1 min |
|---|---|
| Pouvoir de coupure ultime en court-circuit (I cu ) : | (415 V AC) 25 kA,(440 V AC) 15 kA,(400 V) 25 kA |
| Connexion de l'alimentation électrique : | Arbitraire |
| Indication de la position du contact : | Rouge allumé / Vert éteint |
| Classe de limitation d'énergie : | 3 |
| Endurance électrique : | 20 000 cycles CA |
| Endurance mécanique : | 20 000 cycles |
| Nombre de poteaux protégés : | 3 |
| Nombre de pôles : | 3P+N |
| Couple de serrage : | 2,8 N·m |
| Type de borne à vis : | Terminal de levage de vérin bidirectionnel à sécurité intégrée |
| Marquage de l'actionneur : | E/S |
| Matériau de l'actionneur : | Groupe d'isolation II, noir, scellable |
| Tournevis recommandé : | Pozidriv 2 |
| Accessoires disponibles : | Oui |
| Capacité de connexion : | Jeu de barres 10 / 10 mm², Flexible avec embout 0,75 ... 25 mm², Flexible 0,75 ... 25 mm², Rigide 0,75 ... 35 mm², Toronné 0,75 ... 35 mm² |
| Taille d'installation : | selon DIN 43880 1 |
| Longueur de dénudage des fils : | 14 mm |
| Type de terminal : | Bornes à vis |
| Courbe de déclenchement : | C Tension nominale de fonctionnement |
| Courbe de déclenchement : | C |
| Tension nominale de fonctionnement : | selon IEC 60898-1 415 V AC - selon IEC 60898-1 415 V - selon IEC 60947-2 415 V AC |
| Tension de fonctionnement : | Maximum (tolérance incluse) 457 V AC - Maximum (tolérance incluse) 457 V DC - Minimum 12 V AC - Minimum 12 V DC |
| Tension d'isolation nominale (Ui) : | selon IEC/EN 60664-1 500 V |
| Tension de tenue aux chocs (Uimp) : | 6 kV |
| Type de tension d'entrée : | AC/DC |
| Courant nominal (In) : | 50 A |
| Pouvoir de coupure nominal : | (AC) 20 kA - (400 V) 20 kA |
| Fréquence nominale (f) : | 50 / 60 Hz |
| Perte de puissance : | 14.8 W dans des conditions nominales de fonctionnement par pôle 3.7 W |
| Catégorie de surtension : | IV |
En bref
Référence ABB2CDS383103R0504
Nom du produit Disjoncteur S303P 25kA 3P+N C 50A - ABB2CDS383103R0504
