ABB

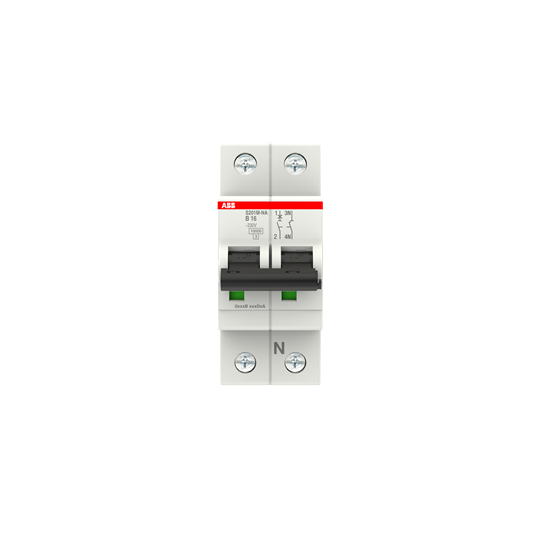

Disjoncteur S200M 1P+N B16 10kA NA - ABB2CDS271103R0165
ABB2CDS271103R0165
20,02 € HT
24,02 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Conformité RoHS : | Déclaration de conformité UE pour les peignes d'alimentation PS |
|---|---|
| Statut RoHS : | Conforme à la directive 2011/65/EU modifiée par 2015/863 |
| Date RoHS : | 2023-05-17 |
| Déclaration REACH : | Déclaration conforme au règlement REACH |
| Informations REACH : | Ne contient pas de substances à plus de 0,1 % en masse |
| Date REACH : | 2024-08-21 |
| SCIP : | a00ef5fb-4499-4756-b272-1173374c1a2b (Allemagne) |
| Conflict Minerals Reporting Template (CMRT) : | Inclus |
| Catégorie DEEE : | 5. Petits équipements (aucune dimension > 50 cm) |
| DEEE B2C / B2B : | Business to Business |
| Données techniques UL/CSA : | Tension maximale de fonctionnement UL/CSA |
| 277 V AC : | 6 kA 480Y / 277 V AC |
| Tension maximale de fonctionnement UL/CSA : | 60 V DC / 480Y/277 V AC |
| Capacité de coupure UL1077 : | |
| 277 V AC : | 6 kA |
| 480Y / 277 V AC : | 6 kA |
| 60 V DC : | 10 kA |
| Capacité de raccordement UL/CSA : | |
| Barre cuivre : | 14-8 AWG |
| Conducteur : | 14-4 AWG |
| Couple de serrage UL/CSA : | 18 in·lb |
| Caractéristique de déclenchement : | Courbe B |
|---|---|
| Nombre de pôles protégés : | 1 |
| Nombre total de pôles : | 1P+N |
| Tension de fonctionnement assignée : | 230 V AC (IEC 60898-1 / IEC 60947-2) |
| Tension maximale : | 253 V AC |
| Tension d?isolement assignée (Ui) : | 440 V |
| Tension de tenue aux chocs (Uimp) : | 4 kV (5 kV à 2000 m, 6.2 kV au niveau de la mer) |
| Fréquence assignée : | 50/60 Hz |
| Intensité assignée (In) : | 16 A |
| Capacité de coupure ultime (Icu) : | 25 kA (133 V AC), 15 kA (230/400 V AC) |
| Capacité de coupure de service (Ics) : | 18.8 kA (133 V AC), 7.5 kA (230 V AC) |
| Courant de court-circuit assigné : | 10 kA |
| Courant de court-circuit conditionnel (Inc) : | 15 kA |
| Catégorie de limitation d?énergie : | Classe 3 |
| Endurance électrique : | 10 000 à 20 000 cycles AC |
| Endurance mécanique : | 20 000 cycles |
| Connexion de l?alimentation : | Arbitrary |
| Indication de position des contacts : | Rouge ON / Vert OFF |
| Position des bornes neutres : | Droite |
| Couple de serrage : | 2.8 N·m |
| Type de bornes : | Bornes à vis, Cylindre à levée bidirectionnelle |
| Capacité de raccordement : | Barre de cuivre |
| Matériau de l?actionneur : | Groupe d?isolation II, noir, scellable |
| Marquage de l?actionneur : | I / O |
| Tournevis recommandé : | Pozidriv 2 |
| Accessoires disponibles : | Oui |
| Dimensions : | |
| Matériau du boîtier : | Groupe d?isolation II, RAL 7035 |
| Indice de protection : | IP20 / IP40 avec capot |
| Catégorie de surtension : | III |
| Degré de pollution : | 3 |
| Conditions environnementales : | Température ambiante de fonctionnement |
| Norme d?installation : | DIN 43880 |
| Largeur : | 35 mm (2 modules DIN) Hauteur |
| Barre de cuivre : | 10 mm² |
| Souple avec embout : | 0.75 à 25 mm² |
| Souple : | 0.75 à 25 mm² |
| Rigide ou toronné : | 0.75 à 35 mm² |
En bref
Référence ABB2CDS271103R0165
Nom du produit Disjoncteur S200M 1P+N B16 10kA NA - ABB2CDS271103R0165
