La compréhension des symboles électriques constitue un prérequis fondamental pour tout professionnel ou particulier s’intéressant à l’électricité. Le symbole disjoncteur différentiel occupe une place centrale dans les schémas d'installation électrique. Cette représentation graphique standardisée facilite la lecture des plans et garantit une sécurité optimale.
Qu'est-ce qu'un disjoncteur différentiel ?
Le disjoncteur différentiel combine protection différentielle et magnétothermique dans un seul appareil modulaire. Cet équipement détecte les fuites de courant vers la terre tout en protégeant contre les surcharges. Sa fonction principale consiste à surveiller continuellement la différence entre courant entrant et sortant.
Cette surveillance permanente permet de détecter instantanément toute anomalie dans l'installation électrique. Le composant réagit dès qu'une fuite de courant dépasse le seuil de sensibilité programmé. L'appareil commande alors l'ouverture du circuit pour protéger personnes et équipements.
Le principe de fonctionnement repose sur la comparaison des intensités circulant dans les conducteurs. Un transformateur différentiel mesure en permanence cette différence de courant. Lorsque l'équilibre se rompt, le dispositif de protection déclenche automatiquement la coupure.
Types de disjoncteurs différentiels
Les normes électriques définissent plusieurs types de disjoncteurs différentiels selon leurs applications spécifiques. Le type AC détecte uniquement les courants alternatifs de fuite vers la terre. Cette version standard convient aux circuits d'éclairage et aux prises électriques classiques.
Le type A élargit la détection aux courants continus pulsés et alternatifs. Cette technologie s'impose pour les équipements générant du courant continu comme les lave-linges. Les plaques de cuisson et véhicules électriques nécessitent également cette protection renforcée.
Le type Asi offre une immunité supérieure aux déclenchements intempestifs. Cette version super immunisée convient aux installations sensibles aux micro-coupures. Les circuits informatiques et systèmes d'éclairage électroniques bénéficient de cette stabilité accrue.
Le type B s'adapte aux installations triphasées avec risques de courants différentiels complexes. Les variateurs de vitesse et onduleurs justifient cette protection spécialisée. Cette technologie avancée détecte tous types de courants de défaut.
Symboles associés aux disjoncteurs différentiels
Un rectangle : corps de l’appareil.
Contacts obliques : fonction de coupure.
Cercle avec trait ondulé : protection différentielle.
Bobine stylisée : protection magnétique (contre court-circuit).
Rectangle denté : protection thermique (contre surcharge).

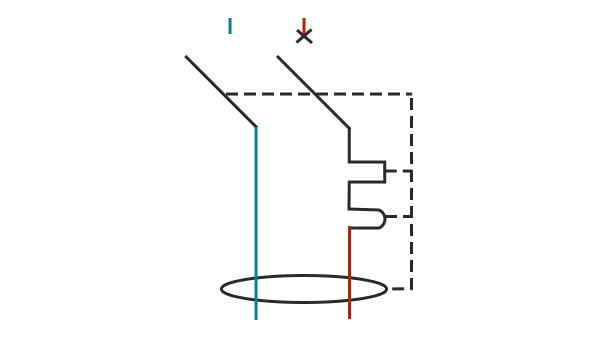

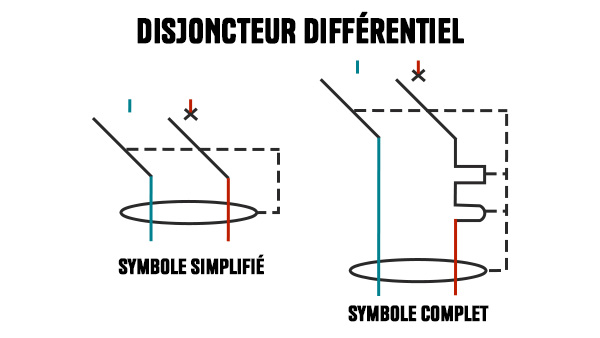

La représentation graphique du disjoncteur différentiel associe plusieurs éléments symboliques distincts. Le rectangle principal matérialise le corps de l'appareil dans le schéma électrique. Les contacts mobiles figurent par des traits obliques indiquant la fonction de coupure.
Le symbole différentiel se caractérise par un cercle traversé d'un trait ondulé. Cette représentation universelle identifie immédiatement la fonction de protection différentielle. Le transformateur toroïdal apparaît parfois sous forme de cercle avec enroulement schématique.
Chaque borne correspond à un conducteur spécifique de l'installation électrique. La phase et le neutre possèdent leurs emplacements dédiés.
Le déclencheur magnéto-thermique s'identifie par des symboles complémentaires spécifiques. Un rectangle denté représente la protection thermique contre les surcharges prolongées. Une bobine schématisée symbolise la protection magnétique contre les courts-circuits.
Normalisation des symboles électriques

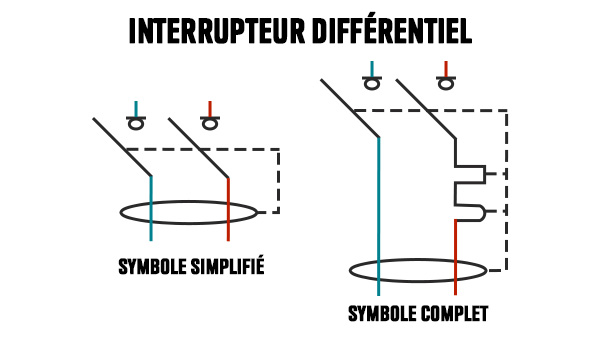

La seule différence entre le symbole du disjoncteur différentiel et celui de l'interrupteur différentiel réside dans les petits cercles aux extrémités pour l’interrupteur différentiel.
La norme CEI 60617 standardise internationalement tous les symboles des schémas électriques. Cette harmonisation garantit une compréhension universelle des représentations graphiques. Les symboles disjoncteur différentiel respectent scrupuleusement ces codes internationaux.
La normalisation française NF EN 60617 transpose ces standards au niveau national. Cette adaptation assure la cohérence avec les pratiques européennes et internationales. Les professionnels français utilisent donc des symboles reconnus mondialement.
Chaque élément du symbole disjoncteur différentiel possède une signification précise et codifiée. La position des contacts indique l'état normal de l'appareil dans l'installation. Les dimensions relatives respectent des proportions définies par les normes.
La couleur peut apporter des informations complémentaires sur certains schémas électriques spécialisés. Cependant, la forme reste l'élément principal d'identification du composant électrique. Cette approche garantit la lisibilité même sur des documents en noir et blanc.
Lecture et interprétation des tableaux électriques
L'interprétation correcte des schémas nécessite une connaissance approfondie de la symbolique électrique. Le symbole disjoncteur différentiel s'insère dans une logique globale de représentation. Sa position dans le schéma indique son rôle dans l'architecture électrique.
La lecture d'un tableau électrique commence par l'identification de l'arrivée générale. Les différents départs se répartissent ensuite selon une logique fonctionnelle claire. Chaque circuit bénéficie de sa protection spécifique adaptée aux équipements alimentés.
Les schémas électriques utilisent différentes vues selon leur finalité technique. Le schéma unifilaire simplifie la représentation pour une vue d'ensemble. Le schéma multifilaire détaille toutes les connexions pour la réalisation pratique.
La compréhension des symboles facilite grandement l'intervention sur les installations électriques. Un professionnel formé identifie immédiatement les protections présentes dans un tableau. Cette rapidité d'analyse améliore l'efficacité et la sécurité des interventions.
Formation et application des symboles électriques
La maîtrise des symboles électriques s'acquiert par une formation théorique et pratique. Les écoles techniques intègrent cette connaissance dans leurs cursus électrotechniques. La mise à jour régulière des connaissances suit l'évolution des normes.
L'application pratique des symboles intervient dès la conception des installations électriques. Les bureaux d'études utilisent des logiciels spécialisés intégrant la symbolique normalisée. Cette approche informatisée garantit la cohérence et la conformité des représentations.
Les électriciens utilisent quotidiennement ces symboles pour interpréter les schémas d'installation. La lecture rapide des plans conditionne l'efficacité des interventions de maintenance. Une bonne connaissance symbolique réduit significativement les risques d'erreur.
La formation continue accompagne l'évolution des technologies et des normes électriques. Les nouveaux symboles apparaissent avec l'innovation technologique dans le domaine électrique. Cette adaptation permanente maintient la pertinence de la symbolique normalisée.
L'expertise dans la lecture des symboles différencie le professionnel qualifié de l'amateur. Cette compétence technique garantit la sécurité des personnes et des installations. L'investissement dans cette formation se révèle rapidement rentable pour tout professionnel.
La symbolique du disjoncteur différentiel évolue avec les innovations technologiques du secteur. Les fabricants comme Schneider Electric et Legrand proposent des solutions toujours plus performantes. Ces évolutions s'accompagnent parfois de nouvelles représentations symboliques adaptées.
