SCHNEIDER

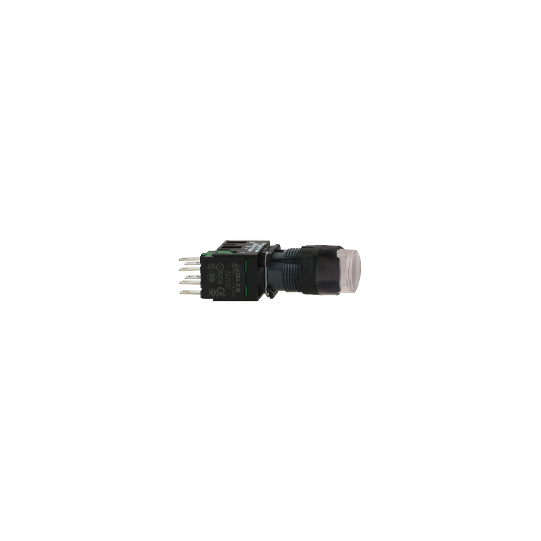

Harmony XB6 - bouton-pous. lum. - Ø16mm - à imp. affleurant - 24V - 1F - blanc - XB6AW1B1B
XB6AW1B1B
30,48 € HT
36,58 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Harmony XB6 |
|---|---|
| Fonction produit : | Bouton-poussoir lumineux complet |
| Nom de l'appareil : | XB6 |
| Matériau de la collerette : | Plastique |
| Diamètre de fixation : | 16 mm |
| Vente par quantité indivisible : | 1 |
| Forme de la tête de l'unité de signalisation : | Rond |
| Type d'unité de commande : | Rappel à ressort |
| Profil de l'unité de commande : | Blanc affleurant non marqué |
| Description des contacts : | 1 "F" |
| Fonctionnement des contacts : | À action dépendante |
| Mode de raccordement : | Connecteurs Faston (2,8 x 0,5 mm) |
| Source lumineuse : | LED |
| Culot de lampe : | Tout LED |
| [Us] tension d'alimentation : | 12...24 V CA/CC |
| Largeur hors tout CAO : | 18 mm |
|---|---|
| Hauteur hors tout CAO : | 18 mm |
| Profondeur hors tout CAO : | 57 mm |
| Description des bornes ISO n°1 : | (13-14)NO |
| Poids : | 0,022 kg |
| Position de montage : | Toutes positions |
| Ouverture positive : | Avec ouverture positive se conformer à EN/CEI 60947-5-1 appendix K |
| Course d'actionnement : | 1 mm (état électrique modifié par "F")3,5 mm (course totale) |
| Force d'actionnement maxi : | 3.5 N état électrique modifié par ''F'' |
| Matériau des contacts : | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits : | 6 A cartouche fusible type gG |
| [Ui] tension assignée d'isolement : | 250 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV se conformer à EN/IEC 60947-1 |
| [Ie] courant assigné d'emploi maximal : | 0,125 à 120 V, AC-15, B300 se conformer à EN/IEC 60947-5-11,5 A à 240 V, AC-15, B300 se conformer à EN/IEC 60947-5-10,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique : | 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 appendix C1000000 cycle, DC-13 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 appendix C |
| Fiabilité électrique : | ? = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% se conformer à IEC 60947-5-4 |
| Type de signalisation : | Fixe |
| Limites de la tension d'alimentation : | 6?30 V CA/CC |
| Consommation électrique : | 15 mA |
| Tenue aux ondes de choc : | 1 kV contact direct se conformer à IEC 61000-4-52 kV dans l'air se conformer à IEC 61000-4-5 |
En bref
Référence XB6AW1B1B
Nom du produit Harmony XB6 - bouton-pous. lum. - Ø16mm - à imp. affleurant - 24V - 1F - blanc - XB6AW1B1B
