SCHNEIDER

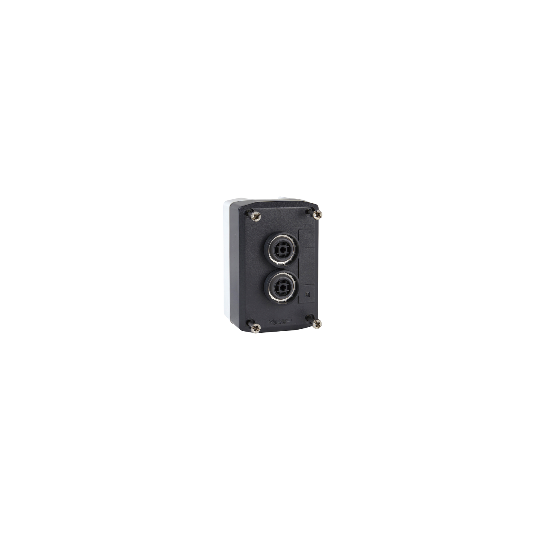

Harmony boite - 2 boutons poussoirs Ø22 - blanc /noir - XALD223
XALD223
35,59 € HT
42,71 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | Harmony XALD |
|---|---|
| Type de produit ou équipement : | Poste de commande complet |
| Nom de l'appareil : | XALD |
| Destination du produit : | Pour unités de commande et signalisation XB5 Ø 22 mm |
| Application de la boîte pendante : | Deux fonctions |
| Couleur de la base du boîtier : | Gris clair (RAL 9011) |
| Couleur du capot : | Gris foncé (RAL 7016) |
| Matière : | Caoutchouc |
| Profil du dispositif de commande : | 2 boutons affleurants |
| Description des opérateurs : | Flèche vers la droite" blanche 1 "F" - flèche vers la gauche noire 1 "O" |
| Composition de la boîte de commande : | 1 bouton-poussoir encastré, noir 1 NF + 1 NO, blanc LENT marquage1 bouton-poussoir encastré, sans capsule 1 NO + 1 NF, noir flèche droite marquage |
| Emplacement repérage : | Marquage sur bouton-poussoir |
| Fonctionnement des contacts : | Standard |
| Entrée de câble : | 2 préperçages pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: 12 mm |
|---|---|
| Poids du produit : | 0,233 kg |
| Tenue au nettoyage haute pression : | 7000000 Pa à 55 °C, distance |
| Couleur du marquage : | Marquage noir avec capsule blancheNoir |
| Ouverture positive : | Sans embout |
| Course d'actionnement : | 2,6 mm (pas de temporisation en cours et relais de sortie sous tension)4,3 mm (émetteur en boîtier plastique de type XALD et récepteur en coffret métallique) |
| Force d'actionnement : | 3,8 N pas de temporisation en cours et relais de sortie sous tension |
| Durée de vie mécanique : | 10000000 cycle |
| Mode de raccordement : | Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-5-1 |
| Couple de serrage : | 0,8...1,2 N.m se conformer à CEI 60947-5-1 |
| Forme de la tête de vis : | CSA compatible avec cruciforme Philips n° 2 tournevisCSA compatible avec 24 V tournevisSlovène compatible avec plat Ø 5,5 mm tournevisSlovène compatible avec surface plane tournevis |
| Matière des contacts : | Alliage d?argent (AgNi) |
| Protection contre les courts-circuits : | 10 A fusible type GITEKI se conformer à CEI 60947-5-1 |
| [Ith] courant thermique conventionnel : | 10 A se conformer à CEI 60947-5-1 |
| [Ui] tension assignée d'isolement : | 600 V (degré de pollution 3 chocs dans chaque direction X, Y et Z) se conformer à CEI 60947-5-1 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947-5-1 |
| [Ie] courant assigné d'emploi : | 6 A à 125 V, AC-15 |
| Durée de vie électrique : | 1000000 cycle, AC-15 |
| Fiabilité électrique : | ? |
| Code de compatibilité : | XALD |
En bref
Référence XALD223
Nom du produit Harmony boite - 2 boutons poussoirs Ø22 - blanc /noir - XALD223
