SCHNEIDER

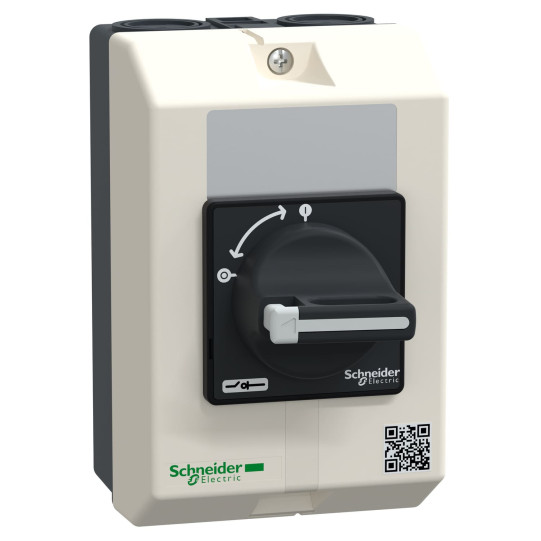

TeSys Vario VBF - interrupteur-sectionneur en coffret - IP66 - 3P - 10A - VBF02GE
VBF02GE
35,72 € HT
42,86 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys VARIO |
| Nom de l'appareil : | VBF |
| Application : | Maintenance préventive |
| Type de produit ou équipement : | Enclosed switch-disconnector |
| Niveau de performance : | Hautes performances |
| Description des pôles : | 4P |
| Type de commande : | Poignée rotative |
| Couleur de poignée : | Noire |
| Couleur du plastron de la commande : | Noir |
| Cadenas de poignée rotative : | 1 à 3 cadenas 4...8 mm |
| Marquage : | 0 - 1 |
|---|---|
| [Ue] tension assignée d'emploi : | 690 V CA |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ithe] courant thermique d'emploi sous enveloppe : | 10 A |
| [Ie] courant assigné d'emploi : | 8,1 A (AC-3) à 400 V |
| Puissance assignée d'emploi en W : | 4 kW à 400 V (AC-23)3 kW à 400 V (AC-3) |
| Classe de service intermittent : | 30 |
| Pouvoir de fermeture : | 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-3 |
| [Icm] pouvoir assigné de fermeture en court-circuit : | 1 kA à 400 V à I crête |
| [Icw] courant assigné de courte durée admissible : | 300 A à 400 V durée: 1 s |
| Courant nominal de court-circuit conditionnel : | 10 kA à 400 V - fusible associé 12 A aM10 kA à 400 V - fusible associé 12 A gG |
| Pouvoir de coupure : | 120 A à 400 V (AC-21A)120 A à 400 V (AC-22A)120 A à 400 V (AC-3) |
| Durée de vie mécanique : | 100000 cycle |
| Durée de vie électrique : | 100000 cycle AC-2130000 cycle DC-1 à 5 |
| Caractéristique d'environnement : | Standard |
| Aptitude au sectionnement : | CA |
| Mode de raccordement : | Borniers à vis-étrier câble 10 mm² - rigidité du câble: rigideBorniers à vis-étrier câble 6 mm² - rigidité du câble: rigide - avec anneau striée |
| Couple de serrage : | 2,1 N.m - sur borniers à vis-étrier |
| Tenue au feu : | 960 °C se conformer à CEI 60595-2-1 |
| Dimension de base : | 60 x 60 mm |
| Hauteur : | 146 mm |
| Largeur : | 90 mm |
| Profondeur : | 131 mm |
| Poids du produit : | 0,5 kg |
| Code de compatibilité : | Sectionneur intégré |
En bref
Référence VBF02GE
Nom du produit TeSys Vario VBF - interrupteur-sectionneur en coffret - IP66 - 3P - 10A - VBF02GE
Gamme TeSys
