SCHNEIDER

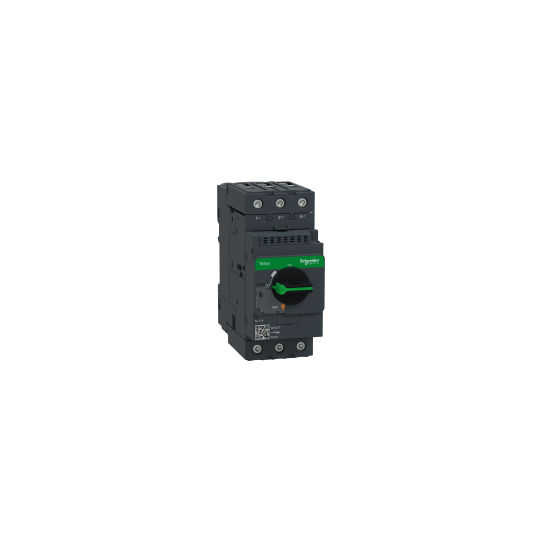

TeSys GV - disjoncteur magnétique - 73A - 3P - Everlink
GV3L73
153,12 € HT
183,74 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys GV3 |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys GV3 |
| Nom de l'appareil : | GV3L |
| Fonction produit : | Disjoncteur |
| Fonction de l?appareil : | Moteur |
| Description des pôles : | 3P |
| Type de réseau : | CA |
| Catégorie d'emploi : | Catégorie A se conformer à CEI 60947-2AC-3 se conformer à IEC 60947-4-1 |
| Fréquence réseau : | 50/60 Hz |
| Pouvoir de coupure : | 50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz50 kA Icu à 400/415 V CA 50/60 Hz65 kA Icu à 230/240 V CA 50/60 Hz |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 100 % à 230/240 V CA 50/60 Hz50 % à 500 V CA 50/60 Hz50 % à 690 V CA 50/60 Hz60 % à 400/415 V CA 50/60 Hz60 % à 440 V CA 50/60 Hz |
| Type de déclencheur : | Magnétique |
| Courant de déclenchement magnétique : | 1120 A |
| Mode de fixation : | Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec 3 x vis M4) |
|---|---|
| Position de montage : | Toutes positions |
| Puissance moteur kW : | 37 kW à 400/415 V CA 50/60 Hz55 kW à 690 V CA 50/60 Hz45 kW à 500 V CA 50/60 Hz |
| Type de commande : | Bouton rotatif |
| [In] courant assigné d'emploi : | 73 A |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement : | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV CEI 60947-2 |
| Puissance dissipée par pôle : | 8 W |
| Endurance mécanique : | 50000 cycle |
| Durée de vie électrique : | 20000 cycle pour AC-3 à 415 V In |
| Vitesse de commande maximale : | 25 cyc/h |
| Connecteur direct : | Sans |
| Mode de raccordement : | Connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² rigideConnecteurs à vis BTR EverLink 2 câble(s) 1?25 mm² rigideConnecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 2 câble(s) 1?25 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² soupleConnecteurs à vis BTR EverLink 2 câble(s) 1?25 mm² souple |
| Couple de serrage : | 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm² |
| Robustesse mécanique : | Chocs: 30 Gn pour 11 ms ouvert se conformer à CEI 60068-2-27Vibrations: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Chocs: 5 Gn pour 11 ms fermé se conformer à CEI 60068-2-27 |
| Aptitude au sectionnement : | Oui se conformer à IEC 60947-1 |
| Hauteur : | 132 mm |
| Largeur : | 55 mm |
| Profondeur : | 136 mm |
| Poids du produit : | 0,96 kg |
| Couleur : | Gris (SE GRIS 6)Vert (SE VERT 2) |
| Code de compatibilité : | GV3L |
En bref
Référence GV3L73
Nom du produit TeSys GV - disjoncteur magnétique - 73A - 3P - Everlink
Gamme TeSys
Fonction de l'appareil Moteur
