SCHNEIDER

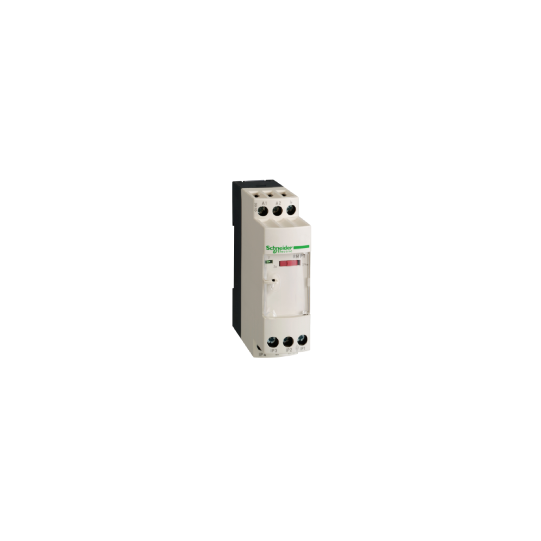

Zelio Analog - émetteur température 40-40°C/40-104°F pour sondes Optimum Pt100 - RMPT13BD

RMPT13BD

Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.

En bref
Caractéristiques
Détails
Infos
Rappel
Nous recommandons

Informations techniques

Gamme de produits :	Zelio Analog
Fonction produit :	Convertisseur pour sondes Pt100 Optimum
Type d'entrée analogique :	Sonde de température - 40...40 °C/- 40...104 °F Pt 100 2, 3 ou 4 fils
Type de sortie analogique :	Courant 4...20 mA <,= 500 Ohm Tension 0...10 V >,= 100 kOhm

Type de protection :	Protection contre inversion de polarité sur l'alimentation électrique Protection contre inversion de polarité à la sortie Protection contre court-circuit à la sortie Protection contre surtension en sortie (+/- 30 V)
Tension de sorties analogiques :	-15...-11 V quand no input or input wire broken 11...15 V quand no input or input wire broken
Fonction de sortie analogique :	0...-30 mA quand no input or input wire broken 22...30 mA quand no input or input wire broken
[Us] tension d'alimentation :	24 V CC non isolé +/- 20 %
Consommation électrique :	<,= 40 mA pour sortie tension <,= 60 mA pour sortie courant
Signalisation locale :	LED vert (puissance ON)
Erreur de mesure :	+/-0,5% de l'échelle complète (3 ou 4 fils)à 20 °C +/- 1 % de l'échelle (2 fils)à 20 °C +/- 10 % pleine échelleà 20 °C (interférence électromagnétique de 10 V/m)
Précision de répétition :	+/- 0,2 % de la pleine échelleà 20 °C +/- 0,6 % pleine échelleà 60 °C
Coefficient de température :	150 ppm/°C
Résistance maximum du câblage :	0.2 Ohm connexion dans 2 fils
Capacité de serrage des bornes :	2 x 1,5 mm² 1 x 2,5mm²
Couple de serrage :	0.6?1.1 N.m
Marquage :	CE
Tenue aux ondes de choc :	0.5 kV pour 1,2/50 µs conformément à IEC 61000-4-5
[Ui] tension assignée d'isolement :	2000 V
Mode de fixation :	Clip-on, rail DIN symétrique 35 mm Fixe, platine de montage
Données de fiabilité de la sécurité :	B10d = 40564 MTTFd = 43,9 années
Poids :	0.12 kg

Compatibilité électromagnétique :	Décharge électrostatique (niveau de test: 6 kV, niveau 3 - décharge par contact) conformément à IEC 6100-4-11 Décharge électrostatique (niveau de test: 8 kV, niveau 3 - décharge dans l'air) conformément à IEC 6100-4-11
Normes :	EN/IEC 60584-1 EN/IEC 60947-1 EN/IEC 60751 DIN 43760
Certifications du produit :	GL CSA UL
Degré de protection IP :	IP20 bornier IP50 enveloppe
Tenue au feu :	850 °C conformément à IEC 60695-2-1 850 °C conformément à UL
Tenue aux chocs mécaniques :	50 gn pour 11 ms conformément à IEC 60068-2-27
Tenue aux vibrations :	5 gn (f = 10?100 Hz) conformément à IEC 60068-2-6
Tenue aux transitoires rapides :	1 kV sur entrée-sortie conformément à IEC 61000-4-4 2 kV sur alimentation électrique conformément à IEC 61000-4-4
Perturbation radiée/conduite :	CISPR11 CISPR22 groupe 1- classe B
Température ambiante pour le stockage :	-40?85 °C
Température de fonctionnement :	0?50 °C (montage juxtaposé) 0?60 °C (espacement de 2 cm)
Degré de pollution :	2 conformément à IEC 60664-1
Période :	18 mois

Code EAN :	3389110108934
Contexte :	Les convertisseurs analogiques de la gamme Zelio Analog convertissent des signaux issus de capteurs ou de mesures électriques, en signaux standardisés, compatibles avec les plate-formes d'automatismes et les régulateurs. Ils permettent également d'augmenter la distance de connexion entre une capteur et l'équipement d'acquisition de mesure. Large gamme de température. Tension 24 VDC. Gamme de sortie : 0...10V/ 0...20mA / 4...20mA. Conformité aux normes UL / CSA / GL / CE.
Substitution :	Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.
