SCHNEIDER

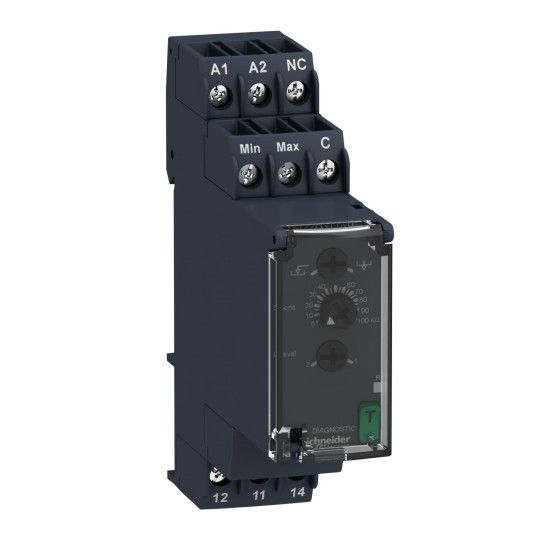

Harmony Control RM22 - relais contrôle de niveau - 1OF - 380 à 415Vca - RM22LG11MT
RM22LG11MT
76,87 € HT
92,24 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement - Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | Relais de contrôle Harmony |
|---|---|
| Type de relais : | Relais de contrôle de niveau |
| Type de produit ou équipement : | Relais de contrpole de niveau |
| Nom du relais : | RM22L |
| Paramètres surveillés par le relais : | Détection par sondes résistives |
| Type de temporisation : | Sans |
| Capacité de commutation en VA : | 2000 VA |
| Courant commuté minimum : | 10 mA à 600 V DC-12 |
| Courant commuté maximum : | 8 A CA |
| Catégorie d'emploi : | AC-15 |
| Description des contacts : | 1 F/O |
| Raccordement : | Interrupteur de fin de course à vis |
| [Uc] tension circuit de commande : | 380...480 V |
| [In] courant assigné d'emploi : | 8 A |
| Tension de coupure maximale : | 250 V CA |
|---|---|
| [Us] tension d'alimentation : | Fonction de test à 3 bornes CC 2 phases non self-powered |
| Limites de la tension d'alimentation : | 323...456,5 V CA/CC |
| Contacts de sortie : | 2 "OF" |
| Courant de sortie nominal : | 8 A |
| Temporisation à la mise sous tension : | 0,6 s |
| Tension maximale d'électrode : | 12 V CA/CC |
| Courant maximal d'électrode : | 1 mA |
| Précision de répétition : | +/- 2 % pour temporisation |
| Erreur de mesure : | 0,05 %/°C avec variation de température |
| Distance maximale entre les appareils : | 1000 m entre sonde et temporisation |
| Echelle de sensibilité : | 5...100 kOhm St (sensibilité normale) |
| Réglage de sensibilité : | 5...100 % |
| Courant d'alimentation maximal des détecteurs : | 1 mA |
| Capacité du câble : | 1 nF à HS (Haute Sensibilité) pour câble de sonde2,2 nF à St (sensibilité normale) pour câble de sonde4,7 nF à LS (faible sensibilité) pour câble de sonde |
| Catégorie de surtension : | IV conforming to CEI 60715 |
| Isolement : | Entre alimentation et mesure |
| Mode de raccordement : | Jonction à ressorts, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutJonction à ressorts, noir (1/2 AA) rigide avec anneau striéeJonction à ressorts, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutJonction à ressorts, 1 x 0,2 à 1 x 2,5 mm² (AWG 24...AWG 14) rigide avec anneau striée |
| Couple de serrage : | 0,6...1 N.m se conformer à CEI 60947-5-1 |
| Matière du boîtier : | Plastique auto-extinguible |
| Support de montage : | Rail DIN 35 mm se conformer à CEI 60947-1 |
| Position de montage : | Toutes positions |
| Durée de vie électrique : | 100000 cycle |
| Durée de vie mécanique : | 10000000 cycle |
| Matière des contacts : | Sans cadmium |
| Plage de mesure : | 5...100 kOhm |
| Données de fiabilité de la sécurité : | MTTFd - 125,5 annéesB10d = 120000 |
| Largeur : | 22,5 mm |
| Type de commande : | With test button |
| Poids du produit : | 0,1 kg |
| Fonctionnalité : | Détection de sonde résistive |
| Code de compatibilité : | RM22 |
En bref
Référence RM22LG11MT
Nom du produit Harmony Control RM22 - relais contrôle de niveau - 1OF - 380 à 415Vca - RM22LG11MT
