SCHNEIDER

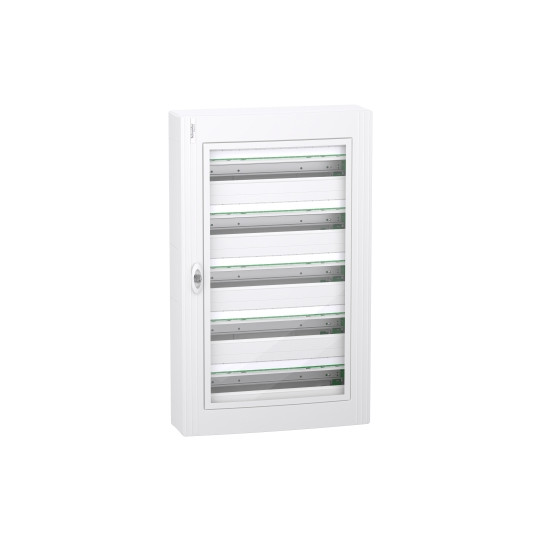

PrismaSeT XS - coffret saillie - 5R - 24M - Porte Transparente - LVSXR524
LVSXR524
Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.
Informations techniques
| Gamme : | PrismaSeT |
|---|---|
| nom du produit : | XS |
| Type de produit ou de composant : | Coffret |
| type de coffret : | Boîtier de distribution |
| Installation du coffret : | Surface |
| Largeur : | 550 mm |
|---|---|
| Hauteur : | 900 mm |
| Profondeur : | 168 mm |
| Profondeur interne : | 155 mm |
| Nombre de modules de 18 mm par rangée : | 24 |
| Nombre de rangées horizontales : | 5 |
| Nombre total de modules de 18 mm : | 120 |
| Pas de 9 mm : | 240 |
| Classe d'isolation électrique : | Classe II |
| Équipement fourni : | 5 étiquette d'identification - 5 protège-étiquette - 1 bornier - 2 obturateur fractionnable - 1 porte - 4 matériel de fixation de câble - 5 Rail DIN - 1 plaque arrière |
| Type de plastron : | Modulaire |
| Type de porte : | Transparent |
| Type de rail : | DIN symétrique |
| Description châssis : | Sans platine de montage |
| Puissance dissipée en W : | 94 W |
| [In] Courant assigné d'emploi : | 125 A |
| [Ui] Tension assignée d'isolement : | 400 V |
| Entrée de câble : | Câble ou tube - Plaques découpées - Jonction - Plaques amovibles |
| Nombre de borniers : | 1 terre avec 48 départs |
| Départs du bornier répartiteur : | 6 x 25 mm² + 42 x 4 mm² pour terre |
| Mode de raccordement : | Connexion à vis (terre) , 6,0 6?25 mm²-Clipsable (terre) , 42,0 1,5?4 mm² (souple)-Clipsable (terre) , 42,0 6 mm² (rigide ou toronné) |
| Description des verrouillages optionnels : | Option verrou |
| Matière du coffret : | Partie arrière: métal - Coffret: techno plastique - Plaque avant: techno plastique - Porte: verre |
| Poids du produit : | 19,490 kg |
| Couleur : | Coffret: blanc (RAL 9003) - Plaque avant: blanc (RAL 9003) - Porte: incolore |
| Segment de marché : | Résidentiel - Petits bâtiments |
En bref
Référence LVSXR524
Nom du produit PrismaSeT XS - coffret saillie - 5R - 24M - Porte Transparente - LVSXR524
