SCHNEIDER

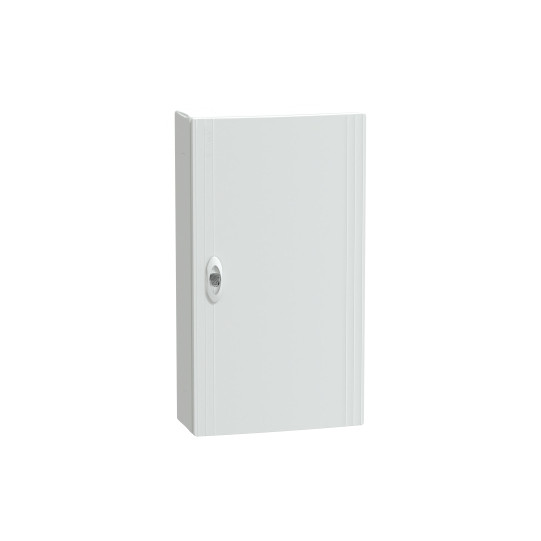

PrismaSeT XS - Coffret saillie - 3R - 13M - Porte Pleine- LVSXQ313
LVSXQ313
Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.
Informations techniques
| Gamme : | PrismaSeT |
|---|---|
| Nom du produit : | XS |
| Type de produit ou équipement : | Boîtier |
| Type d'extensibilité : | Coffret de répartition |
| Installation du coffret : | En saillie |
| Largeur : | 336 mm |
|---|---|
| Hauteur : | 600 mm |
| Profondeur : | 151 mm |
| Profondeur interne : | 135 mm |
| Nombre de modules de 18 mm par rangée : | 13 |
| Nombre de rangées horizontales : | 3 |
| Nombre total de modules de 18 mm : | 39 |
| Pas de 9 mm : | 78 |
| Classe d'isolation électrique : | Classe II |
| Équipement fourni : | 3 étiquette d'identification - 3 protège-étiquette - 1 bornier - 1 obturateur fractionnable - 1 porte -3 Rail DIN - 1 plaque arrière |
| Type de plastron : | Modulaire |
| Type de porte : | Transparent |
| Type de rail : | DIN symétrique |
| Description châssis : | Sans platine de montage |
| Puissance dissipée en W : | 45 W |
| [In] Courant assigné d'emploi : | 90 A |
| [Ui] Tension assignée d'isolement : | 400 V |
| Entrée de câble : | Câble ou tube - Plaques découpées - Jonction - Plaques amovibles |
| Nombre de borniers : | 1 terre avec 22 départs |
| Départs du bornier répartiteur : | 11 x 16 mm² + 11 x 6 mm² pour terre |
| Mode de raccordement : | Connexion à vis (terre) , 11 x 10?16 mm²- 11 x 6 mm² (souple) |
| Description des verrouillages optionnels : | Option verrou |
| Matière du coffret : | Partie arrière: techno plastique - Coffret: techno plastique - Plaque avant: techno plastique - Porte: techno plastique |
| Poids du produit : | 4,100 kg |
| Couleur : | Coffret: blanc (RAL 9003) - Plaque avant: blanc (RAL 9003) - Porte: fumé |
| Segment de marché : | Résidentiel - Petits bâtiments |
En bref
Référence LVSXQ313
Nom du produit PrismaSeT XS - Coffret saillie - 3R - 13M - Porte Pleine- LVSXQ313
