SCHNEIDER

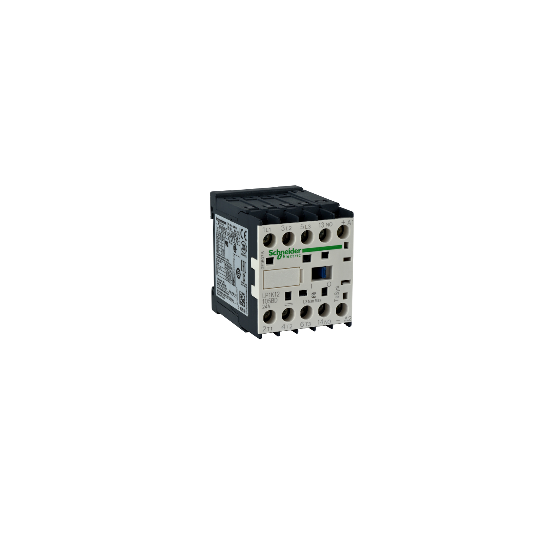

TeSys LP1K - contacteur - 3P - AC-3 440V - 12A - bobine 220Vcc - LP1K12015MD
LP1K12015MD
Ce produit n'est plus disponible. Contactez-nous pour une solution de remplacement adaptée à vos besoins.
Informations techniques
| Gamme de produits : | TeSys K |
|---|---|
| Gamme : | TeSys |
| Fonction produit : | Contacteur |
| Nom du produit : | TeSys K |
| Nom abrégé de l'appareil : | LP1K |
| Fonction de l'appareil : | Contrôle |
| Application du contacteur : | Commande du moteurCharge résistive |
| Catégorie d'emploi : | AC-1AC-3AC-4 |
|---|---|
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi : | 20 A (16 A (12 A à |
| Type de circuit de commande : | CC standard |
| Tension circuit de commande : | 220 V CC |
| Puissance moteur kW : | 3 kW à 220...230 V CA 50/60 Hz AC-32.2 kW à 400 V CA 50/60 Hz AC-45.5 kW à 440 V CA 50/60 Hz AC-35.5 kW à 380...415 V CA 50/60 Hz AC-34 kW à 480 V CA 50/60 Hz AC-34 kW à 500 à 600 V CA 50/60 Hz AC-34 kW à 660...690 V CA 50/60 Hz AC-3 |
| Composition contact auxiliaire : | 1 O" |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 110 A CA pour circuit de signalisation conforme à IEC 60947144 A CA pour circuit de puissance conforme à NF C 63-110144 A CA pour circuit de puissance conforme à IEC 60947 |
| Pouvoir assigné de coupure : | 110 A à 440 V conforme à IEC 6094780 A à 500 V conforme à IEC 6094770 A à 660...690 V conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 25 A = 15 min circuit de puissance80 A 1 s circuit de signalisation90 A 500 ms circuit de signalisation110 A 100 ms circuit de signalisation115 A 105 A 100 A 75 A 55 A 50 A |
| Calibre du fusible à associer : | 25 A gG à 25 A aM pour circuit de puissance10 A gG pour circuit de signalisation conforme à IEC 6094710 A gG pour circuit de signalisation conforme à VDE 0660 |
| Impédance moyenne : | 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 690 V pour circuit de signalisation conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-5-1600 V pour circuit de signalisation conforme à UL 508600 V pour circuit de puissance conforme à CSA C22.2 No 14600 V pour circuit de signalisation conforme à CSA C22.2 No 14690 V pour circuit de puissance conforme à IEC 60947-4-1600 V pour circuit de puissance conforme à UL 508 |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Consommation moyenne à l'appel en W : | 3 W à 20 °C |
| Consommation moyenne au maintien en W : | 3 W à 20 °C |
| Dissipation thermique : | 3 W |
| Plage de tension du circuit de commande : | 0,8?1,15 Uc à 0,1 à 0,75 Uc à |
| Mode de raccordement : | Broches à souder 1,5 x 0,9 mm |
| Vitesse de commande : | 3600 cyc/h |
| Type de contacts auxiliaires : | Type instantané (1 "O") |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Support de montage : | Circuit imprimé |
| Temps de fonctionnement : | 10 ms désexcitation bobine + ouverture "F"30?40 ms excitation bobine + fermeture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Distance de non-recouvrement : | 0,5 mm |
| Durée de vie mécanique : | 10 Mcycles |
| Durée de vie électrique : | 0.3 Mcycles 20 A AC-1 à Ue 1.3 Mcycles 12 A AC-3 à Ue |
| Robustesse mécanique : | Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6Chocs contacteur ouvert, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des X 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27 |
| Hauteur : | 58 mm |
| Largeur : | 45 mm |
| Profondeur : | 57 mm |
| Poids : | 0.225 kg |
En bref
Référence LP1K12015MD
Nom du produit TeSys LP1K - contacteur - 3P - AC-3 440V - 12A - bobine 220Vcc - LP1K12015MD
Gamme TeSys
Fonction de l'appareil Contrôle
