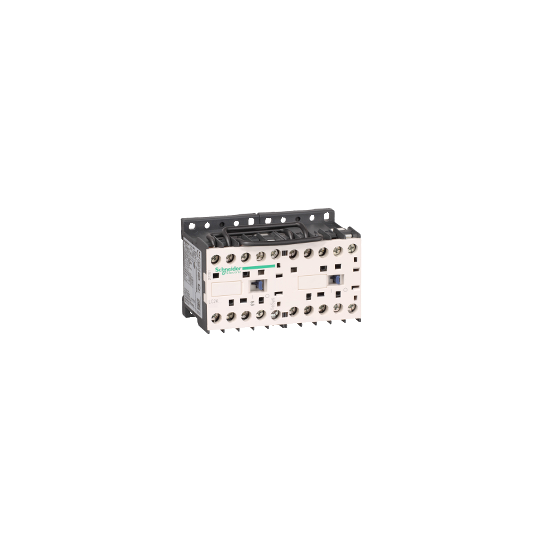

Contacteur inverseur TeSys LC2-K - 3P - AC-3 440V 12 A - bobine 230 V CA - LC2K1201P7
LC2K1201P7
63,41 € HT
76,09 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys K |
| Fonction produit : | Contacteur-inverseur |
| Nom abrégé de l'appareil : | LC2K |
| Fonction de l'appareil : | Contrôle |
| Application du contacteur : | Commande du moteur Charge résistive |
| Catégorie d'emploi : | AC-3 AC-1 AC-4 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz pour circuit de puissance <,= 690 V CA 50/60 Hz pour circuit de signalisation |
| [Ie] courant assigné d'emploi : | 20 A (<,= 50 °C) à <,= 440 V CA AC-1 pour circuit de puissance 16 A (<,= 70 °C) à 690 V CA AC-1 pour circuit de puissance 12 Aà <,= 440 V CA AC-3 pour circuit de puissance |
| Puissance moteur kW : | 3 kWà 220...230 V CA 50/60 Hz 4 kWà 480 V CA 50/60 Hz 4 kWà 500 à 600 V CA 50/60 Hz 4 kWà 660...690 V CA 50/60 Hz 5.5 kWà 380...415 V CA 50/60 Hz 5.5 kWà 440 V CA 50/60 Hz |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 230 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1 O" |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 Aà <,= 50 °C pour circuit de puissance 10 Aà <,= 50 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 144 Aà 690 V AC pour circuit de puissance conformément à IEC 60947 144 Aà 690 V AC pour circuit de puissance conformément à NF C 63-110 110 A CA pour circuit de signalisation conformément à IEC 60947 |
| Pouvoir assigné de coupure : | 110 Aà 440 V conformément à IEC 60947 80 Aà 500 V conformément à IEC 60947 70 Aà 660...690 V conformément à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 80 A 1 s circuit de signalisation 90 A 500 ms circuit de signalisation 110 A 100 ms circuit de signalisation 115 A <,= 50 °C 1 s circuit de puissance 105 A <,= 50 °C 5 s circuit de puissance 100 A <,= 50 °C 10 s circuit de puissance 75 A <,= 50 °C 30 s circuit de puissance 55 A <,= 50 °C 1 min circuit de puissance 50 A <,= 50 °C 3 min circuit de puissance 25 A <,= 50 °C >,= 15 s circuit de puissance |
| Calibre du fusible à associer : | 25 A gGà <,= 440 V pour circuit de puissance 25 A aM pour circuit de puissance 10 A gG pour circuit de signalisation conformément à IEC 60947 10 A gG pour circuit de signalisation conformément à VDE 0660 |
| Impédance moyenne : | 3 mOhmà 50 Hz - Ith 20 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 690 V pour circuit de signalisation conformément à IEC 60947-4-1 690 V pour circuit de signalisation conformément à IEC 60947-5-1 600 V pour circuit de signalisation conformément à UL 508 600 V pour circuit de puissance conformément à CSA C22.2 No 14 600 V pour circuit de signalisation conformément à CSA C22.2 No 14 690 V pour circuit de puissance conformément à IEC 60947-4-1 600 V pour circuit de puissance conformément à UL 508 |
| Durée de vie électrique : | 0.3 Mcycles 20 A AC-1 à Ue <,= 440 V 1.3 Mcycles 12 A AC-3 à Ue <,= 440 V |
| Type de verrouillage : | Mécanique |
| Support de montage : | Rail Platine |
| Normes : | VDE 0660 NF C 63-110 BS 5424 IEC 60947 |
| Certifications du produit : | UL CSA |
| Mode de raccordement : | Borniers à vis-étrier 1 câble(s) 1,5?4 mm² - rigidité du câble: rigide Borniers à vis-étrier 1 câble(s) 0,75?4 mm² - rigidité du câble: souple - sans extrémité de câble Borniers à vis-étrier 1 câble(s) 0,34?2,5 mm² - rigidité du câble: souple - avec extrémité de câble Borniers à vis-étrier 2 câble(s) 1,5?4 mm² - rigidité du câble: rigide Borniers à vis-étrier 2 câble(s) 0,75?4 mm² - rigidité du câble: souple - sans extrémité de câble Borniers à vis-étrier 2 câble(s) 0,34?1,5 mm² - rigidité du câble: souple - avec extrémité de câble |
| Couple de serrage : | 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø ,6 ,mm |
| Temps de fonctionnement : | 10?20 ms désexcitation bobine + ouverture "F" 10?20 ms excitation bobine + fermeture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1 |
| Durée de vie mécanique : | 5 Mcycles |
| Vitesse de commande : | 3600 cyc/h |
| Plage de tension du circuit de commande : | 0,2 à 0,75 Ucà <,= 50 °C perte de niveau 0,8?1,15 Ucà <,= 50 °C opérationnel |
|---|---|
| Consommation moyenne à l'appel en VA : | 30 VAà 20 °C |
| Consommation moyenne au maintien en VA : | 4.5 VAà 20 °C |
| Dissipation thermique : | 1.3 W |
| Type de contacts auxiliaires : | Type instantané 1 O" |
| Fréquence circuit signalisation : | <,= 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Distance de non-recouvrement : | 0,5 mm |
| Résistance d'isolement : | >, 10 M? pour circuit de signalisation |
En bref
Référence LC2K1201P7
Nom du produit Contacteur inverseur TeSys LC2-K - 3P - AC-3 440V 12 A - bobine 230 V CA - LC2K1201P7
Gamme TeSys
Fonction de l'appareil Contrôle
