SCHNEIDER

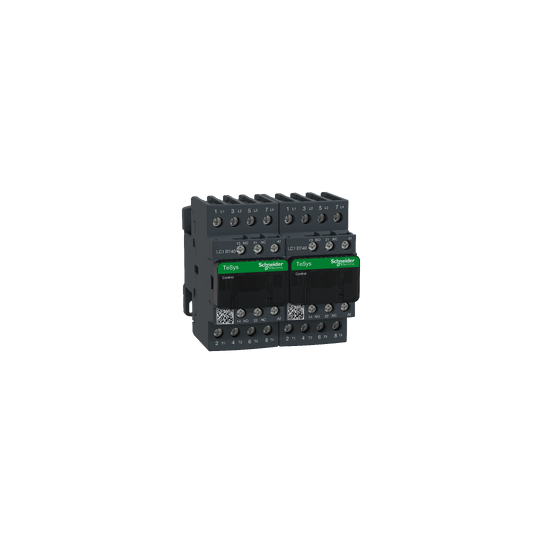

TeSys LC2D - contacteur inverseur - 4P - AC-1 440V - 40A - bobine 48Vca
LC2DT40E7
173,17 € HT
207,80 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur inverseur |
| Nom de l'appareil : | LC2D |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 40 A (à |
| Type de circuit de commande : | CA à 50/60 Hz |
| Tension circuit de commande : | 48 V CA 50/60 Hz |
| Contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 10 A à 40 A à |
| Pouvoir nominal d'enclenchement Irms : | 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 450 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 50 A à 120 A à 240 A à 380 A à 100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer : | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-163 A gG à 40 A gG à |
| Impédance moyenne : | 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié |
| Durée de vie électrique : | 1,4 Mcycles 40 A AC-1 à Ue |
| Puissance dissipée par pôle : | 3,2 W AC-1 |
| Couvercle de protection : | Avec |
| Type de verrouillage : | Mécanique |
| Support de montage : | RailPlatine |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | BVCCCCSADNVGLRINAULEAC |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 2,5?10 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 2,5?10 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 2,5?16 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 2,5?16 mm²rigide sans extrémité de câble |
| Couple de serrage : | Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 1,7 N.m - sur connecteur - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur connecteur - avec tournevis empreinte Philips n°2 |
| Temps de fonctionnement : | 12?22 ms fermeture4?19 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : | 15 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h à |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?55 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?55 °C opérationnel CA 60 Hz1...1.1 Uc 55?70 °C opérationnel CA 50/60 Hz |
| Puissance d'appel en VA : | 70 VA 60 Hz cos phi 0,75 (à 20 °C) 70 VA 50 Hz cos phi 0,75 (à 20 °C) |
| Consommation moyenne au maintien en VA : | 7,5 VA (à 20 °C) cos phi 0,3 60 Hz7 VA (à 20 °C) cos phi 0,3 50 Hz |
| Dissipation thermique : | 2?3 W à 50/60 Hz |
| Type de contacts auxiliaires : | type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Compatibilité du contact : | M6 |
| Code de compatibilité : | LC2D |
En bref
Référence LC2DT40E7
Nom du produit TeSys LC2D - contacteur inverseur - 4P - AC-1 440V - 40A - bobine 48Vca
Gamme TeSys
