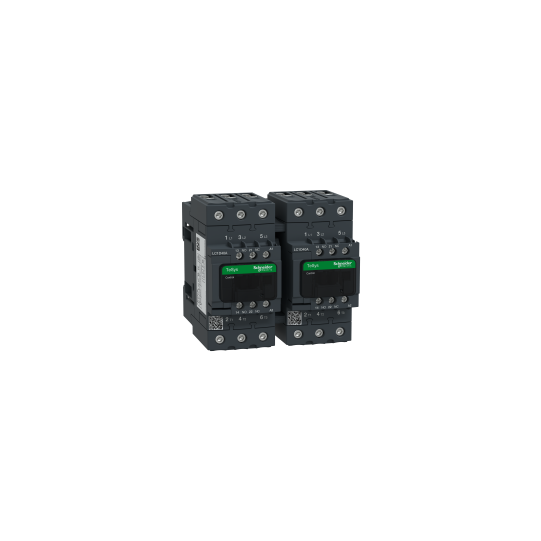

TeSys D - contacteur inverseur Everlink - 3P - AC-3 - 440V - 40A - bobine 48V CA
LC2D40AE7
256,38 € HT
307,66 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur-inverseur |
| Nom de l'appareil : | LC2D |
| Application du contacteur : | Charge résistive (AC-1)Commande moteur (AC-3) |
| Catégorie d'emploi : | AC-3AC-1 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 40 A (à 60 A (à |
| Puissance moteur kW : | 18,5 kW à 380...400 V CA 50 Hz11 kW à 220...230 V CA 50 Hz22 kW à 415...440 V CA 50 Hz22 kW à 500 V CA 50 Hz30 kW à 660...690 V CA 50 Hz |
| Puissance moteur hp : | 5 hp à 230/240 V CA 60 Hz pour monophasé moteurs10 hp à 230/240 V CA 60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 60 Hz pour 3 phases moteurs10 hp à 200/208 V CA 60 Hz pour 3 phases moteurs3 hp à 115 V CA 60 Hz pour monophasé moteurs30 hp à 460/480 V CA 60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA à 50/60 Hz |
| Tension circuit de commande : | 48 V CA 50/60 Hz |
| Contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 10 A à 60 A à |
| Pouvoir nominal d'enclenchement Irms : | 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1800 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 800 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 72 A à 165 A à 320 A à 720 A à 100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer : | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-180 A gG à 80 A gG à |
| Impédance moyenne : | 1,5 mOhm - Ith 60 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié |
| Durée de vie électrique : | 1,5 Mcycles 40 A AC-3 à Ue 1,4 Mcycles 60 A AC-1 à Ue |
| Puissance dissipée par pôle : | 2,4 W AC-35,4 W AC-1 |
| Couvercle de protection : | Avec |
| Type de verrouillage : | Mécanique |
| Support de montage : | PlatineRail |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | CCCGOSTULCSA |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²rigideCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²rigide |
| Couple de serrage : | Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 8 N.m - sur connecteurs à vis BTR EverLink - câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m - sur connecteurs à vis BTR EverLink - câble 1?25 mm² hexagonal 4 mm |
| Temps de fonctionnement : | 4?19 ms ouverture12?26 ms fermeture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 6 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h à |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz |
| Puissance d'appel en VA : | 140 VA 60 Hz cos phi 0,75 (à 20 °C)160 VA 50 Hz cos phi 0,75 (à 20 °C) |
| Consommation moyenne au maintien en VA : | 13 VA 60 Hz cos phi 0,3 (à 20 °C)15 VA 50 Hz cos phi 0,3 (à 20 °C) |
| Dissipation thermique : | 4?5 W à 50/60 Hz |
| Type de contacts auxiliaires : | type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Compatibilité du contact : | M2 |
| Code de compatibilité : | LC2D |
| Plage de puissance : | 7?11 kW à 200?240 V 3 phases15?25 kW à 380?440 V 3 phases15?25 kW à 480?500 V 3 phases |
| Type de démarreur de moteur : | Contacteur inverseur |
| Tension de la bobine-contacteur : | 48 V CA standard |
En bref
Référence LC2D40AE7
Nom du produit TeSys D - contacteur inverseur Everlink - 3P - AC-3 - 440V - 40A - bobine 48V CA
Gamme TeSys
