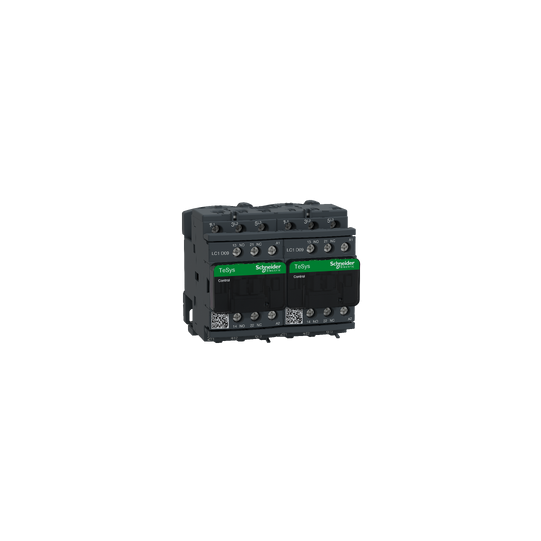

Contacteur inverseur TeSys LC2-D - 3P - AC-3 440V 9 A - bobine 400 V CA - LC2D09V7
LC2D09V7
66,99 € HT
80,39 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur-inverseur |
| Nom abrégé de l'appareil : | LC2D |
| Application du contacteur : | Commande du moteur Charge résistive |
| Catégorie d'emploi : | AC-1 AC-3 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | <,= 300 V DC pour circuit de puissance <,= 690 V AC 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi : | 25 A (<,= 60 °C) à <,= 440 V AC AC-1 pour circuit de puissance 9 A (<,= 60 °C) à <,= 440 V AC AC-3 pour circuit de puissance |
| Puissance moteur kW : | 4 kWà 380...400 V AC 50/60 Hz 2.2 kWà 220...230 V CA 50/60 Hz 5.5 kWà 500 V AC 50/60 Hz 5.5 kWà 660...690 V AC 50/60 Hz 4 kWà 415...440 V AC 50/60 Hz |
| Puissance moteur HP : | 0.5 hpà 115 V AC 50/60 Hz pour monophasé moteurs 1 hpà 230/240 V AC 50/60 Hz pour monophasé moteurs 2 hpà 200/208 V AC 50/60 Hz pour 3 phases moteurs 2 hpà 230/240 V AC 50/60 Hz pour 3 phases moteurs 5 hpà 460/480 V AC 50/60 Hz pour 3 phases moteurs 7.5 hpà 575/600 V AC 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 400 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conformément à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 25 Aà <,= 60 °C pour circuit de puissance 10 Aà <,= 60 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 250 Aà 440 V pour circuit de puissance conformément à IEC 60947 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 250 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 105 A <,= 40 °C 10 s circuit de puissance 210 A <,= 40 °C 1 s circuit de puissance 30 A <,= 40 °C 10 min circuit de puissance 61 A <,= 40 °C 1 min circuit de puissance 100 A 1 s circuit de signalisation 120 A 500 ms circuit de signalisation 140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 20 A gGà <,= 690 V coordination type ,2 pour circuit de puissance 25 A gGà <,= 690 V coordination type 1 pour circuit de puissance 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1 |
| Impédance moyenne : | 2,5 mOhmà 50 Hz - Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA 600 V pour circuit de puissance certifications UL 690 V pour circuit de puissance conformément à IEC 60947-4-1 690 V pour circuit de signalisation conformément à IEC 60947-1 600 V pour circuit de signalisation certifications CSA 600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 0.6 Mcycles 25 A AC-1 à Ue <,= 440 V 2 Mcycles 9 A AC-3 à Ue <,= 440 V |
| Puissance dissipée par pôle : | 0.2 W AC-3 1.56 W AC-1 |
| Couvercle de protection : | Avec |
| Type de verrouillage : | Mécanique |
| Support de montage : | Platine Rail |
| Normes : | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Certifications du produit : | BV CCC CSA DNV GL GOST RINA UL LROS |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Circuit de puissance |
| Temps de fonctionnement : | 4?19 ms ouverture 12?22 ms fermeture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1 |
| Durée de vie mécanique : | 15 Mcycles |
| Vitesse de commande : | 3600 cyc/hà <,= 60 °C |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,6 Uc perte de niveauà 60 °C, AC 50/60 Hz 0,8 à 1,1 Uc opérationnelà 60 °C, AC 50 Hz 0,85?1,1 Uc opérationnelà 60 °C, AC 60 Hz |
| Consommation moyenne à l'appel en VA : | 70 VAà 20 °C (cos ? 0.75) 60 Hz 70 VAà 20 °C (cos ? 0.75) 50 Hz |
| Consommation moyenne au maintien en VA : | 7.5 VAà 20 °C (cos ? 0.3) 60 Hz 7 VAà 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique : | 2?3 Wà 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 Type contact miroir (1 O") conformément à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO) 1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | >, 10 M? pour circuit de signalisation |
En bref
Référence LC2D09V7
Nom du produit Contacteur inverseur TeSys LC2-D - 3P - AC-3 440V 9 A - bobine 400 V CA - LC2D09V7
Gamme TeSys
