SCHNEIDER

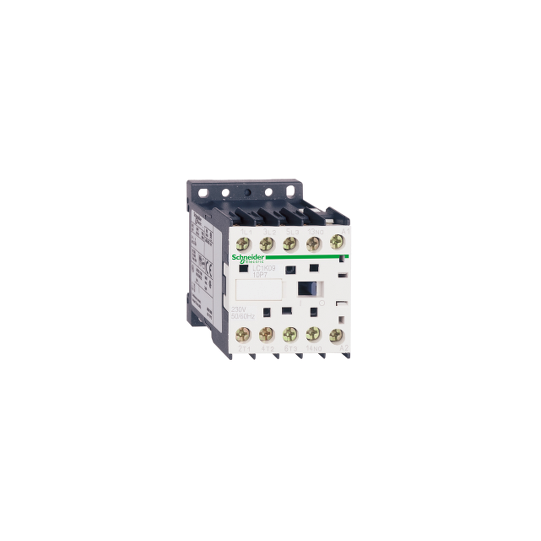

Contacteur TeSys K 3P AC3 440V 9A bobine 230V - LC1K0901P5
LC1K0901P5
18,49 € HT
22,19 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys K |
|---|---|
| Gamme : | TeSys |
| Type de produit ou équipement : | Contacteur |
| Nom du produit : | TeSys K |
| Application : | Contrôle |
| Application du contacteur : | Charge résistive (AC-1)Commande moteur (AC-3) |
| Catégorie d'emploi : | AC-1AC-3AC-4 |
|---|---|
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | 50 Hz CA 690 V |
| [Ie] courant assigné d'emploi : | 9 A à 20 A (à 16 A (à |
| Type de circuit de commande : | CA à 50 Hz |
| Tension circuit de commande : | 230 V CA 50 Hz |
| Puissance moteur kW : | AC-3 220...230 V 2,2 kW 50 Hz CAAC-3 380...415 V 4 kW 50 Hz CAAC-3 440 V 4 kW 50 Hz CAAC-3 480 V 4 kW 50 Hz CAAC-3 500 à 600 V 4 kW 50 Hz CAAC-3 660...690 V 4 kW 50 Hz CAAC-4 400 V 2,2 kW 50 Hz CA |
| Contacts auxiliaires : | 1 "O" |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947110 A CA pour circuit de signalisation se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 60947110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947 |
| Calibre du fusible à associer : | 25 A gG à 25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660 |
| Impédance moyenne : | 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à IEC 60947-4-1600 V Circuit de puissance UL 60947-4-1600 V Circuit de puissance CSA C22.2 No 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1600 V Circuit de signalisation UL 60947-4-1600 V Circuit de signalisation CSA C22.2 No 60947-4-1 |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Puissance d'appel en VA : | 30 VA (à 20 °C) |
| Consommation moyenne au maintien en VA : | 4,5 VA (à 20 °C) |
| Dissipation thermique : | 1,3 W |
| Plage de tension du circuit de commande : | Opérationnel: 0,8?1,15 Uc (à Perte de niveau: 0,2 à 0,75 Uc (à |
| Mode de raccordement : | Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple avec extrémité de câble |
| Vitesse de commande maxi : | 3600 cyc/h |
| Type de contacts auxiliaires : | type instantané 1 "O" |
| Fréquence circuit signalisation : | |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Support de montage : | RailPlatine |
| Couple de serrage : | 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm |
| Temps de fonctionnement : | 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Distance de non-recouvrement : | 0,5 mm |
| Durée de vie électrique : | 1,3 Mcycles 9 A AC-3 à Ue 0,18 Mcycles 20 A AC-1 à Ue |
| Robustesse mécanique : | Chocs contacteur fermé, sur l'axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Z: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des X: 6 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Y: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Z: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6 |
| Hauteur : | 58 mm |
| Largeur : | 45 mm |
| Profondeur : | 57 mm |
| Code de compatibilité : | LC1K |
En bref
Référence LC1K0901P5
Nom du produit Contacteur TeSys K 3P AC3 440V 9A bobine 230V - LC1K0901P5
Gamme TeSys
