SCHNEIDER

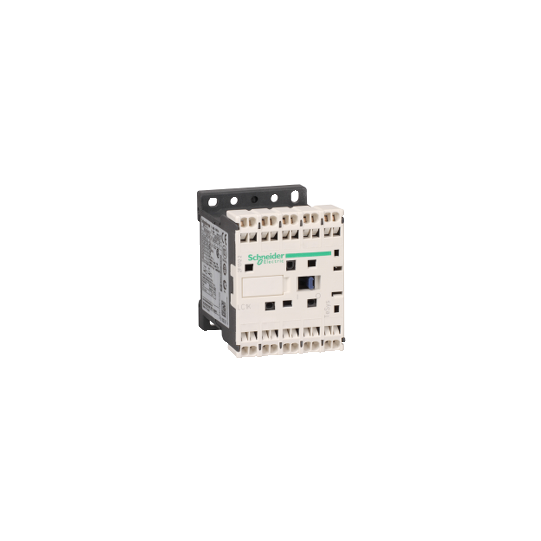

TeSys LC1K - contacteur - 3P - AC-3 440V - 6A - bobine 24Vca - LC1K06013B7
LC1K06013B7
25,22 € HT
30,26 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Fonction produit : | Contacteur |
| Nom du produit : | TeSys K |
| Nom de l'appareil : | LC1K |
| Fonction de l'appareil : | Contrôle |
| Application du contacteur : | Commande moteur (AC-3) |
| Catégorie d'emploi : | AC-3AC-4 |
|---|---|
| Nombre de pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz pour circuit de puissance = 690 V CA 50/60 Hz pour circuit de signalisation |
| [Ie] courant assigné d'emploi maximal : | 0,25 à = 440 V CA AC-3 pour circuit de puissance |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 24 V CA 50/60 Hz |
| Puissance moteur kW : | 1,5 kW à 220...230 V CA 50/60 Hz AC-32,2 kW à 380...415 V CA 50/60 Hz AC-31,5 kW à 400 V CA 50/60 Hz AC-43 kW à 660...690 V CA 50/60 Hz AC-33 kW à 440 V CA 50/60 Hz AC-33 kW à 480 V CA 50/60 Hz AC-33 kW à 500 à 600 V CA 50/60 Hz AC-3 |
| Composition contact auxiliaire : | 1 "O" |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 A à = 50 °C pour circuit de puissance10 A à = 50 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à IEC 60947110 A CA pour circuit de signalisation se conformer à IEC 60947 |
| Pouvoir assigné de coupure : | 110 A à 415 V se conformer à IEC 60947110 A à 440 V se conformer à IEC 6094780 A à 500 V se conformer à IEC 60947110 A à 220...230 V se conformer à IEC 60947110 A à 380...400 V se conformer à IEC 6094770 A à 660...690 V se conformer à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 20 A = 50 °C >= 15 min circuit de puissance90 A = 50 °C 1 s circuit de puissance85 A = 50 °C 5 s circuit de puissance80 A = 50 °C 10 s circuit de puissance60 A = 50 °C 30 s circuit de puissance45 A = 50 °C 1 min circuit de puissance40 A = 50 °C 3 min circuit de puissance80 A 1 s circuit de signalisation90 A 500 ms circuit de signalisation110 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 25 A gG à = 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 6094710 A gG pour circuit de signalisation se conformer à VDE 0660 |
| Impédance moyenne : | 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 690 V pour circuit de signalisation se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-5-1600 V pour circuit de signalisation se conformer à UL 508600 V pour circuit de puissance se conformer à CSA C22.2 No 14600 V pour circuit de signalisation se conformer à CSA C22.2 No 14690 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de puissance se conformer à UL 508 |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Puissance d'appel maximale en VA : | 30 VA à 20 °C |
| Consommation maxi au maintien en VA : | 4,5 VA à 20 °C |
| Dissipation thermique : | 1,3 W |
| Plage de tension du circuit de commande : | 0,2 à 0,75 Uc à = 50 °C perte de niveau0,8?1,15 Uc à = 50 °C opérationnel |
| Mode de raccordement : | Bornes à ressort 1 câble(s) 0,75?1,5 mm² - rigidité du câble: rigideBornes à ressort 1 câble(s) 0,75?1,5 mm² - rigidité du câble: souple - sans extrémité de câble |
| Vitesse de commande maxi : | 3600 cyc/h |
| Type de contacts auxiliaires : | Type instantané (1 "O") |
| Fréquence circuit signalisation : | = 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Support de montage : | PlatineRail |
| Temps de fonctionnement : | 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Distance de non-recouvrement : | 0,5 mm |
| Durée de vie mécanique : | 10 Mcycles |
| Durée de vie électrique : | 1,3 Mcycles 0,25 AC-3 à Ue = 440 V |
| Robustesse mécanique : | Chocs contacteur fermé, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6 |
| Hauteur : | 58 mm |
| Largeur : | 45 mm |
| Profondeur : | 57 mm |
| Poids : | 0,18 kg |
En bref
Référence LC1K06013B7
Nom du produit TeSys LC1K - contacteur - 3P - AC-3 440V - 6A - bobine 24Vca - LC1K06013B7
Gamme TeSys
Fonction de l'appareil Contrôle
