SCHNEIDER

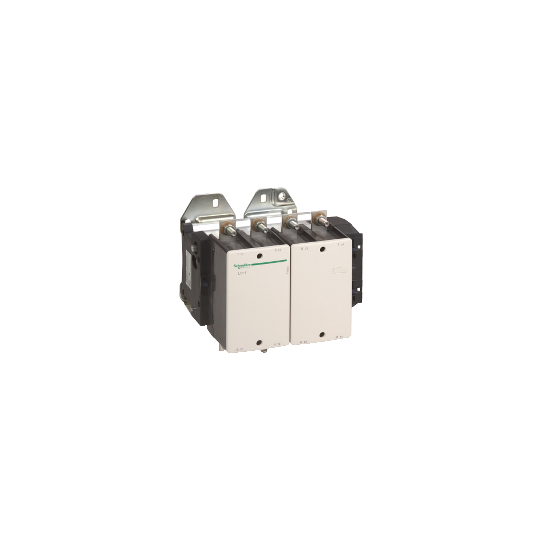

Verrouillage mécanique - vertical - pour CR1F400, CR1F4004, LC1F400, LC1F4004 - LC1F4004
LC1F4004
1 366,69 € HT
1 640,03 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Fonction produit : | Contacteur |
| Nom du produit : | TeSys F |
| Nom abrégé de l'appareil : | LC1F |
| Application du contacteur : | Charge résistive |
| Catégorie d'emploi : | AC-1 |
|---|---|
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ue] tension assignée d'emploi : | <,= 1000 V AC 50/60 Hz <,= 460 V DC |
| [Ie] courant assigné d'emploi : | 500 A (<,= 40 °C) à <,= 440 V AC AC-1 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 500 Aà <,= 40 °C |
| Pouvoir nominal d'enclenchement Irms : | 4000 A AC conformément à IEC 60947-4-1 |
| Pouvoir assigné de coupure : | 3200 A conformément à IEC 60947-4-1 |
| [Icw] courant assigné de courte durée admissible : | 3600 A <,= 40 °C 10 s 2400 A <,= 40 °C 30 s 1700 A <,= 40 °C 1 min 1200 A <,= 40 °C 3 min 1000 A <,= 40 °C 10 min |
| Calibre du fusible à associer : | 400 A aMà <,= 440 V 500 A gGà <,= 440 V |
| Impédance moyenne : | 0.26 mOhmà 50 Hz - Ith 500 A |
| [Ui] tension assignée d'isolement : | 1000 V conformément à IEC 60947-4-1 1500 V conformément à VDE 0110 gr C |
| Puissance dissipée par pôle : | 65 W AC-1 |
| Mode de raccordement : | Circuit de puissance |
| Couple de serrage : | Circuit de puissance |
| Support de montage : | Platine |
| Robustesse mécanique : | Vibrations contacteur fermé 5 Gn, 5 à 300 Hz Vibrations contacteur ouvert 1,5 Gn, 5 à 300 Hz Chocs contacteur fermé 15 Gn pour 11 ms Chocs contacteur ouvert 6 Gn pour 11 ms |
| Hauteur : | 206 mm |
| Largeur : | 261 mm |
| Profondeur : | 219 mm |
| Poids : | 8 kg |
En bref
Référence LC1F4004
Nom du produit Verrouillage mécanique - vertical - pour CR1F400, CR1F4004, LC1F400, LC1F4004 - LC1F4004
Gamme TeSys
