SCHNEIDER

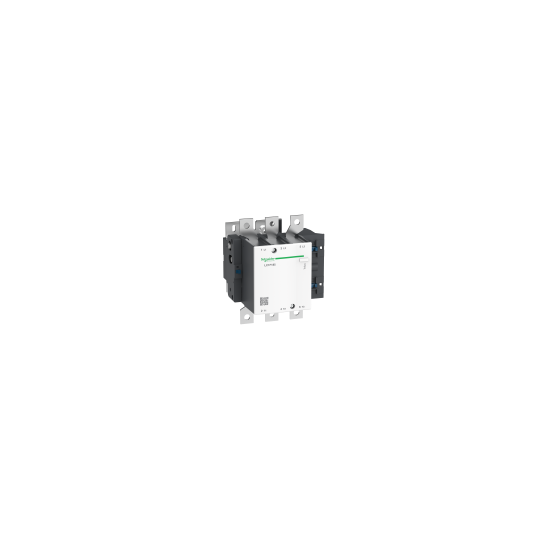

TeSys LC1F - contacteur - 3P - AC-3 440V - 185A - bobine 220Vca
LC1F185M7
Produit obsolète, voici la substitution proposée à la référence LC1F185M7 : LC1G185KUEN - Contacteur TeSys LC1G 185A 440V 3P AC3 Standard 100-250V AC-DC bobine
Informations techniques
| Gamme de produits : | TeSys F |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys F |
| Type de produit ou équipement : | Contacteur |
| Nom de l'appareil : | LC1F |
| Application du contacteur : | Commande moteur (AC-3)Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-3AC-4AC-1 |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 275 A (à 185 A (à |
| Puissance moteur kW : | 90 kW à 380...400 V CA 50/60 Hz (AC-3)100 kW à 415 V CA 50/60 Hz (AC-3)100 kW à 440 V CA 50/60 Hz (AC-3)110 kW à 500 V CA 50/60 Hz (AC-3)110 kW à 660...690 V CA 50/60 Hz (AC-3)55 kW à 220...230 V CA 50/60 Hz (AC-3)33 kW à 400 V CA 50/60 Hz (AC-4) |
| Type de circuit de commande : | CA à 40...400 Hz |
| Tension circuit de commande : | 220 V CA 40...400 Hz |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
|---|---|
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 275 A à |
| Pouvoir assigné de coupure : | 1480 A se conformer à IEC 60947-4-1 |
| [Icw] courant assigné de courte durée admissible : | 1500 A à 920 A à 740 A à 500 A à 400 A à |
| Calibre du fusible à associer : | 200 A aM à 315 A gG à |
| Impédance moyenne : | 0,33 mOhm - Ith 275 A 50 Hz |
| [Ui] tension assignée d'isolement : | 1000 V se conformer à IEC 60947-4-11500 V se conformer à VDE 0110 gr C |
| Puissance dissipée par pôle : | 12 W AC-325 W AC-1 |
| Support de montage : | Platine |
| Normes : | IEC 60947-4-1JIS C8201-4-1EN 60947-4-1IEC 60947-1EN 60947-1 |
| Certifications du produit : | LROS (Lloyds register of shipping)RMRoSULBVRINACSADNVABSCB |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: barre 2 câble(s) - section du jeu de barre: 25 x 3 mmCircuit de puissance: bornes à anneau 1 câble(s) 150 mm²Circuit de puissance: connecteur 1 câble(s) 150 mm²Circuit de puissance: raccordement par boulonnage |
| Couple de serrage : | Télécommande 1,2 N.mCircuit de puissance: 18 N.m |
| Plage de tension du circuit de commande : | Opérationnel: 0,85?1,1 Uc 40...400 Hz (à 55 °C)Perte de niveau: 0,35 à 0,55 Uc 40...400 Hz (à 55 °C) |
| Puissance d'appel en VA : | 1070 VA 40...400 Hz cos phi 0,9 (à 20 °C) |
| Consommation moyenne au maintien en VA : | 9,9 VA 40...400 Hz cos phi 0,9 (à 20 °C) |
| Dissipation thermique : | 8?9,8 W |
| Temps de fonctionnement : | 35 ms fermeture (à Uc) 130 ms ouverture (à Uc) |
| Endurance mécanique : | 10 Mcycles |
| Vitesse de commande maxi : | 2400 cyc/h à |
| Code de compatibilité : | LC1F |
| Plage de puissance : | 30?50 kW à 200?240 V 3 phases55?100 kW à 200?240 V 3 phases55?100 kW à 380?440 V 3 phases55?100 kW à 480?500 V 3 phases110?220 kW à 480?500 V 3 phases |
| Type de démarreur de moteur : | Contacteur en ligne direct |
| Tension de la bobine-contacteur : | 220 V CA standard |
En bref
Référence LC1F185M7
Nom du produit TeSys LC1F - contacteur - 3P - AC-3 440V - 185A - bobine 220Vca
Gamme TeSys
