SCHNEIDER

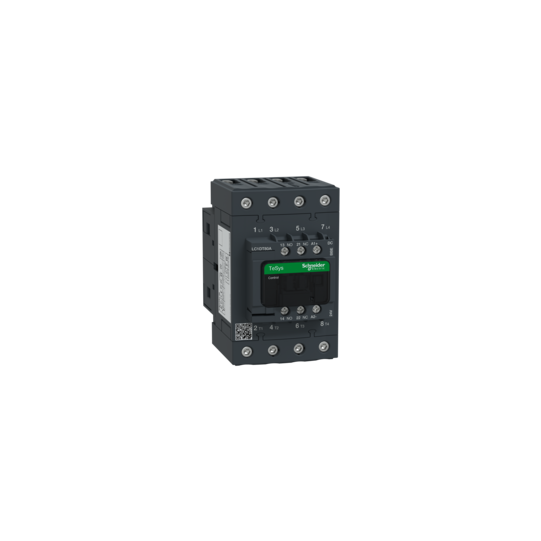

Contacteur TeSys D 4P 80A AC-1 jusqu'a 440V bobine 24V CC Everlin - LC1DT80ABBE
LC1DT80ABBE
300,33 € HT
360,40 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSysTeSys Deca |
|---|---|
| Gamme de produit : | TeSys Deca |
| Type de produit ou équipement : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 4P |
| [Ue] tension assignée d'emploi : | Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 80 A (à |
| [Uc] tension circuit de commande : | 24 V CC |
| Code de compatibilité : | LC1D |
|---|---|
| Composition des pôles : | 4F |
| Couvercle de protection : | Avec |
| [Ith] courant thermique conventionnel : | 80 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1 |
| Pouvoir assigné de coupure : | 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 110 A à 260 A à 520 A à 900 A à 100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer : | 125 A gG à 125 A gG à 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1 |
| Impédance moyenne : | 1,6 mOhm - Ith 80 A 50 Hz pour circuit de puissance |
| Puissance dissipée par pôle : | 10,2 W AC-1 |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-1 |
| Catégorie de surtension : | III |
| Degré de pollution : | 3 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 6 Mcycles |
| Durée de vie électrique : | 0,5 Mcycles 80 A AC-1 à Ue |
| Type de circuit de commande : | CC faible consommation c.c. |
| Technologie bobine : | Limitation de crête bidirectionnelle intégrée |
| Plage de tension du circuit de commande : | 0,8 à 1,2 Uc -40...60 °C opérationnel CC1...1,2 Uc 60...70 °C opérationnel CC |
| Puissance d'appel en W : | 11 W (à 20 °C) |
| Consommation moyenne au maintien en W : | 0,5 W à 20 °C |
| Dissipation thermique : | 0,5 W |
| Temps de fonctionnement : | De 55 à 65 ms fermeture20...80 ms ouverture |
| Vitesse de commande maxi : | 3600 cyc/h à |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 1 1...4 mm² - rigidité du câble: souple sans emboutTélécommande: borniers à vis-étrier 2 1...4 mm² - rigidité du câble: souple sans emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - rigidité du câble: souple avec emboutTélécommande: borniers à vis-étrier 2 1...2,5 mm² - rigidité du câble: souple avec emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - rigidité du câble: rigideTélécommande: borniers à vis-étrier 2 1...4 mm² - rigidité du câble: rigideCircuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - rigidité du câble: souple sans emboutCircuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - rigidité du câble: souple avec emboutCircuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - rigidité du câble: rigideCircuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - rigidité du câble: souple sans emboutCircuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - rigidité du câble: souple avec emboutCircuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - rigidité du câble: rigide |
| Couple de serrage : | Télécommande |
| Contacts auxiliaires : | 1 "O" + 1 "F" |
| Type de contacts auxiliaires : | type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1 type contact miroir 1 "O" se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC et NO1,5 ms sur excitation entre contact NC et NO |
| Support de montage : | PlatineRail |
En bref
Référence LC1DT80ABBE
Nom du produit Contacteur TeSys D 4P 80A AC-1 jusqu'a 440V bobine 24V CC Everlin - LC1DT80ABBE
