SCHNEIDER

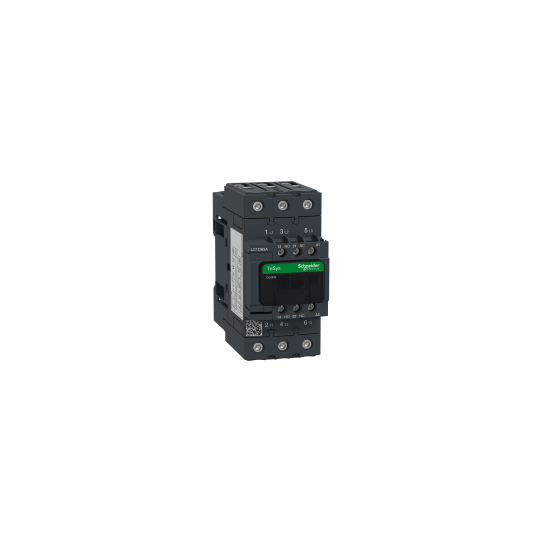

TeSys LC1D - contacteur - 3P - AC-3 440V - 65A - bobine 115Vca
LC1D65AFE7
150,82 € HT
180,98 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
Gamme de produits : | TeSys D |
---|---|
Gamme : | TeSys |
Nom du produit : | TeSys D |
Fonction produit : | Contacteur |
Nom de l'appareil : | LC1D |
Application du contacteur : | Commande moteur (AC-3)Charge résistive (AC-1) |
Catégorie d'emploi : | AC-4AC-3AC-1 |
Description des pôles : | 3P |
Composition des pôles : | 3F |
[Ue] tension assignée d'emploi : | Circuit de puissance: Circuit de puissance: |
[Ie] courant assigné d'emploi : | 80 A (à 65 A (à |
Puissance moteur kW : | 11 kW à 400 V CA 50/60 Hz (AC-4)18,5 kW à 220...230 V CA 50/60 Hz (AC-3)30 kW à 380...400 V CA 50/60 Hz (AC-3)37 kW à 500 V CA 50/60 Hz (AC-3)37 kW à 660...690 V CA 50/60 Hz (AC-3) |
Puissance moteur hp : | 40 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs5 hp à 115 V CA 50/60 Hz pour monophasé moteurs10 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs20 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs20 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs50 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
Type de circuit de commande : | CA à 50/60 Hz |
Tension circuit de commande : | 115 V CA 50/60 Hz |
Contact auxiliaire : | 1F+1O |
[Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
Catégorie de surtension : | III |
[Ith] courant thermique conventionnel : | 10 A à 80 A à |
Pouvoir nominal d'enclenchement Irms : | 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-11000 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
Pouvoir assigné de coupure : | 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
[Icw] courant assigné de courte durée admissible : | 520 A à 900 A à 110 A à 260 A à 100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
Calibre du fusible à associer : | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1125 A gG à 125 A gG à |
Impédance moyenne : | 1,5 mOhm - Ith 80 A 50 Hz pour circuit de puissance |
[Ui] tension assignée d'isolement : | Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéCircuit de puissance: 690 V se conformer à IEC 60947-4-1 |
Durée de vie électrique : | 1,4 Mcycles 80 A AC-1 à Ue 1,45 Mcycles 65 A AC-3 à Ue |
Puissance dissipée par pôle : | 9,6 W AC-16,3 W AC-3 |
Couvercle de protection : | Avec |
Support de montage : | PlatineRail |
Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
Certifications du produit : | GOSTCCCCSAUL |
Mode de raccordement : | Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connexion à vis 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: connexion à vis 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: connexion à vis 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: connexion à vis 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: connexion à vis 1 câble(s) 1?35 mm²rigide sans extrémité de câbleCircuit de puissance: connexion à vis 2 câble(s) 1?25 mm²rigide sans extrémité de câble |
Couple de serrage : | Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 8 N.m - sur connecteurs à vis BTR EverLink - câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m - sur connecteurs à vis BTR EverLink - câble 1?25 mm² hexagonal 4 mm |
Temps de fonctionnement : | 4?19 ms ouverture12?26 ms fermeture |
Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
Endurance mécanique : | 6 Mcycles |
Vitesse de commande maxi : | 3600 cyc/h à |
Technologie bobine : | Sans module d'antiparasitage intégré |
---|---|
Plage de tension du circuit de commande : | 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz |
Puissance d'appel en VA : | 140 VA 60 Hz cos phi 0,75 (à 20 °C)160 VA 50 Hz cos phi 0,75 (à 20 °C) |
Consommation moyenne au maintien en VA : | 13 VA 60 Hz cos phi 0,3 (à 20 °C)15 VA 50 Hz cos phi 0,3 (à 20 °C) |
Dissipation thermique : | 4?5 W à 50/60 Hz |
Type de contacts auxiliaires : | type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
Fréquence circuit signalisation : | 25 à 400 Hz |
Courant commuté minimum : | 5 mA pour circuit de signalisation |
Tension de commutation minimale : | 17 V pour circuit de signalisation |
Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO |
Résistance d'isolement : | > 10 M? pour circuit de signalisation |
Compatibilité du contact : | M2 |
Code de compatibilité : | LC1D |
Plage de puissance : | 15?25 kW à 200?240 V 3 phases30?50 kW à 380?440 V 3 phases30?50 kW à 480?500 V 3 phases |
Type de démarreur de moteur : | Contacteur en ligne direct |
Tension de la bobine-contacteur : | 115 V CA standard |
Degré de protection IP : | IP20 face avant se conformer à CEI 60529 |
---|---|
Traitement de protection : | TH se conformer à CEI 60068-2-30 |
Degré de pollution : | 3 |
Température de fonctionnement : | -40?60 °C60?70 °C avec réduction de courant |
Température ambiante de stockage : | -60?80 °C |
Altitude de fonctionnement : | 0?3000 m |
Tenue au feu : | 850 °C se conformer à CEI 60695-2-1 |
Tenue au feu : | V1 se conformer à UL 94 |
Robustesse mécanique : | Vibrations contacteur ouvert: 2 Gn, 5 à 300 HzVibrations contacteur fermé: 4 Gn, 5 à 300 HzChocs contacteur fermé: 15 Gn pour 11 msChocs contacteur ouvert: 10 Gn pour 11 ms |
Hauteur : | 122 mm |
Largeur : | 55 mm |
Profondeur : | 120 mm |
Poids du produit : | 0,86 kg |
Statut environnemental de l'offre : | Produit Green PremiumRégulation REACh |
Code EAN : | 3389119408981 |
---|---|
Contexte : | Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm de large jusqu'à 30kW 400V AC3 (65A) (et 37kW fin 2017). Les calibres de LC1D40A à LC1D65A (et LC1D80A fin 2017) sont équipées de borniers EverLink qui assurent une qualité de serrage permanente en compensant le fluage des câbles. TeSys D existe en 3 différents types de schémas de base :
> Télécharger l'application Application en ligne de configuration de départs moteurs > Lien en ligne |
Rappels : | Ce produit Schneider LC1D65AFE7 est de type Contacteur de la gamme TeSys D. |
En bref
Référence LC1D65AFE7
Nom du produit TeSys LC1D - contacteur - 3P - AC-3 440V - 65A - bobine 115Vca
Gamme TeSys
