LC1D32P7 - SCHNEIDER

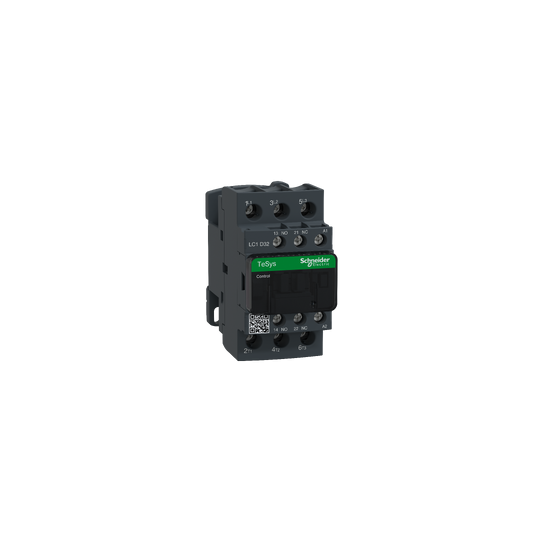

Contacteur TeSys LC1D 3P AC3 440V 32 A bobine 230 V CA - LC1D32P7

81,76 € 68,13 €
En stock – Plus de 100
Caractéristiques principales
  • gamme de produits : TeSys D
  • gamme : TeSys
  • nom du produit : TeSys D
  • fonction produit : Contacteur
  • nom abrégé de l'appareil : LC1D
  • application du contacteur : Commande du moteurCharge résistive
  • catégorie d'emploi : AC-1AC-4AC-3
  • description des pôles : 3P
  • composition des pôles : 3F
  • [Ue] tension assignée d'emploi :
  • [Ie] courant assigné d'emploi : 32 A (50 A (
  • puissance moteur kW : 15 kW à 380...400 V CA 50/60 Hz AC-37.5 kW à 220...230 V CA 50/60 Hz AC-318.5 kW à 500 V CA 50/60 Hz AC-318.5 kW à 660...690 V CA 50/60 Hz AC-315 kW à 415...440 V CA 50/60 Hz AC-37.5 kW à 400 V CA 50/60 Hz AC-4
  • puissance moteur HP : 2 hp à 115 V CA 50/60 Hz pour monophasé moteurs5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs7.5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs20 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
  • type de circuit de commande : CA 50/60 Hz
  • tension circuit de commande : 230 V CA 50/60 Hz
  • composition contact auxiliaire : 1F+1O
  • [Uimp] tension assignée de tenue aux chocs : Conforme à IEC 60947
  • catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 50 A à 10 A à
  • pouvoir nominal d'enclenchement Irms : 550 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1
  • pouvoir assigné de coupure : 550 A à 440 V pour circuit de puissance conforme à IEC 60947
  • [Icw] courant assigné de courte durée admissible : 138 A 260 A 430 A 60 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
  • calibre du fusible à associer : 63 A gG à 63 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1
  • impédance moyenne : 2 mOhm à 50 Hz - Ith 50 A pour circuit de puissance
  • [Ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
  • durée de vie électrique : 1.65 Mcycles 32 A AC-3 à Ue 1.4 Mcycles 50 A AC-1 à Ue
  • puissance dissipée par pôle : 2 W AC-35 W AC-1
  • couvercle de protection : Avec
  • support de montage : RailPlatine
  • normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
  • certifications du produit : GLCCCRINAGOSTLROSDNVCSABVUL
  • mode de raccordement : Télécommande
  • couple de serrage : Télécommande
  • temps de fonctionnement : 4?19 ms ouverture12?22 ms fermeture
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
  • durée de vie mécanique : 15 Mcycles
  • vitesse de commande : 3600 cyc/h à
Détails
  • technologie bobine : Sans module d'antiparasitage intégré
  • plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85?1,1 Uc opérationnel à 60 °C, CA 60 Hz
  • consommation moyenne à l'appel en VA : 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz
  • consommation moyenne au maintien en VA : 7.5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz
  • dissipation thermique : 2?3 W à 50/60 Hz
  • type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1
  • fréquence circuit signalisation : 25 à 400 Hz
  • courant commuté minimum : 5 mA pour circuit de signalisation
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
  • résistance d'isolement : > 10 M? pour circuit de signalisation
  • plage de puissance : 7...11 kW 200...240 V 3 phases15...25 kW 380...440 V 3 phases15...25 kW 480...500 V 3 phases
  • type de démarreur de moteur : Contacteur en ligne direct
  • tension de la bobine-contacteur : 230 V AC standard
Informations complémentaires
  • degré de protection IP : IP2x face avant conforme à IEC 60529
  • traitement de protection : TH conforme à IEC 60068-2-30
  • degré de pollution : 3
  • température de fonctionnement : -20?60 °C
  • température ambiante pour le stockage : -60?80 °C
  • température ambiante autour de l'appareil : -40?70 °C à Uc
  • altitude de fonctionnement : 3000 m sans déclassement en fonction de la température
  • tenue au feu : 850 °C conforme à IEC 60695-2-1
  • tenue à la flamme : V1 conforme à UL 94
  • robustesse mécanique : Vibrations contacteur ouvert 2 Gn, 5 à 300 HzVibrations contacteur fermé 4 Gn, 5 à 300 HzChocs contacteur fermé 15 Gn pour 11 msChocs contacteur ouvert 8 Gn pour 11 ms
  • hauteur : 85 mm
  • largeur : 45 mm
  • profondeur : 92 mm
  • poids : 0.375 kg
  • Période : 18 mois
  • Statut environnemental : Produit Green PremiumRoHS (code date: AnnéeSemaine)
Plus d’information
  • Code EAN : 3389110351125
  • Contexte : Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm de large jusqu'à 30kW 400V AC3 (65A) (et 37kW fin 2017).
    Les calibres de LC1D40A à LC1D65A (et LC1D80A fin 2017) sont équipées de borniers EverLink qui assurent une qualité de serrage permanente en compensant le fluage des câbles.
    TeSys D existe en 3 différents types de schémas de base :
    • 3 pôles principalement dédiée pour la commande moteurs : applications moteurs AC3, AC4, AC8
    • 4 pôles principalement dédiée pour la commutation de puissance : applications “type résistance” AC1
    • 2 pôles + 2 rupteurs principalement dédiée pour la permutation de source : applications “normal secours”
    La plus large gamme de contacteurs :
    • TeSys D avec commande bobine AC, DC et BC (basse consommation)
    • TeSys D Green avec commande bobine AC/DC pour une optimisation des stocks de maintenance
    • NOUVEAU : TeSys D Green très basse consommation pour une efficacité énergétique maximale et une pleine compatibilité avec les E/S type 24VDC 500mA jusqu'à 37kW 400V AC3 (80A)
    • Types de schémas : un ou deux sens de marche, étoile/triangle et inverseurs de source
    • Raccordement : bornes à ressorts, bornier EverLink, vis-étriers, cosses fermées, cosses Faston
    • Versions spécifiques avec suffixe S207 pour applications ferroviaires embarquées conforment EN 45545
