SCHNEIDER

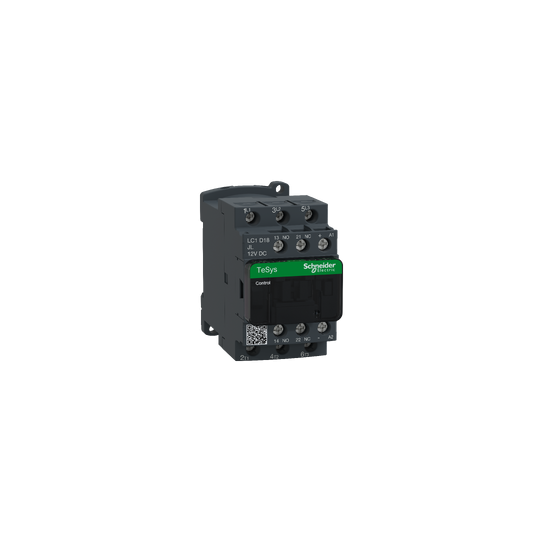

TeSys LC1D - contacteur - 3P - AC-3 440V - 18A - bobine 12Vcc - LC1D18JL
LC1D18JL
82,20 € HT
98,64 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | TeSys Deca |
|---|---|
| Type de produit ou équipement : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive (AC-1)Commande moteur (AC-3) |
| Catégorie d'emploi : | AC-1AC-4AC-3AC-3e |
| Description des pôles : | 3P |
| [Ue] tension assignée d'emploi : | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 18 A (à 32 A (à 18 A (à |
| [Uc] tension circuit de commande : | 12 V CC |
| Puissance moteur kW : | 4 kW à 220...230 V CA 50/60 Hz (AC-3)7,5 kW à 380...400 V CA 50/60 Hz (AC-3)9 kW à 415...440 V CA 50/60 Hz (AC-3)10 kW à 500 V CA 50/60 Hz (AC-3)10 kW à 660...690 V CA 50/60 Hz (AC-3)4 kW à 400 V CA 50/60 Hz (AC-4)4 kW à 220...230 V CA 50/60 Hz (AC-3e)7,5 kW à 380...400 V CA 50/60 Hz (AC-3e)9 kW à 415...440 V CA 50/60 Hz (AC-3e)10 kW à 500 V CA 50/60 Hz (AC-3e)10 kW à 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| Puissance moteur hp : | 1 hp à 115 V CA 50/60 Hz pour monophasé moteurs3 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs5 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs10 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs15 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
| Code de compatibilité : | LC1D |
| Composition des pôles : | 3F |
| Compatibilité du contact : | M5 |
| Couvercle de protection : | Avec |
| [Ith] courant thermique conventionnel : | 10 A à 32 A à |
| Pouvoir nominal d'enclenchement Irms : | 140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1300 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 300 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 145 A à 240 A à 40 A à 84 A à 100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer : | 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-150 A gG à 35 A gG à |
| Impédance moyenne : | 2,5 mOhm - Ith 32 A 50 Hz pour circuit de puissance |
| Puissance dissipée par pôle : | 2,5 W AC-10,8 W AC-30,8 W AC-3e |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié |
| Catégorie de surtension : | III |
| Degré de pollution : | 3 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 30 Mcycles |
| Durée de vie électrique : | 1,65 Mcycles 18 A AC-3 à Ue 1 Mcycles 32 A AC-1 à Ue 1,65 Mcycles 18 A AC-3e à Ue |
| Type de circuit de commande : | CC basse consommation |
| Technologie bobine : | Suppresseur à diode de limite de crête bidirectionnel incorporé |
| Plage de tension du circuit de commande : | 0,1 à 0,3 Uc -40...70 °C perte de niveau CC0,8 à 1,25 Uc -40...60 °C opérationnel CC1...1,25 Uc 60...70 °C opérationnel CC |
| Puissance d'appel en W : | 2,4 W (à 20 °C) |
| Consommation moyenne au maintien en W : | 2,4 W à 20 °C |
| Temps de fonctionnement : | 65,45...88,55 ms fermeture20...30 ms ouverture |
| Constante de temps : | 40 ms |
| Vitesse de commande maxi : | 3600 cyc/h à |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 1 1...4 mm² - rigidité du câble: souple sans emboutTélécommande: borniers à vis-étrier 2 1...4 mm² - rigidité du câble: souple sans emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - rigidité du câble: souple avec emboutTélécommande: borniers à vis-étrier 2 1...2,5 mm² - rigidité du câble: souple avec emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - rigidité du câble: rigide sans emboutTélécommande: borniers à vis-étrier 2 1...4 mm² - rigidité du câble: rigide sans emboutCircuit de puissance: borniers à vis-étrier 1 1,5...6 mm² - rigidité du câble: souple sans emboutCircuit de puissance: borniers à vis-étrier 2 1,5...6 mm² - rigidité du câble: souple sans emboutCircuit de puissance: borniers à vis-étrier 1 1...6 mm² - rigidité du câble: souple avec emboutCircuit de puissance: borniers à vis-étrier 2 1...4 mm² - rigidité du câble: souple avec emboutCircuit de puissance: borniers à vis-étrier 1 1,5...6 mm² - rigidité du câble: rigide sans emboutCircuit de puissance: borniers à vis-étrier 2 1,5...6 mm² - rigidité du câble: rigide sans embout |
| Couple de serrage : | Circuit de puissance |
| Contacts auxiliaires : | 1 "O" + 1 "F" |
| Type de contacts auxiliaires : | type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1 type contact miroir 1 "O" se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC et NO1,5 ms sur excitation entre contact NC et NO |
| Support de montage : | RailPlatine |
En bref
Référence LC1D18JL
Nom du produit TeSys LC1D - contacteur - 3P - AC-3 440V - 18A - bobine 12Vcc - LC1D18JL
