SCHNEIDER

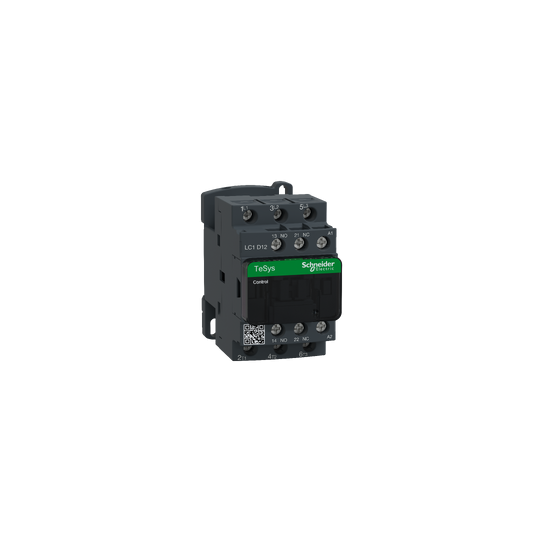

Contacteur TeSys LC1-D - 3P - AC-3 440V 12 A - bobine 380 V CA - LC1D12Q7
LC1D12Q7
38,02 € HT
45,62 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d'approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
Gamme : | TeSys |
---|---|
Nom du produit : | TeSys D |
Fonction produit : | Contacteur |
Nom abrégé de l'appareil : | LC1D |
Application du contacteur : | Charge résistive Commande du moteur |
Catégorie d'emploi : | AC-3 AC-1 |
Description des pôles : | 3P |
Composition des pôles : | 3F |
[Ue] tension assignée d'emploi : | <,= 300 V DC pour circuit de puissance <,= 690 V AC 25...400 Hz pour circuit de puissance |
[Ie] courant assigné d'emploi : | 12 A (<,= 60 °C) à <,= 440 V AC AC-3 pour circuit de puissance 25 A (<,= 60 °C) à <,= 440 V AC AC-1 pour circuit de puissance |
Puissance moteur kW : | 3 kWà 220...230 V CA 50/60 Hz 7.5 kWà 500 V AC 50/60 Hz 7.5 kWà 660...690 V AC 50/60 Hz 5.5 kWà 380...400 V AC 50/60 Hz 5.5 kWà 415...440 V AC 50/60 Hz |
Puissance moteur HP : | 1 hpà 115 V AC 50/60 Hz pour monophasé moteurs 2 hpà 230/240 V AC 50/60 Hz pour monophasé moteurs 3 hpà 200/208 V AC 50/60 Hz pour 3 phases moteurs 3 hpà 230/240 V AC 50/60 Hz pour 3 phases moteurs 7.5 hpà 460/480 V AC 50/60 Hz pour 3 phases moteurs 10 hpà 575/600 V AC 50/60 Hz pour 3 phases moteurs |
Type de circuit de commande : | CA 50/60 Hz |
Tension circuit de commande : | 380 V CA 50/60 Hz |
Composition contact auxiliaire : | 1F+1O |
[Uimp] tension assignée de tenue aux chocs : | 6 kV conformément à IEC 60947 |
Catégorie de surtension : | III |
[Ith] courant thermique conventionnel : | 25 Aà <,= 60 °C pour circuit de puissance 10 Aà <,= 60 °C pour circuit de signalisation |
Pouvoir nominal d'enclenchement Irms : | 250 Aà 440 V pour circuit de puissance conformément à IEC 60947 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1 |
Pouvoir assigné de coupure : | 250 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
[Icw] courant assigné de courte durée admissible : | 105 A <,= 40 °C 10 s circuit de puissance 210 A <,= 40 °C 1 s circuit de puissance 30 A <,= 40 °C 10 min circuit de puissance 61 A <,= 40 °C 1 min circuit de puissance 100 A 1 s circuit de signalisation 120 A 500 ms circuit de signalisation 140 A 100 ms circuit de signalisation |
Calibre du fusible à associer : | 25 A gGà <,= 690 V coordination type ,2 pour circuit de puissance 40 A gGà <,= 690 V coordination type 1 pour circuit de puissance 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1 |
Impédance moyenne : | 2,5 mOhmà 50 Hz - Ith 25 A pour circuit de puissance |
[Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA 600 V pour circuit de puissance certifications UL 690 V pour circuit de puissance conformément à IEC 60947-4-1 690 V pour circuit de signalisation conformément à IEC 60947-1 600 V pour circuit de signalisation certifications CSA 600 V pour circuit de signalisation certifications UL |
Durée de vie électrique : | 2 Mcycles 12 A AC-3 à Ue <,= 440 V 0.8 Mcycles 25 A AC-1 à Ue <,= 440 V |
Puissance dissipée par pôle : | 0.36 W AC-3 1.56 W AC-1 |
Couvercle de protection : | Avec |
Support de montage : | Rail Platine |
Normes : | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
Certifications du produit : | CSA UL DNV CCC BV GL LROS RINA GOST |
Mode de raccordement : | Télécommande |
Couple de serrage : | Circuit de puissance |
Temps de fonctionnement : | 4?19 ms ouverture 12?22 ms fermeture |
Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1 |
Durée de vie mécanique : | 15 Mcycles |
Vitesse de commande : | 3600 cyc/hà <,= 60 °C |
Technologie bobine : | Sans module d'antiparasitage intégré |
---|---|
Plage de tension du circuit de commande : | 0,3 à 0,6 Uc perte de niveauà 60 °C, AC 50/60 Hz 0,8 à 1,1 Uc opérationnelà 60 °C, AC 50 Hz 0,85?1,1 Uc opérationnelà 60 °C, AC 60 Hz |
Consommation moyenne à l'appel en VA : | 70 VAà 20 °C (cos ? 0.75) 60 Hz 70 VAà 20 °C (cos ? 0.75) 50 Hz |
Consommation moyenne au maintien en VA : | 7.5 VAà 20 °C (cos ? 0.3) 60 Hz 7 VAà 20 °C (cos ? 0.3) 50 Hz |
Dissipation thermique : | 2?3 Wà 50/60 Hz |
Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 Type contact miroir (1 O") conformément à IEC 60947-4-1 |
Fréquence circuit signalisation : | 25 à 400 Hz |
Courant commuté minimum : | 5 mA pour circuit de signalisation |
Tension de commutation minimale : | 17 V pour circuit de signalisation |
Temps de non-chevauchement : | 1.5 ms sur excitation entre contact NC + NO 1.5 ms sur désexcitation entre contact NC + NO |
Résistance d'isolement : | >, 10 M? pour circuit de signalisation |
Degré de protection IP : | IP2x face avant conformément à IEC 60529 |
---|---|
Traitement de protection : | TH conformément à IEC 60068-2-30 |
Degré de pollution : | 3 |
Température de fonctionnement : | -20?60 °C |
Température ambiante pour le stockage : | -60?80 °C |
Température ambiante autour de l'appareil : | -40?70 °C à Uc |
Altitude de fonctionnement : | 3000 m sans déclassement en fonction de la température |
Tenue au feu : | 850 °C conformément à IEC 60695-2-1 |
Tenue à la flamme : | V1 conformément à UL 94 |
Robustesse mécanique : | Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz Vibrations contacteur fermé 4 Gn, 5 à 300 Hz Chocs contacteur ouvert 10 ,Gn pour 11 ,ms Chocs contacteur fermé 15 Gn pour 11 ms |
Hauteur : | 77 mm |
Largeur : | 45 mm |
Profondeur : | 86 mm |
Poids : | 0.325 kg |
Période : | 18 mois |
Statut environnemental : | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
Code EAN : | 3389110349320 |
---|---|
Contexte : | Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm et la conformité aux standards internationaux. Les versions de 40 a 65 A sont équipées de bornier EverLink qui assure une qualité de serrage permanente en compensant le fluage des câbles.
Configurer vos solutions départ-moteur TeSys |
En bref
Référence LC1D12Q7
Nom du produit Contacteur TeSys LC1-D - 3P - AC-3 440V 12 A - bobine 380 V CA - LC1D12Q7
