SCHNEIDER

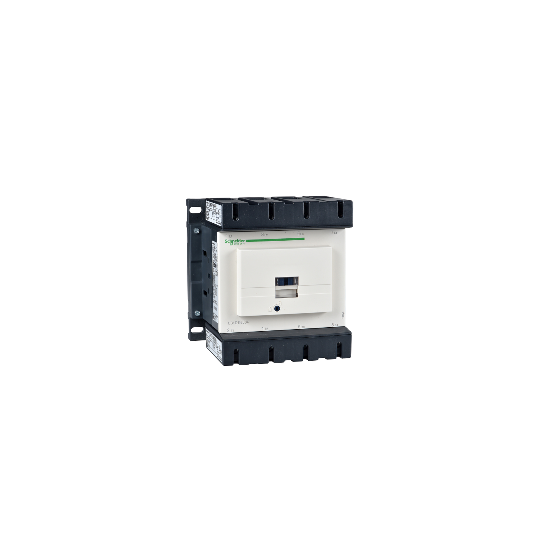

Contacteur TeSys LC1D 4P AC1 440V 200 A bobine 230 V CA - LC1D115004P7
LC1D115004P7
435,96 € HT
523,15 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom abrégé de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 200 A ( |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 230 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs : | Conforme à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 200 A à |
| Pouvoir nominal d'enclenchement Irms : | 1260 A à 440 V pour circuit de puissance conforme à IEC 60947 |
| Pouvoir assigné de coupure : | 1100 A à 440 V pour circuit de puissance conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 1100 A 250 A 550 A 950 A |
| Calibre du fusible à associer : | 200 A gG à 250 A gG à |
| Impédance moyenne : | 0,6 mOhm à 50 Hz - Ith 200 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 1000 V pour circuit de puissance conforme à IEC 60947-4-1600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL |
| Durée de vie électrique : | 0.8 Mcycles 200 A AC-1 à Ue |
| Puissance dissipée par pôle : | 24 W AC-1 |
| Couvercle de protection : | Sans |
| Support de montage : | RailPlatine |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | DNVLROSULCSABVGOSTRINAGLCCC |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 6?20 ms ouverture20?50 ms fermeture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique : | 8 Mcycles |
| Vitesse de commande : | 2400 cyc/h à |
| Technologie bobine : | Suppresseur à diode de limite de crête bidirectionnel incorporé |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,5 Uc perte de niveau à 55 °C, CA 50/60 Hz0,8?1,15 Uc opérationnel à 55 °C, CA 50/60 Hz |
| Consommation moyenne à l'appel en VA : | 280?350 VA à 20 °C (cos ? 0.8) 60 Hz280?350 VA à 20 °C (cos ? 0.8) 50 Hz |
| Consommation moyenne au maintien en VA : | 2?18 VA à 20 °C (cos ? 0.3) 60 Hz2?18 VA à 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique : | 3?8 W à 50/60 Hz |
En bref
Référence LC1D115004P7
Nom du produit Contacteur TeSys LC1D 4P AC1 440V 200 A bobine 230 V CA - LC1D115004P7
Gamme TeSys
