SCHNEIDER

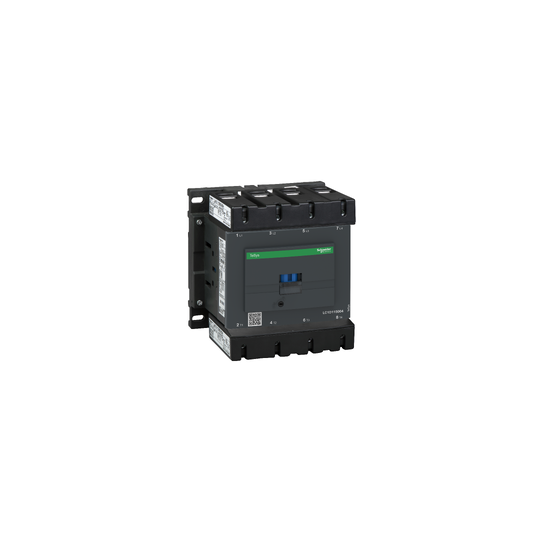

TeSys LC1D - contacteur - 4P - AC-1 440V - 200A - bobine 24Vcc
LC1D115004BD
619,73 € HT
743,68 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 200 A (à |
| Type de circuit de commande : | CC standard |
| Tension circuit de commande : | 24 V CC |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV se conformer à CEI 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 200 A à |
| Pouvoir nominal d'enclenchement Irms : | 1260 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 1100 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 250 A à 550 A à 950 A à 1100 A à |
| Calibre du fusible à associer : | 250 A gG à 200 A gG à |
| Impédance moyenne : | 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1 |
| Durée de vie électrique : | 0,8 Mcycles 200 A AC-1 à Ue |
| Puissance dissipée par pôle : | 24 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | RailPlatine |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | RINAGOSTGLCCCDNVBVCSAULLROS (Lloyds register of shipping) |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²rigide sans extrémité de câble |
| Couple de serrage : | Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm |
| Temps de fonctionnement : | 20?35 ms fermeture40?75 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 8 Mcycles |
| Vitesse de commande maxi : | 1200 cyc/h à |
| Technologie bobine : | Avec appareil de suppression intégral |
|---|---|
| Plage de tension du circuit de commande : | 0,75 à 1,2 Uc -40?55 °C opérationnel CC0,15 à 0,4 Uc -40?70 °C perte de niveau CC1...1.2 Uc 55?70 °C opérationnel CC |
| Constante de temps : | 25 ms |
| Consommation moyenne à l'appel en W : | 270?365 W (à 20 °C) |
| Consommation moyenne au maintien en W : | 2,4?5,1 W à 20 °C |
| Compatibilité du contact : | M8 |
| Code de compatibilité : | LC1D |
En bref
Référence LC1D115004BD
Nom du produit TeSys LC1D - contacteur - 4P - AC-1 440V - 200A - bobine 24Vcc
Gamme TeSys
