SCHNEIDER

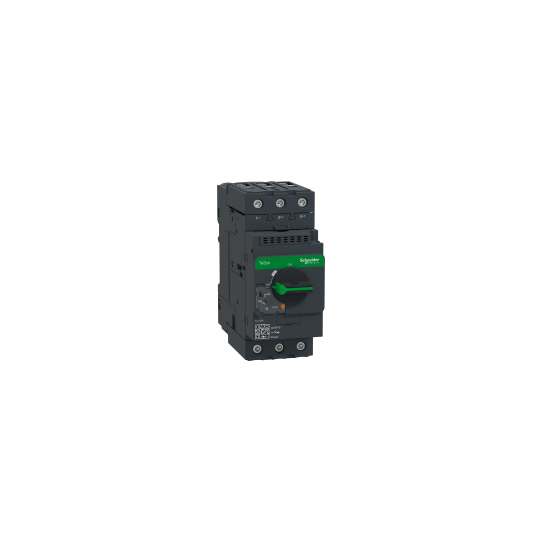

TeSys GV3-Circuit breaker-thermal-magnetic - 12…18A - EverLink BTR connectors - GV3P18
GV3P18
101,29 € HT
121,55 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 250€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys GV3 |
| Nom abrégé de l'appareil : | GV3P |
| Fonction produit : | Disjoncteur |
| Fonction de l'appareil : | Moteur |
| Technologie de déclencheur : | Thermique-magnétique |
| Description des pôles : | 3P |
|---|---|
| Type de réseau : | CA |
| Catégorie d'emploi : | AC-3 conformément à IEC 60947-4-1A conformément à IEC 60947-2 |
| Fréquence réseau : | 50/60 Hz conformément à IEC 60947-4-1 |
| Mode d'installation : | Par clipsPar vis |
| Support de montage : | PlatineRail |
| Position de montage : | HorizontalVertical |
| Puissance moteur kW : | 15 kW à 690 V CA 50/60 Hz9 kW à 500 V CA 50/60 Hz7.5 kW à 400/415 V CA 50/60 Hz |
| Pouvoir de coupure : | 50 kA Icu à 440 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 230/240 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 400/415 V CA 50/60 Hz conformément à IEC 60947-26 kA Icu à 690 V CA 50/60 Hz conformément à IEC 60947-212 kA Icu à 500 V CA 50/60 Hz conformément à IEC 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 100 % à 230/240 V CA 50/60 Hz conformément à IEC 60947-2100 % à 440 V CA 50/60 Hz conformément à IEC 60947-20,5 à 500 V CA 50/60 Hz conformément à IEC 60947-20,5 à 690 V CA 50/60 Hz conformément à IEC 60947-2100 % à 400/415 V CA 50/60 Hz conformément à IEC 60947-2 |
| Type de commande : | Bouton rotatif |
| In courant assigné d'emploi : | 12?18 A |
| Calibre du déclencheur : | 12 à 18 A |
| Courant de déclenchement magnétique : | 252 A |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz conformément à IEC 60947-2 |
| [Ui] tension assignée d'isolement : | 690 V CA 50/60 Hz conformément à IEC 60947-2 |
| [Ith] courant thermique conventionnel : | 18 A conformément à IEC 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conformément à IEC 60947-2 |
| Puissance dissipée par pôle : | 8 W |
| Durée de vie mécanique : | 50000 cycle |
| Durée de vie électrique : | 50000 cycle pour AC-3 à 440 V In |
| Vitesse de commande : | 25 cyc/h |
| Service assigné : | Continu conformément à IEC 60947-4-1 |
| Mode de raccordement : | Connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm² - rigidité du câble |
| Couple de serrage : | 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm²5?8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm² |
| Aptitude au sectionnement : | Oui conforme à IEC 60947-1 |
| Sensibilité à une perte de phase : | Oui conformément à IEC 60947-4-1 |
| Hauteur : | 132 mm |
| Largeur : | 55 mm |
| Profondeur : | 136 mm |
| Poids : | 0.96 kg |
En bref
Référence GV3P18
Nom du produit TeSys GV3-Circuit breaker-thermal-magnetic - 12…18A - EverLink BTR connectors - GV3P18
Gamme TeSys
Fonction de l'appareil Moteur
