SCHNEIDER

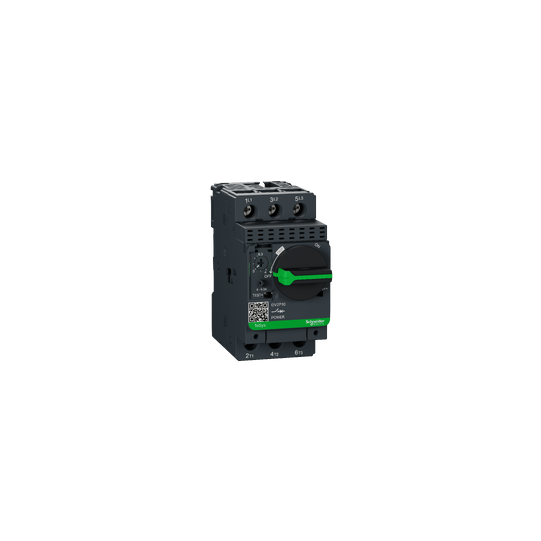

Disjoncteur moteur GV2P 4 à 6,3 A 3P 3d déclencheur magnétothermique - GV2P10

GV2P10

53,88 € HT
64,66 € TTC
available En stock plus de 100 unités – Expédié sous 24/48h
  • check2 Support technique et interlocuteur unique dédié
  • check2 Livraison offerte dès 100€ d’achat (France Métropolitaine)
  • check2 Paiements 100% sécurisés maestro mastercard paypal visa fintecture alma applepay
Informations techniques
Gamme : TeSys
Nom du produit : TeSys GV2
Nom abrégé de l'appareil : GV2P
Fonction produit : Disjoncteur
Fonction de l'appareil : Moteur
Technologie de déclencheur : Thermique-magnétique
Description des pôles : 3P
Type de réseau : CA
Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1A conformément à IEC 60947-2
Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
Mode d'installation : Par clipsPar vis
Support de montage : PlatineRail
Position de montage : HorizontalVertical
Puissance moteur kW : 3 kW à 500 V CA 50/60 Hz4 kW à 690 V CA 50/60 Hz2.2 kW à 400/415 V CA 50/60 Hz
Pouvoir de coupure : 100 kA Icu à 500 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 230/240 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 400/415 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 440 V CA 50/60 Hz conformément à IEC 60947-26 kA Icu à 690 V CA 50/60 Hz conformément à IEC 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz conformément à IEC 60947-2100 % à 440 V CA 50/60 Hz conformément à IEC 60947-2100 % à 500 V CA 50/60 Hz conformément à IEC 60947-2100 % à 690 V CA 50/60 Hz conformément à IEC 60947-2100 % à 400/415 V CA 50/60 Hz conformément à IEC 60947-2
Type de commande : Bouton rotatif
In courant assigné d'emploi : 4 à 6,3 A
Calibre du déclencheur : 4 à 6.3 A
Courant de déclenchement magnétique : 78 A
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
[Ui] tension assignée d'isolement : 690 V CA 50/60 Hz conformément à IEC 60947-2
[Ith] courant thermique conventionnel : 6.3 A conformément à IEC 60947-4-1
[Uimp] tension assignée de tenue aux chocs : 6 kV conformément à IEC 60947-2
Puissance dissipée par pôle : 2.5 W
Durée de vie mécanique : 100000 cycle
Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
Vitesse de commande : 25 cyc/h
Service assigné : Continu conformément à IEC 60947-4-1
Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1?6 mm² - rigidité du câble
Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
Aptitude au sectionnement : Oui conforme à IEC 60947-1
Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
Hauteur : 89 mm
Largeur : 45 mm
Profondeur : 97 mm
En bref
Référence GV2P10
Nom du produit Disjoncteur moteur GV2P 4 à 6,3 A 3P 3d déclencheur magnétothermique - GV2P10
Gamme TeSys
Fonction de l'appareil Moteur
