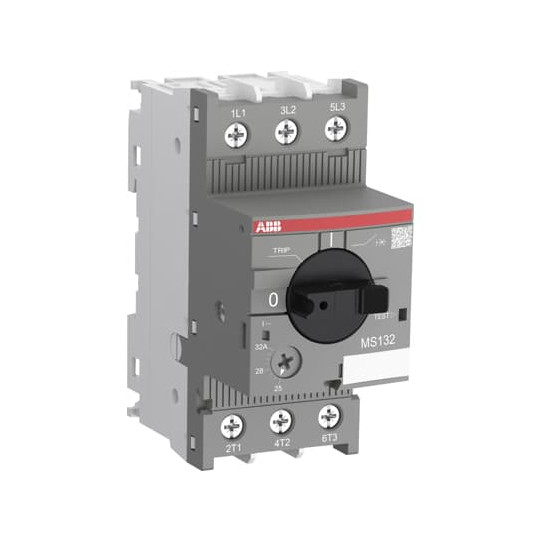

Disjoncteur-moteur Série MS132 8 - 12A - ABB1SAM350000R1012

Name: Disjoncteur-moteur Série MS132 8 - 12A - ABB1SAM350000R1012
SKU: ABB1SAM350000R1012
Price: 60.4 EUR
Availability: InStock

ABB1SAM350000R1012

50,33 € HT

60,40 € TTC

En stock – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 250€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Rappel
Nous recommandons

Informations techniques

Largeur nette du produit :	45 mm
Hauteur nette du produit :	97,8 mm
Profondeur / Longueur du produit :	86,55 mm
Poids net du produit :	0.31 kg

Capacité de coupure en court-circuit de service (Ics) :	(230 V AC) 100 kA - (250 V DC) 3 pôles en série 10 kA - (400 V AC) 100 kA - (440 V AC) 30 kA - (500 V AC) 10 kA - (690 V AC) 3 kA
Capacité de coupure en court-circuit ultime (Icu) :	(230 V AC) 100 kA - (400 V AC) 100 kA - (440 V AC) 30 kA - (500 V AC) 10 kA - (690 V AC) 3 kA
Réglage du courant de court-circuit instantané (Ii) :	180 A
Plage de réglage :	8.0 ... 12 A
Puissance nominale de fonctionnement AC-3 (Pe) :	(400 V) Triphasé 5,5 kW
Puissance nominale de fonctionnement AC-3e (Pe) :	(400 V) Triphasé 5,5 kW
Tension de fonctionnement nominale :	Circuit principal 690 V AC - Circuit principal 250 V DC
Courant de fonctionnement nominal (Ie) :	12 A
Courant de fonctionnement AC-3 nominal (Ie) :	12 A
Courant de fonctionnement AC-3e nominal (Ie) :	12 A
Courant de fonctionnement DC-5 nominal (Ie) :	12 A
Fréquence nominale (f) :	Circuit principal 50 Hz - Circuit principal 60 Hz
Fréquence de fonctionnement (fsw) :	0 ... 400 Hz
Tension de tenue aux chocs nominale (Uimp) :	Circuit principal 6 kV
Tension d'isolation nominale (Ui) :	690 V
Perte de puissance :	en conditions de fonctionnement nominales par pôle 1,0 ... 2,3 W
Nombre de pôles :	3P
Courant thermique conventionnel à l'air libre (Ith) :	Circuit principal 12 A
Degré de protection :	Boîtier IP20 - Bornes circuit principal IP10
Degré de pollution :	3
Durée de vie électrique :	50000 cycles
Durée de vie mécanique :	Nombre de man?uvres 100000 cycles
Type de borne :	Bornes à vis
Capacité de connexion circuit principal :	Flexible avec embout 1/2x 0,75 ... 6 mm² - Flexible avec embout isolé 1/2x 0,75 ... 6 mm² - Flexible 1/2x 1 ... 2,5 mm² - Flexible 1/2x 2,5 ... 6 mm² - Rigide 1/2x 1 ... 2,5 mm² - Rigide 1/2x 2,5 ... 6 mm²
Couple de serrage :	Circuit principal 2 N·m
Longueur de dénudage :	Circuit principal 10 mm
Tournevis recommandé :	Pozidriv 2
Position de montage :	1 ... 6
Montage sur rail DIN :	TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 - TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715 - Distance de montage minimale
Indication de position des contacts :	ON / OFF / DÉCLENCHEMENT
Normes :	IEC/EN 60947-1 - IEC/EN 60947-2 - IEC/EN 60947-4-1 - UL 60947-1 - UL 60947-4-1 - IEC 60335-2-40 A2L
Remarques :	UL508 Contrôleur moteur auto-protégé (Type E) en combinaison avec le bloc d?alimentation S1-M3-xx-
